# 接线表

  1. 必须进入编辑某个线路子装配状态时才能使用接线表功能，否则命令置灰。打开接线表命令。

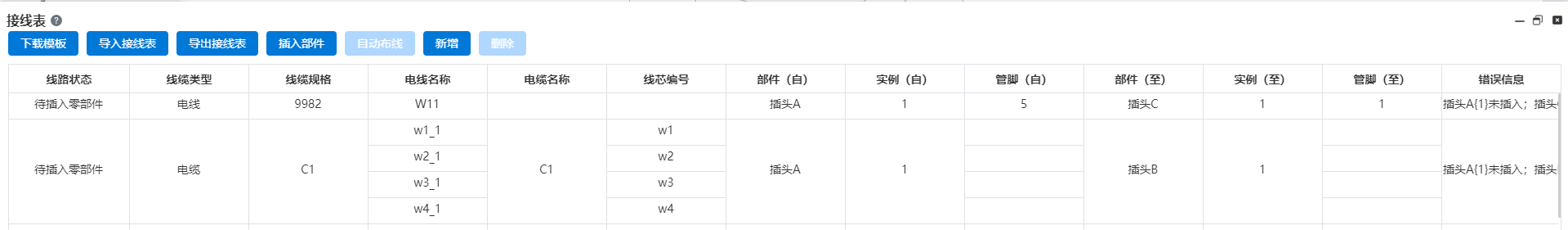

  2. 查看线路信息：接线表中自动列出当前线路子装中的全部已有电线信息，并保持实时更新。

  • 应支持按不同列内容排序。
  • 线路信息
列标题 说明
线路状态 说明此行线路的状态为“现有线路、待布线、待插入部件、错误”。
• 现有线路：装配中的已有线路。
• 待布线：装配中已有对应的起止零部件，但没有线路。
• 待插入部件：装配中没有对应的电气零部件，模型库中存在同名的可插入的标准电气零部件。
• 错误：存在错误导致无法布线或插入零部件。
线缆类型 说明此线路为电线或电缆。
线缆规格 线缆的具体规格。
电线名称 电线或电缆中每条线芯的名称。名称不允许重复。
对于电缆的线芯同规格内不可重复，不同规格可重复。
电缆名称 电缆的名称，电线类型的线路此项为空。
会有多条线芯对应同一条电缆的情况，每条电缆的线芯数是在线缆库中定义后固定的。
线芯编号 电缆中线芯的编号，电线类型的线路此项为空。该编号与线缆库中的线芯编号对应。
编号样式“W1、W2、W3…”。
同规格内不可重复，不同规格可重复。
管脚（自/至） 线缆起点/终点对应的管脚，非必须项。
同一电缆的线芯连接的管脚号应不同。
部件（自/至） 线缆起点/终点对应的电气零部件名称。
同一电缆的线芯连接的部件应相同。
实例（自/至） 线缆起点/终点对应的电气零部件的实例名。
实例名可自定义。
同一电缆的线芯连接的部件实例应相同。
备注 显示线路错误信息，如“无此标准电气零部件，无此线缆规格、无此线缆类型、电线名称重复”。没有错误则为空。

  1. 下载模板： 单击将下载系统预设的接线表到本地。

  2. 导入接线表： 单击导入接线表，弹出“导入接线表”对话框，选择本地表格文件上传，设置数据更新方式后完成导入。

  • 数据更新方式： 设置如何处理新导入的电线信息和已有的电线信息，支持“完全覆写、插入新增电线、更新已有电线”。 - 完全覆写： 删除全部已有电线和表格数据，插入表格中内容。 - 仅插入新数据： 忽略重名的已有电线，仅插入不重名的新电线内容。 - 更新已有数据并插入新数据： 将重名的已有电线更新为表格中的内容（删除现有电线，对应电线变为待布线状态），不重名的新电线内容正常插入。
  • 导入时应判断表格内容是否符合要求，若不符合要求无法导入应提示“表格内容错误，请下载模板参考修改后上传”。
  • 每次只能导入1个表格。
  • 表格应按每列的表头识别内容，允许存在多余的列，多余列的信息不导入。
  • 读取规则： 表格中线缆的线芯数量不能比线缆库中对应规格线缆的线芯数量多，否则应报错提示“线缆xxx的线芯数量与线缆库不符”。若表格线芯数量比线缆库线芯数量少，则可以正确读取，未使用的线芯名称和管脚信息为空白。

  1. 导出接线表： 单击将当前接线表内容导出到本地，不包括“线路状态、备注”列。

  2. 编辑表格内容： 双击表格单元格可修改内容。

  • 编辑应即时保存和生效，可编辑内容和规则详见“界面描述”。
  • 表格的最后的空白行保持可输入状态，输入即添加一行信息。
  • 添加电缆类型的一行，设置正确的电缆规格后，根据此电缆规格的电芯数量自动插入对应数量的行。如3根电芯的电缆需要对应3行信息，同一根电缆的每行信息应按线芯编号顺序排列在一起。编辑线缆规格
  • 新增一行时，复制最后一行的信息，名称自动加后缀且新增后处于编辑名称状态。
  • 删除已有线路的行，删除对应的已有线路。
  • 删除电缆中电芯的任意一行，应删除该电缆所有电芯的行。
  • 对表格进行的操作应支持撤销重做。
  1. 插入部件： 插入表格中正确识别的待插入的标准电气零部件。
  • 按表格顺序依次插入电气零部件实例。
  • 插入时应支持配合参考。
  • 插入过程可以中断，保留已插入的零部件。可再次使用插入零部件继续插入未插入的零部件。

  1. 自动布线：自动生成表格中正确设置的待布线的线路，详见“自动布线”。

  2. 导出：单击将当前表格中线路的数据下载至本地。

  • 导出前询问是否需要包含未布线的数据，选择包含则导出全部线路，选择不包含则仅导出已有线路。
  • 导出的表格中不含“线路状态、备注”列。
表格内容说明
列标题 可编辑性说明
线路状态 不可编辑，显示线路实际状态
线缆类型 未布线的线路可编辑，通过下拉框选择“电线、电缆”
线缆规格 未布线的线路可编辑，通过下拉框选择所选线缆类型中的预设规格，支持输入文本搜索规格。
电线名称 所有线路均可编辑，输入文本修改名称。
电缆名称 所有电缆类型的线路均可编辑，输入文本修改名称。
所有电线类型的线路此项置灰保持为空。
线芯编号 该编号与线缆库中的线芯编号对应，可以通过下拉框选择该电缆已有的编号。
一个编号被使用多次时应显示“线芯编号x被重复使用”
管脚（自/至） 所有已正确设置部件名称的线路可编辑，通过下拉框选择所选部件中的预设管脚，支持手动输入文本设置任意管脚编号。支持连接点中没有设置的管脚号。
部件（自/至） 未布线的线路可编辑，可直接输入完整部件名。
单击右侧箭头，弹出下拉菜单。菜单中显示当前线路子装中已插入的电气部件，可以进行选择。菜单最后一项为“打开电气部件库”，单击后弹出“电气部件库”对话框，可以选择库中的部件。
仅鼠标所在的单元格显示箭头。
设置某线缆任意线芯的部件，该线缆其他线芯同步更新。
实例（自/至） 未布线的线路可编辑，通过下拉框选择已有部件实例名，或直接输入部件实例名。
设置某线缆任意线芯的部件实例名，该线缆其他线芯同步更新。
备注 不可编辑，显示线路实际状态。
