线性阵列

---

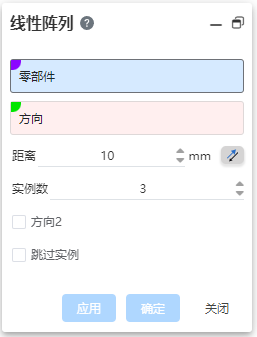

线性阵列可以实现将一实体在一个或两个方向上均匀排列复制有限个实例。其命令界面如下图所示。

线性阵列是针对最顶层实例进行两个方向上的阵列，若在视口中选取了子实例，也仍对其所在的最顶层实例进行阵列。各控件说明如下：

（1） 零部件：拾取需要阵列操作的零部件。

（2） 方向：拾取一条边线或两个顶点作为线性阵列的排列方向。

（3） 距离：相邻两实例的排列距离。

（4） 反向：针对方向设置，点击后与当前所选方向相反预览模型。

（5） 实例数：按照当前方向阵列实体的个数。

（6） 方向2：勾选后增加另外一个方向阵列。

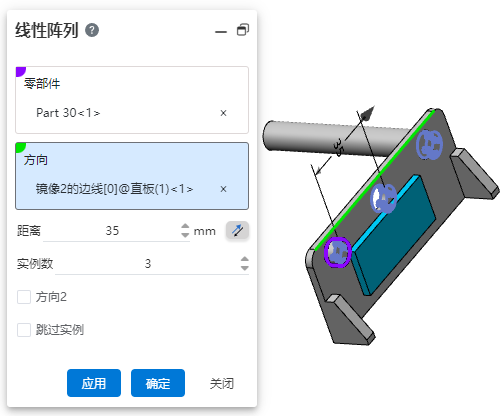

示例: 拾取一个实例，拾取一边线作为阵列方向，设置参数后，下图所示为线性阵列效果。

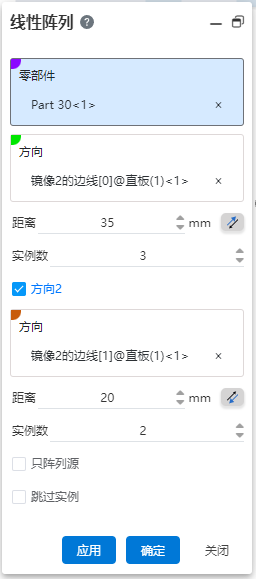

当需要第二个方向上也阵列时，此时勾选方向2选项，界面变化为如下图所示内容。

（1） 方向：拾取另一条边线或两个顶点，此方向可以与上文中选定方向重合或平行。

（2） 距离：第二个方向上阵列距离。

（3） 反向：针对方向设置，点击后与当前所选方向相反预览模型。

（4） 实例数：按照当前方向阵列实体的个数。

（5） 只阵列源：勾选时，只阵列延两条直线方向上的两列。

示例: 拾取实例的另一条线作为第二方向，设定参数，预览效果如下图所示：

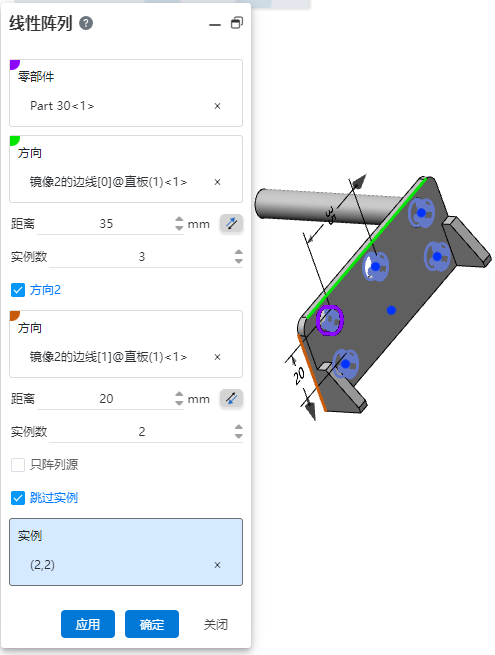

勾选跳过实例选项后，在预览模型中拾取要跳过实例的原点，则不生成该模型，预览效果如下图所示：

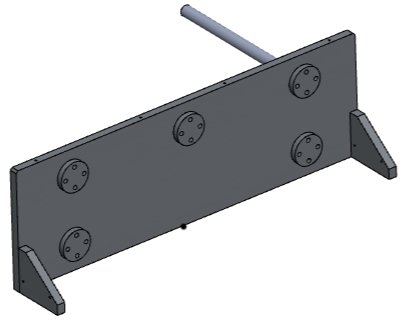

点击确定，完成本次操作，效果如下图所示：
