填充曲面

---

在现有模型边线、草图或曲面所定义的边框内填充一曲面。

点击，进入填充曲面命令，其界面如下图所示：

各界面参数介绍如下：

1.边界：可以是草图线、边线，可多选。

注意

所选边界需是闭合的，且只能含一个闭合区域。

2.曲率控制：针对选择的每一条边界可设置其曲率类型：草图仅可设置为“相触”类型；边线可设置为“相触”或“相切”类型。

3.反向：默认不勾选，勾选后则朝默认方向的相反方向填充曲面。

注意

反向应用条件：填充曲面非平面、曲率控制为相切、边界共平面。

示例1

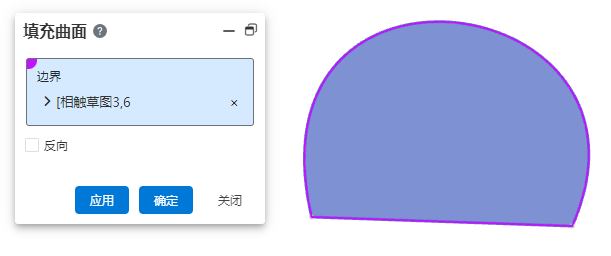

在视口中分别绘制不规则封闭草图区域，如下图所示：

注意

在视口中选择草图内边线时系统会自动检索到其所属的草图。

示例2

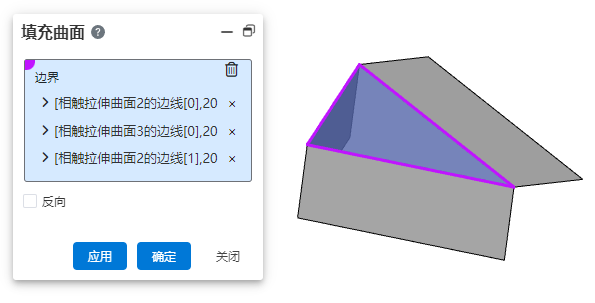

以边线为边界，可设置曲率为相触或相切，生成不同效果的曲面，预览效果如下图所示。

示例3

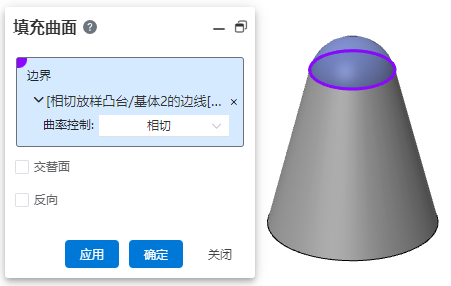

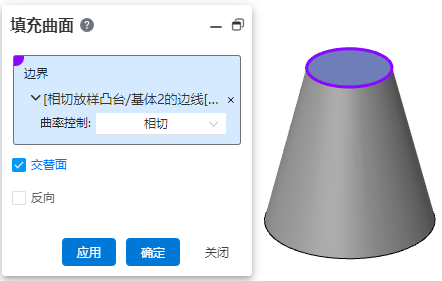

若填充边界为实体边线，则可选择【交替面】，修补不同的曲面效果。是否勾选【交替面】的填充曲面对比效果如下。

点击确定确认，完成本次操作。取消退出本次操作。
