# 自定义图纸大小

支持自定义图纸尺寸。

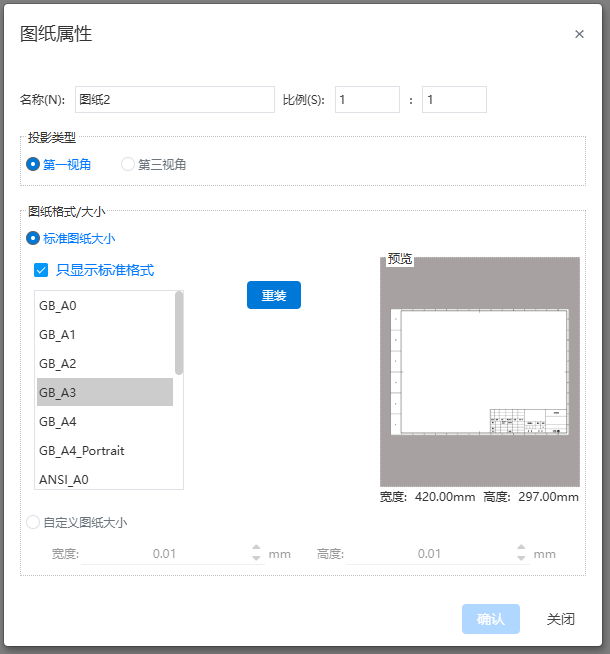

  1. 启动方式:通过右键工程图左侧的“图纸”,选择“属性”,打开图纸属性设置框。

  1. 图纸属性:可选择标准图纸大小和自定义图纸大小。

1)标准图纸大小:即符合GB、ANSI、ISO三种标准的图纸;

2)自定义图纸大小:可通过输入宽度、高度来指定图纸大小。允许范围与[0.001,10000000],单位为mm。

可在“系统设置-文档属性-工程图图纸”中设置区域的其他参数。

  • 原点:设置区域编号从那个边角开始,在“左上(默认)、左下、右上、右下”四个边角中指定一个边角。如选择“左上”,则最左上角的区域为A1区域,其他区域依次向右和向下排序。

  • 字母布局:可设置字母代表行或列。当字母代表行时,数字代表列;反之当字母代表列时,数字代表行。

  • 在区域标注中首先列出数字:默认情况下,区域标注是字母在前,如A1,B3等。勾选此项可以使数字在前,如1A,3B等。

  • 可设置区域编号是否跳过易混淆的字母:I,O,Q,S,X,Z。

说明:

  1. 自定义图纸大小时,图纸格式内容为空白,不自动生成图框标题栏等,用户可通过编辑图纸格式功能自行添加。
