装饰螺纹线

---

用于圆柱面/圆台面添加装饰螺纹效果，无需创建真实螺纹，为模型添加逼真的外观而不增加创建真实螺纹的复杂度。

1. 点击装饰螺纹线，打开装饰螺纹线对话框，

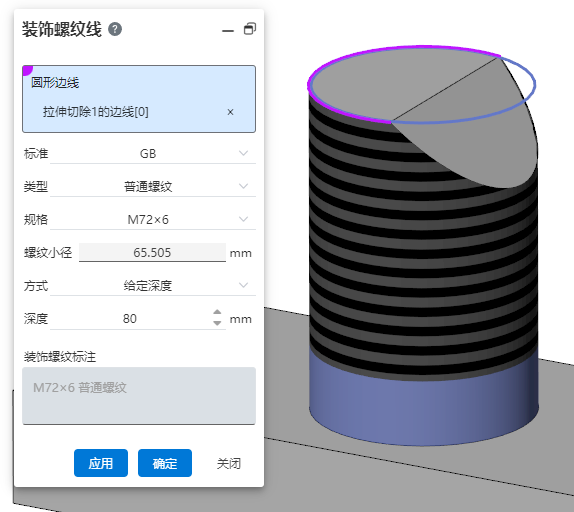

1） 选择圆形边线，默认标准为GB，根据所选圆形边线直径值生成适合螺纹小径值，方式默认为给定深度，确定后生成装饰螺纹。

• 所选边线必须选择实体圆形边线；

  • 支持特征创建的圆柱体、圆台体、孔特征等实体边线的选取；

  • 支持钣金、焊件模块生成的圆柱体/圆台体、孔特征等实体边线的选取；

  • 导入的模型，支持拾取圆柱体/圆台体、孔特征圆边线添加装饰螺纹线； （如果导入后圆柱面被分割成两个面，不支持添加装饰螺纹线）

  • 支持选择非整圆边线创建装饰螺纹线。

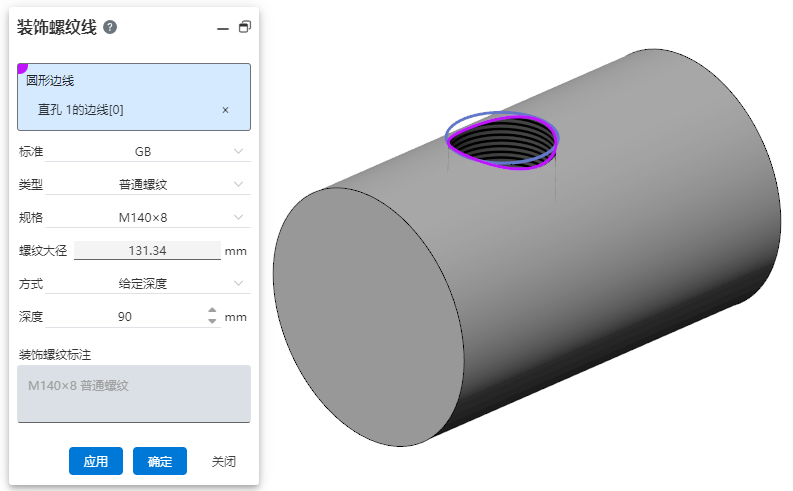

  • 支持圆柱面上的孔边线。

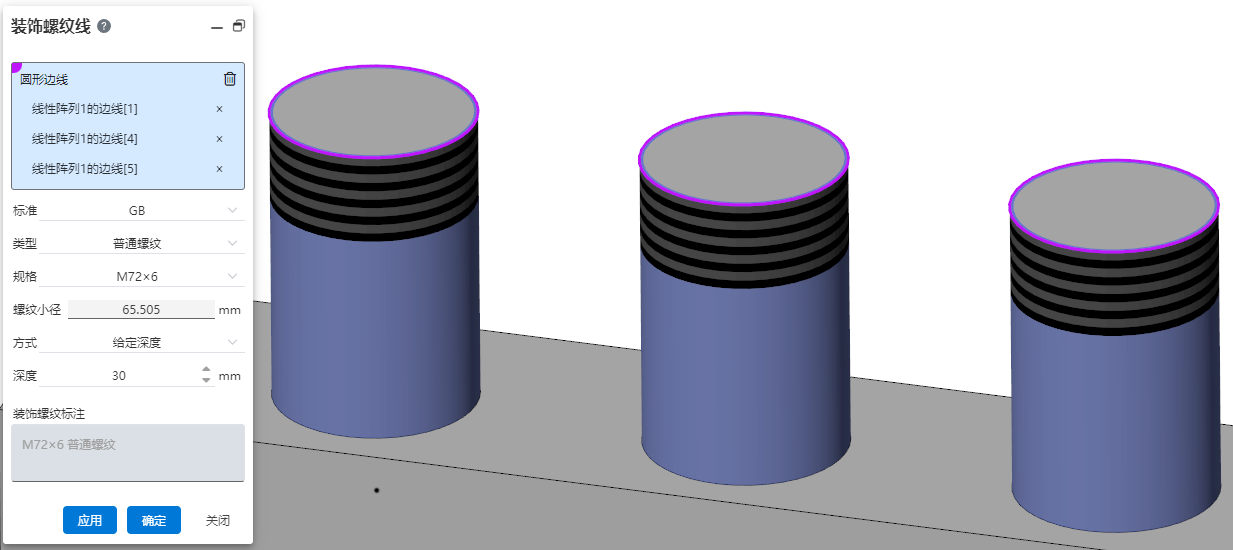

  • 支持多选边线一次创建多个装饰螺纹线。只能多选同为圆柱或圆锥的边线，不能混选。多选圆柱边线时，只能选择同直径的边线。每条边线生成一个装饰螺纹线特征，可单独进行编辑。

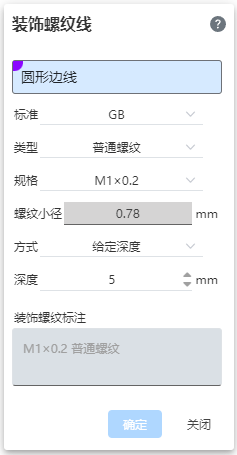

• 标准为GB时，会弹出类型和规格选择栏，默认普通螺纹，规格根据拾取圆形边线直径值给出合适范围，并计算螺纹小径值生成装饰螺纹线；

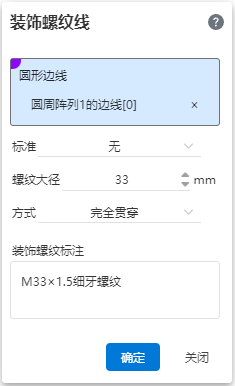

• 标准为无时，手动填写螺纹小径值，生成装饰螺纹线；

2） 装饰螺纹线标注：

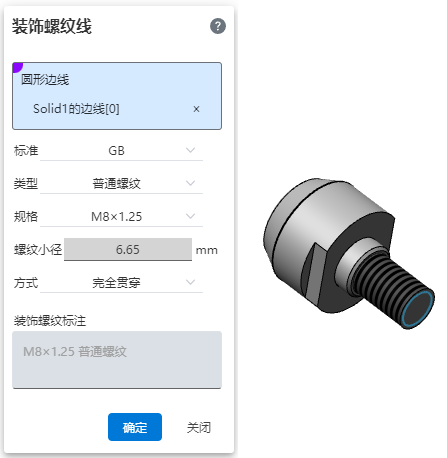

• 命令框中根据选择的规格自动生成标注，标注可以进行手动更改，在工程图标注螺纹时，与该标注值一致。

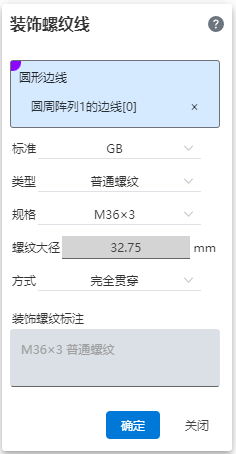

• GB状态下，标注默认显示规格+类型，如规格类型变化，则标注同步变化；
• 支持修改标注，修改后不会反向调整类型和规格；

3） 装饰螺纹线显隐：

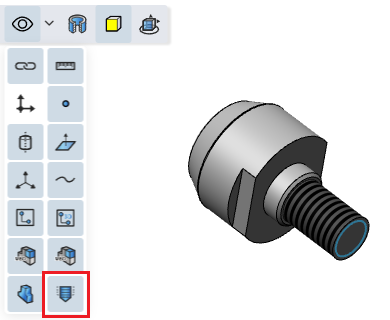

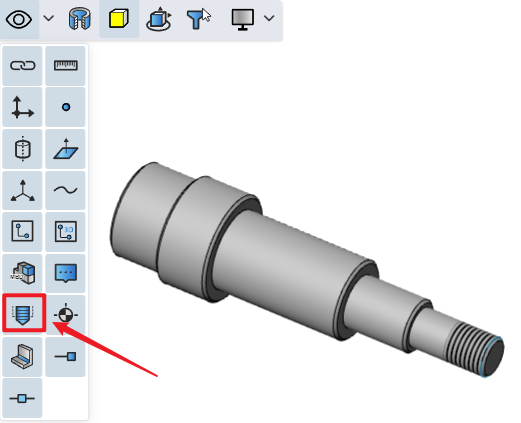

• 在视图工具栏‘显隐工具’中控制装饰螺纹线显隐（装饰螺纹线、贴图同时控制）；
