插入几何体

---

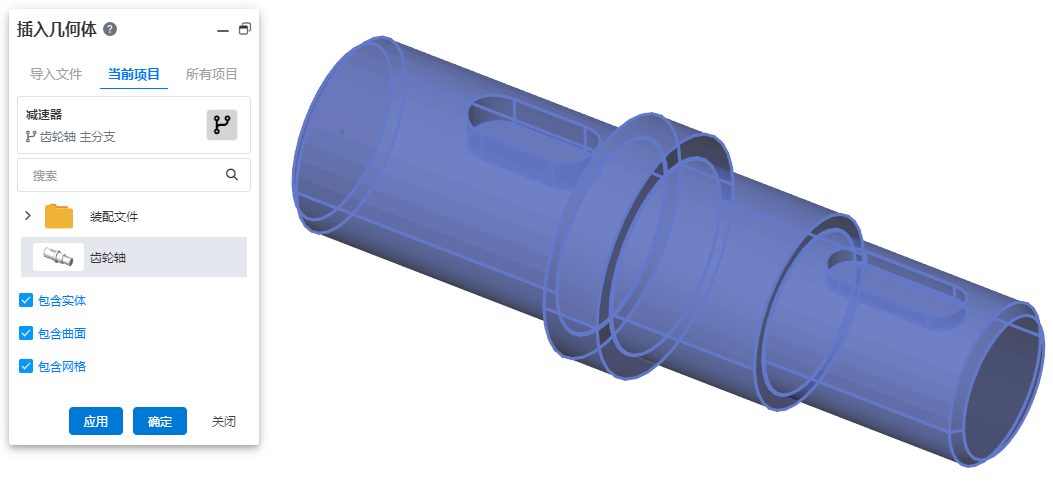

使用【插入几何体】命令，可以在零件中插入其他文档的几何体。

1. 操作步骤：

1） 在零件文档中，单击【变换】命令下拉菜单中的【插入几何体】命令。

2）选择要插入的几何体文档和几何体类型。

3）单击确定。

2. 插入的几何体与源文件模型不关联。修改源文件模型，不影响已经插入的几何体。
3. 支持上传或选择项目中的已有文档。

• 上传文档会消耗上传次数。
• 仅支持零件文档，不可选择工程图等其他文档。
• 仅插入处于显示状态的几何体。

4. 支持选择插入实体/曲面/网格。
