联合修剪

---

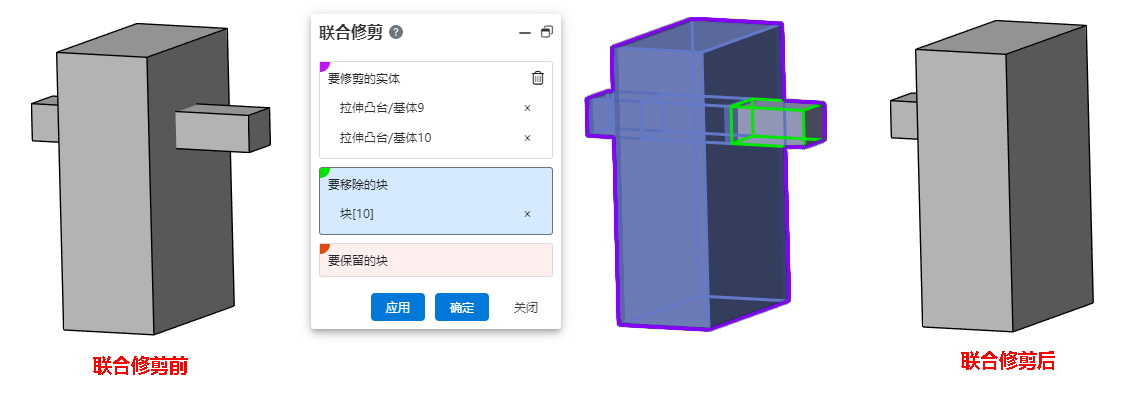

使用【联合修剪】命令，可以实现在多个相交实体中去除不需要的部分，生成所需的一个实体。

1. 操作步骤：

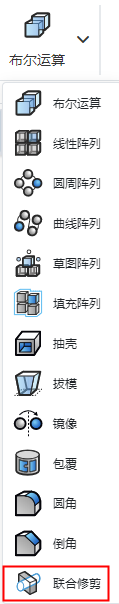

1）在零件文档中，单击【布尔运算】命令下拉菜单中的【联合修剪】命令。

2）拾取至少两个要修剪的实体。

3）拾取要移除/保留的块。

4）点击应用/确定，完成修剪。

2. 说明：

• 允许选择多个实体，但只能拾取其中两个实体上的块作为要移除/保留的块。

• 要移除/保留的块不为必选项且支持多选，但至少选择其中一项。

• 先指定移除块，则除了所选移除块之外的其他块都保留；先指定保留块，则除了所选保留块之外的其他块都删除。

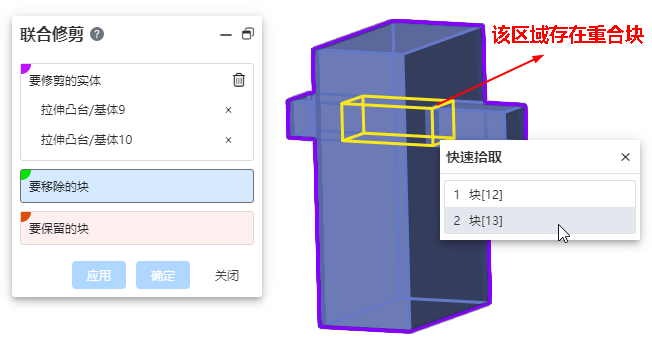

• 当鼠标所处位置有多个重合的块时，停留一段时间后单击，显示快速拾取对话框，可以指定要拾取那个块。鼠标指向快速拾取对话框中的块时，视口中对应的块应高亮，以便区分。

• 完成联合修剪后，所拾取的多个实体合并为同一实体。
