# 视图面板

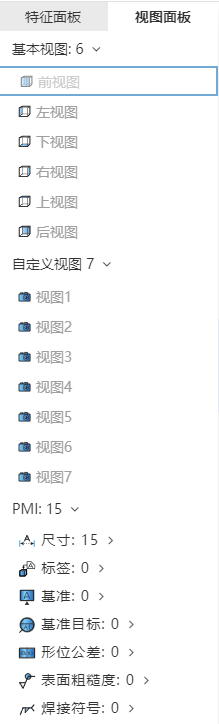

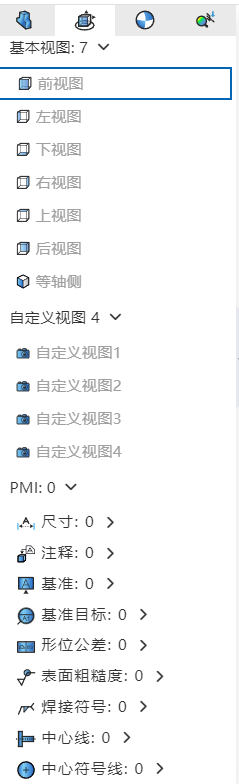

视图面板位于图形视口左侧，主要对视图信息、标注信息等进行管理，界面如下：
主要功能及操作方式：
- 视图面板中，可对基本视图及自定义视图进行管理和记录：

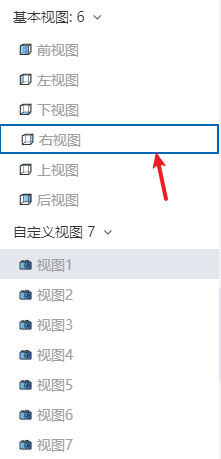

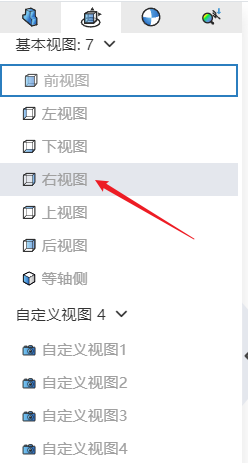

- 当前激活视图周围用蓝色呼吸框显示；
- 在基本视图上右键，提供“激活”、“仅定向”选项；
- 激活：控制三维标注的方向，标注尺寸位于此视图上；
- 仅定向：仅作视图定向，添加的标注仍在激活的视图上；激活视图与仅定向视图可以指定不同视图；
- 在自定义视图上右键，显示“激活”、“仅定向”、“重命名”、“删除”、“显示关联PMI”、“隐藏关联PMI”选项：
- 激活：控制三维标注的方向，标注尺寸位于此视图上；
- 仅定向：仅作视图定向，添加的标注仍在激活的视图上；激活视图与仅定向视图可以指定不同视图；
- 重命名：重新定义视图名称；
- 删除：删除自定义视图；（视图处于激活时无此选项）
- 显示关联PMI：显示在此视图上创建的所有标注信息；
- 隐藏关联PMI：隐藏在此视图上创建的所有标注信息；
- 分类记录各类标注信息，分类包括“尺寸”、“标签”、“基准”、“基准目标”、“形位公差”、“表面粗糙度”、“焊接符号”，在标注信息上右键，提供如下功能：
注：将三维标注所在的平面称为“假想基准面”，假想基准面优先与激活的视图平行
- 尺寸与活视图为XY平面，标注X方向的一条直线的长度，则假想基准面与XY平面平行；
- 激活视图为XY平面，标注Z方向的一条直线的长度，则假想基准面可以与XY平面不平行。
