毛虫

---

用于生成标识焊缝的标注。

使用方法：

1） 单击“毛虫”命令。

2） 在视口中选择边线，或在视图面板中展开零部件以选择焊缝特征。

3） 设置毛虫样式、参数等。

4） 单击确定，完成创建。

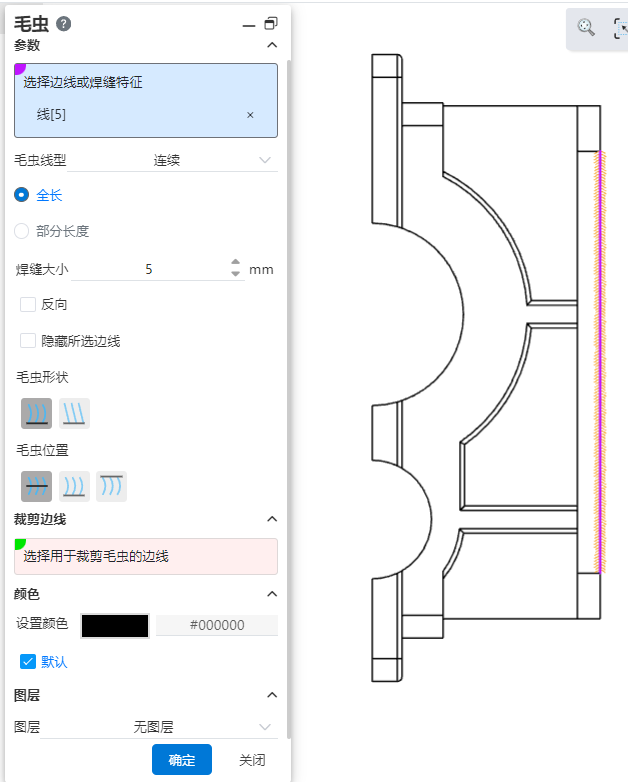

对话框控件说明：

• 选择边线或焊缝特征：用于选择要生成毛虫的边线，或三维模型中的焊缝特征。

• 毛虫线型：可以选择生成“连续、间歇”毛虫。对于间歇类型，可以设置每段毛虫的长度以及间隔长度。

• 全长、部分长度：可以控制毛虫总长是否与所选边线相等。

• 焊缝大小：控制毛虫的“宽度”。

• 反向：勾选此项，使毛虫的朝向反向。

• 隐藏所选边线：勾选此项，隐藏毛虫对应的边线。

• 毛虫形状：用于设置毛虫的形状。

• 毛虫位置：用于控制毛虫相对边线的位置。

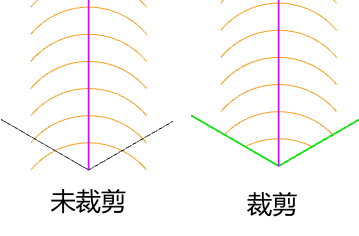

• 裁剪边线：选择毛虫两端的边线，用所选边线对毛虫两端进行裁剪。

颜色、图层：设置毛虫标注的颜色、图层。
