# 形位公差
用于生成形位公差标注。
生成步骤如下：
点击形位公差
命令，弹出形位公差对话框。

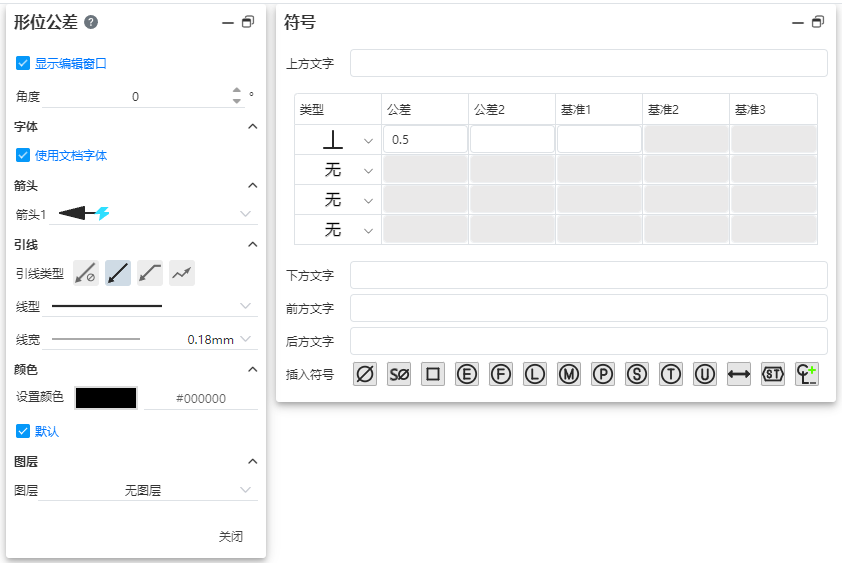

在形位公差对话框中设置形位公差符号内容和样式
显示编辑窗口：勾选此项会显示“符号”面板，“符号”面板用于设置形位公差符号的内容。当内容设置完成时，可取消勾选此项，方便选择标注的放置位置
- 符号面板-上/下/前/后方文字：输入文本，输入的文本会出现在符号的上/下/前/后方
- 符号面板-类型：选择形位公差符号，选择符号后该行的其他输入框才会处于可输入状态
- 符号面板-公差/公差2/基准1/基准2/基准3：用于输入所需内容
- 符号面板-插入符号：提供常用符号。当输入光标位于符号面板的输入框中时，单击面板中任意符号或开启符号图库并点击其中符号，即可将符号填充至当前光标处
角度：输入角度值，
字体：设置标注的字体
引线：设置标注的引线
颜色：设置标注的颜色
图层：设置标注的图层
- 鼠标移动至视口中出现形位公差符号预览。左键点击两次，第一次确定形位公差指向的位置，第二次确定形位公差符号的放置位置。
# 与尺寸标注合并
形位公差可以吸附在尺寸标注上，与尺寸标注合并。
创建合并样式形位公差：
1） 创建尺寸标注。
2） 创建形位公差尺寸时，将鼠标放置在尺寸数值上，当尺寸标注高亮时单击鼠标左键。
3） 生成与尺寸标注合并的形位公差。
合并已有形位公差：
1） 创建尺寸标注。
2） 拖拽形位公差至尺寸标注上，当尺寸标注高亮时松开鼠标。
3） 完成合并。
取消合并：
1） 选择要取消合并的形位公差。
2） 拖拽形位公差左上角的点，拖拽至空白处。
3） 取消合并。
# 自动添加指引线
形位公差标注在直线上，沿直线向外拖拽箭头处点状控标，当箭头超出直线时，自动添加指引延长线。
# 自动捕捉水平与竖直
创建或编辑形位公差标注位置时，当引线与标注元素接近垂直时有捕捉效果。

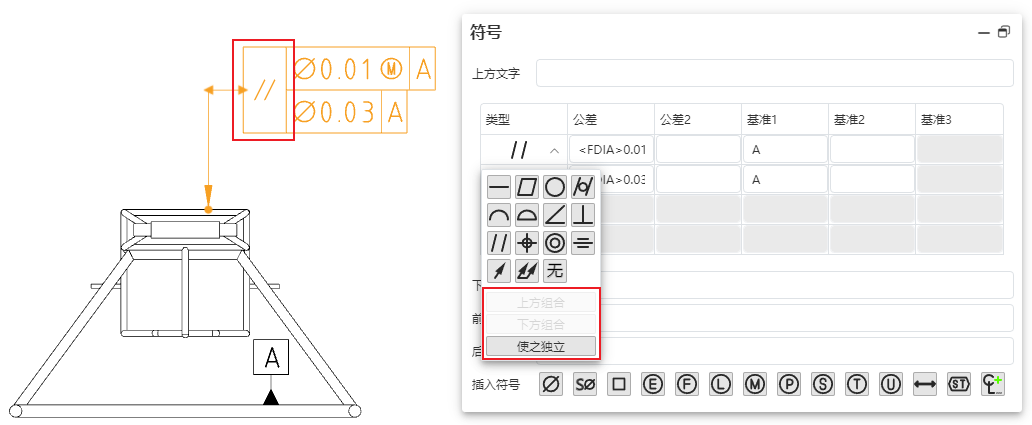

# 组合类型框格
支持将同类型的形位公差框格组合。
使用方式：
1） 创建形位公差符号。
2） 在符号窗格中，单击要合并的类型框格的下拉框。
3） 单击弹出的菜单中的“上方组合、下方组合”，使该框格与上、下方框格合并。
4） 再次单击下拉框，单击“使之独立”，是该框格不再与其他框格组合。
5） 关闭对话框，完成设置。
