关联功能

知识库

允许将零部件录入/导出管路零件库。

使用说明：

1. 当软件中存在管路模块时，知识库中增加管路文件夹，具体内容查看“管路零件库”。
2. 模型入库后，存入知识库中的模型与原有文档断开链接，后续对原始文档的编辑和修改，不会影响到库中模型。

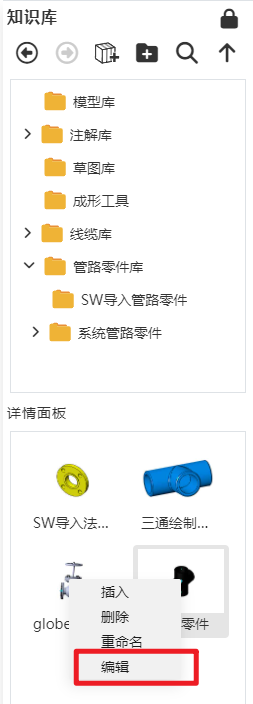

3. 可对入库模型进行编辑，知识库右键菜单中增加编辑选项，点击后弹出确认提示框，点击确定后在新标签页中打开库中零件模型。

4. 新打开的库模型没有新建、导入/导出、版本界面，项目文档名称为知识库，名称不允许编辑。可以对模型进行特征编辑。编辑内容会同步到所有使用该零件的位置。
5. 插入库模型：当前打开文档为装配体时，允许从知识库中插入模型。
6. 知识库零件出库后，如果删除了知识库中原始文档，使用该模型文档的装配体，处理逻辑和删除普通零部件文档相同。
7. 知识库零件出库后，如果删除了知识库中原始文档，使用该模型文档的装配体，处理逻辑和删除普通零部件文档相同。即装配体中，仍然会显示该零件，但是右键该零件，没有跳转、编辑等命令。
8. 右键装配体中插入的知识库模型时，命令菜单如下图所示：

• 从知识库中插入的模型无法进行“跳转”和“编辑”，右键菜单中没有编辑零部件和跳转选项，选中零件后，装配中的“激活零部件”命令仍保持置灰。
• 点击出库后零件的右键菜单中的“文档路径”，则会打开“知识库”标签并转至该文档的位置。
• 右键菜单中的其它功能，和普通零部件保持一致。

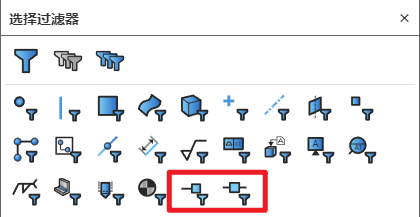

选择过滤器

当软件中存在管路模块时，选择过滤器中增加连接点、线路点筛选项，启动筛选后，只能选对应元素。
