布管

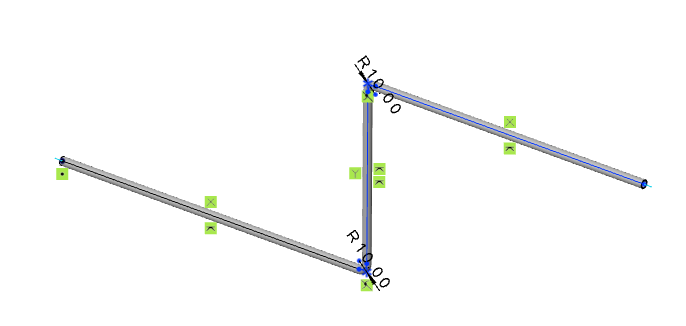

绘制路径后，可以在路径上布管，将管子放置到路径上。

使用方法：

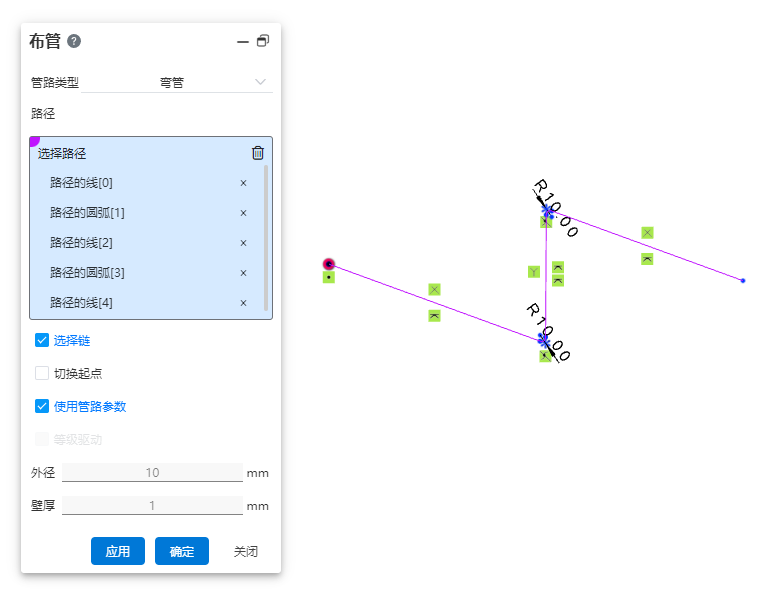

1. 点击“布管”。选择需要生成的管子类型。
2. 选择路径线。并根据需求选择是否勾选“选择链、切换起点”。
3. 根据需求选择是否使用管路参数以及等级驱动。

对话框控件说明：

• 选择链：勾选后点击路径的线条，会自动拾取这条线所属的整条链来布置管子。若生成的管子类型为直管，则只能逐个拾取线段生成，无法选择链。弯管和软管可以选择链。
• 切换起点：勾选后，可以更改布管管子的起点位置，选择连续路径后，起点只能在连续线段的起点和终点之间进行切换。直管不支持切换起点，弯管和软管支持切换起点。
• 使用管路参数：勾选后，绘制路径的后续所有尺寸参数置灰，并使用“管路参数”中的数据。若不勾选，用户可以自定义管路参数。
• 等级驱动：勾选后，可选择已有的等级规则中填入数据。
