# 工程图

# 视图

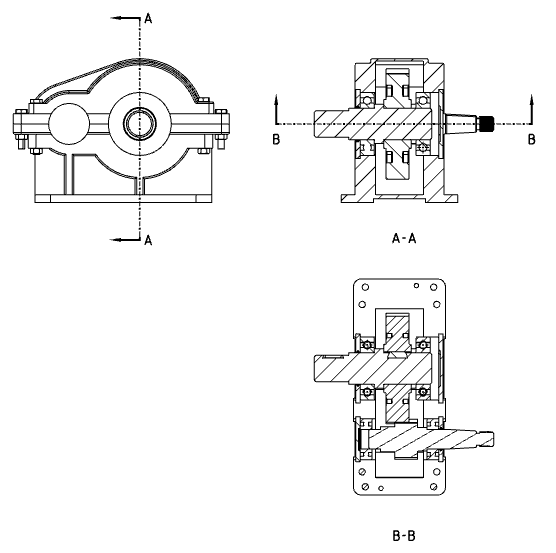

# 剖视图

  支持剖中剖，支持以剖视图为父视图制作剖视图。

  • 创建剖视图时，可直接选择已有剖视图进行剖切。
  • 剖切的结果以完整的模型为基础。
  • 作为父视图的剖视图进行反向时，会影响其子剖视图的结果。

# 局部视图

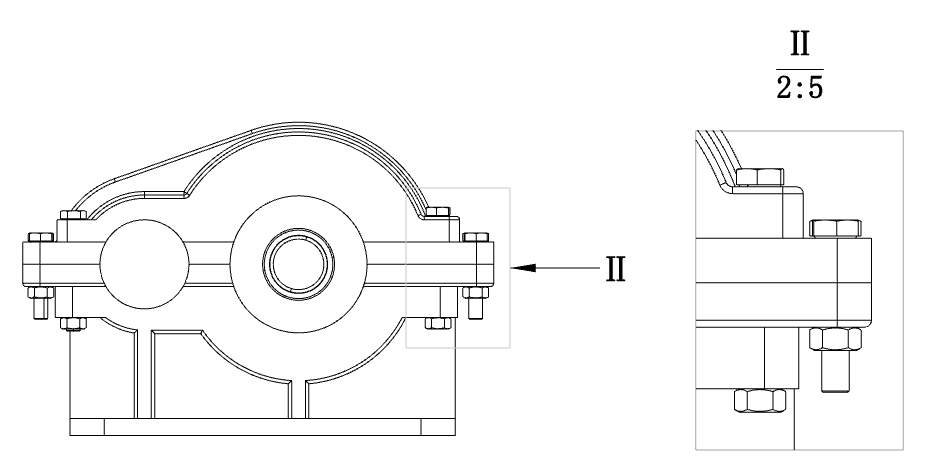

  局部视图支持自定义轮廓。

  • 创建方式：双击锁焦父视图，在视图中绘制轮廓草图。预拾取封闭草图轮廓，然后单击局部视图命令，创建自定义轮廓样式的局部视图。
  • 再编辑方式：右键已经创建的局部视图父视图上的范围轮廓，单击“编辑局部视图轮廓”，进入图编辑状态。绘制封闭草图轮廓后，选中轮廓，退出草图即完成编辑。

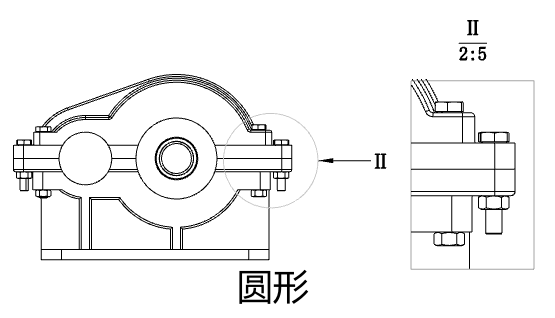

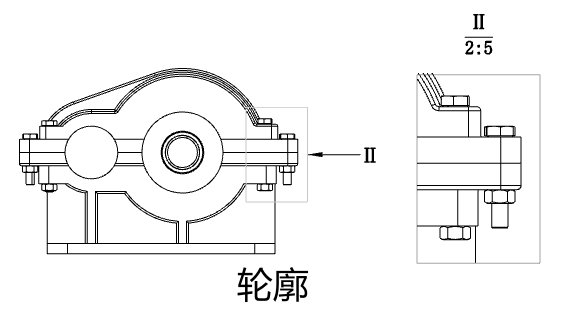

  • 当轮廓非圆时，可设置父视图中轮廓的样式“轮廓、圆”。

    • 轮廓：父视图中轮廓与绘制的轮廓一样。
    • 圆：父视图中轮廓为绘制轮廓的外接圆。
    • 此选项仅影响父视图中轮廓的样式，不影响局部视图显示效果。

# 钣金工程图

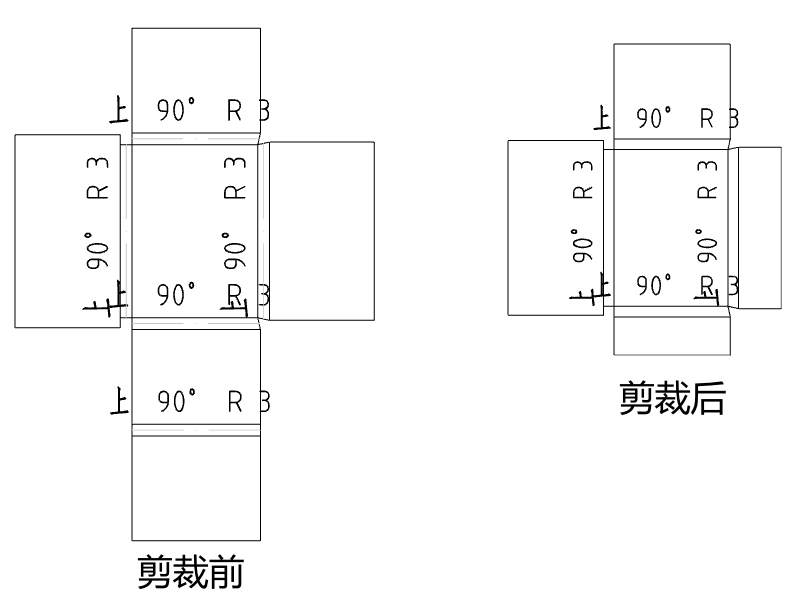

  钣金平板型式工程图可创建剪裁视图。

# 辅助视图

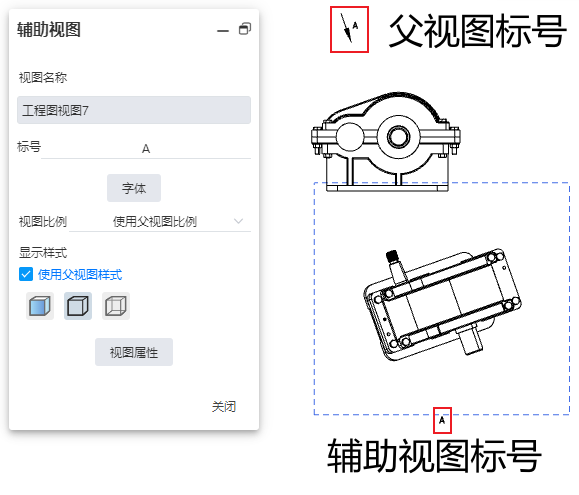

  辅助视图的标号可更改内容和字体。

  • 标号包括父视图的标号和辅助视图的标号。

  • 通过辅助视图的文本框修改标号内容。

  • 通过辅助视图对话框的字体设置项修改父视图上的标号的字体，通过选中辅助视图的文字单独修改辅助视图的字体。

  • 每次在辅助视图对话框修改标号字体后，系统将弹出对话框询问“是否同步应用到辅助视图标号”。

    • 选择是，同时修改父视图和剖视图的标号字体。
    • 选择否，仅修改父视图的标号字体。

  • 暂不支持双击视图标号修改内容，只能通过视图对话框修改标号内容。

# 尺寸

# 基准尺寸

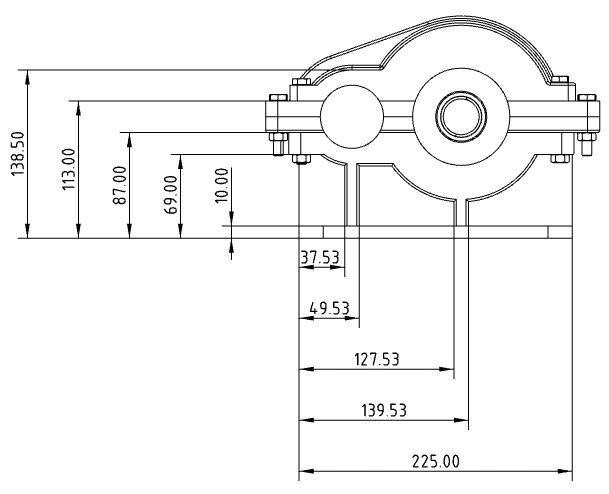

  支持创建基准尺寸标注。

创建方式：

1） 单击【智能尺寸】下拉框中的【基准尺寸】命令。

2） 依次拾取要标注的元素。

3） 第一个元素为基准元素，自动标注后续元素和第一个元素之间的尺寸。

4） 按Esc结束标注。

添加到基准组：右键基准尺寸，单击添加到基准组，拾取其他元素以添加新尺寸到基准组。

尺寸移动：相同方向的距离尺寸组合在一起，角度尺寸不组合。沿尺寸边界线方向拖动组中任意尺寸，组中的所有尺寸一起移动。

解除对齐关系：右键基准尺寸中的尺寸，选择“解除对齐关系”，使其称为独立的尺寸标注，不再属于该基准尺寸。不随基准尺寸中的其他尺寸移动，可以独立拖拽位置。

  • 解除对齐关系的操作在基准尺寸中是单向的，不能恢复对齐关系。
  • 每个尺寸数值均可以沿尺寸线独立移动调整位置。

# 尺寸自动对齐

  多选尺寸支持自动对齐。

使用方式：

1） 按住ctrl或框选选择要对齐的尺寸，鼠标附近弹出尺寸工具栏图标 。

2） 鼠标指向图标，弹出尺寸工具栏。

3） 单击工具栏中的对齐方式，尺寸按所选方式自动对齐。

对齐方式：

  • 自动排列尺寸：按照规则自动调整尺寸线和尺寸数值的位置。
  • 线性/径向均匀等距：调整尺寸线位置，使尺寸线之间的间距均匀分布。
  • 共线对齐：调整尺寸线位置，使所有尺寸线重合。
  • 上/下/左/右对齐尺寸文本：使尺寸文本对齐至所选方向。

# 参考尺寸/审查尺寸

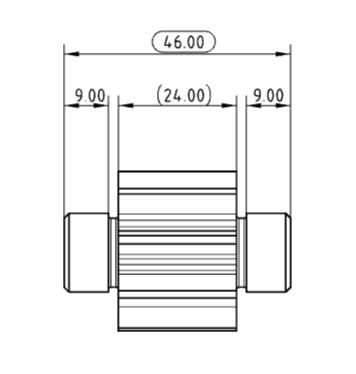

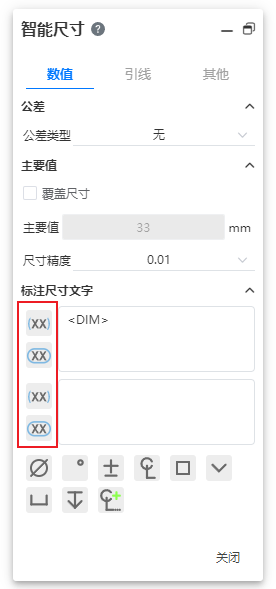

  单击尺寸对话框的红框按钮，即可创建参考尺寸、审查尺寸。

# 套合公差

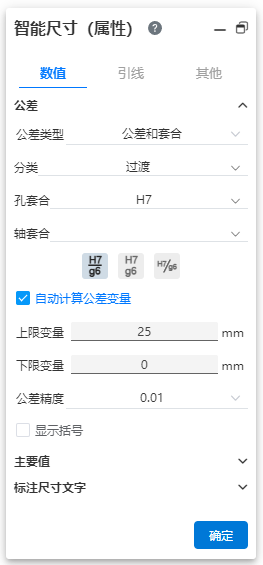

  尺寸公差类型支持套合公差。

  • 公差类型：套合公差可选“套合、公差和套合、套合（仅显示公差）”三种的显示样式。

  • 层叠样式：使用“套合、公差和套合”时可使用此项。当“孔套合、轴套合”同时设置公差等级代号时，控制公差等级代号的层叠样式。

  • 分类：使用“套合、公差和套合、套合（仅显示公差）”时可使用此项。可选择“用户定义、间隙、过渡、过盈”。

    • 用户定义：可任意组合“孔套合、轴套合”的公差等级代号。
    • 间隙、过渡、过盈：先设置“孔套合（或轴套合）”的公差等级代号，系统自动筛选符合条件的“轴套合（或孔套合）”公差等级代号可选项。

  • 自动计算公差变量：使用“公差和套合、套合（仅显示公差）”时可使用此项。用于自动计算公差数值。

    • “孔套合、轴套合”仅设置其中一项的公差等级代号时，自动根据所选项和标注尺寸大小计算公差上下限变量。
    • “孔套合、轴套合”同时设置公差等级代号时，此项不可用。
    • 取消勾选此项，可以手动设置公差上下限变量。

注1：套合公差仅适用于长度/距离尺寸，不适用于角度尺寸。

注2：“孔套合、轴套合”的输入框可输入文本快速检索所需公差等级代号，也可以直接输入文本，删除文本可清除已选项。

# 尺寸标注交互优化

  尺寸标注交互细节进行多项调整，提高操作流畅性。例如：标注一个尺寸后，可以直接选择其他元素进行连续标注，不需要先单击空白处确认生成。

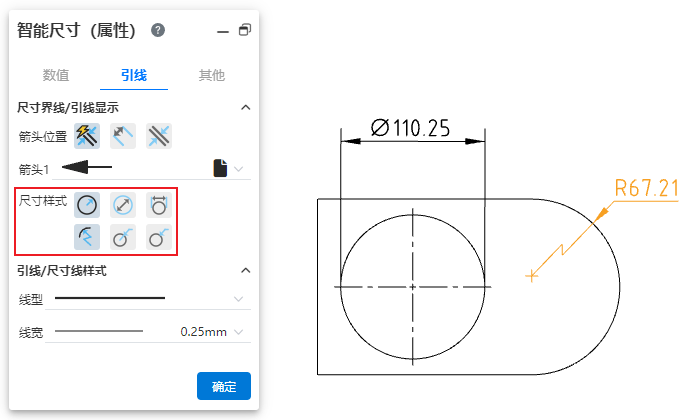

# 圆/弧尺寸引线样式

  对于圆形边线/圆弧边线的尺寸标注，在对话框引线tab页的尺寸样式中可设置多种引线样式。

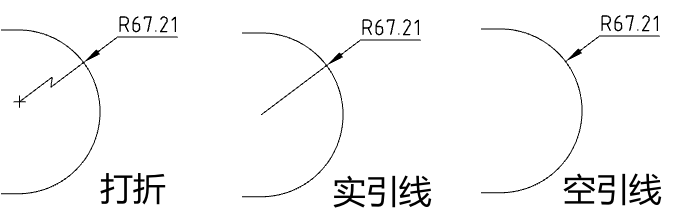

  • 半径样式：新增内部引线显示效果设置项。

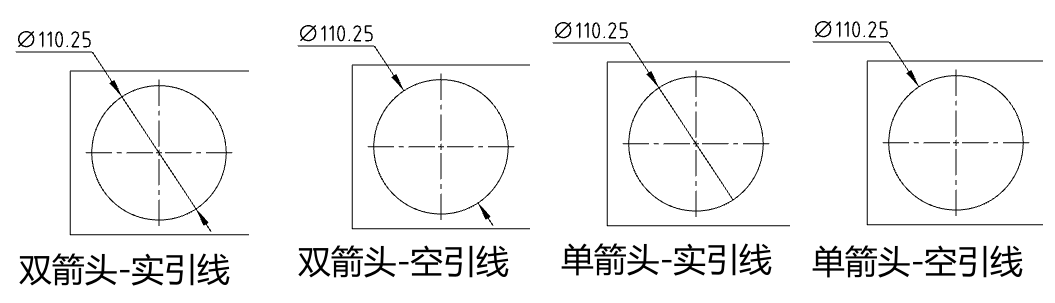

  • 直径样式：新增内部引线显示效果和箭头数量设置项。

  • 线性样式（新增）：新增将圆/弧的尺寸标注设置为线性样式。选中状态下拖拽下图箭头所示的控标，使尺寸绕圆心旋转。

# 注解

# 中心符号线

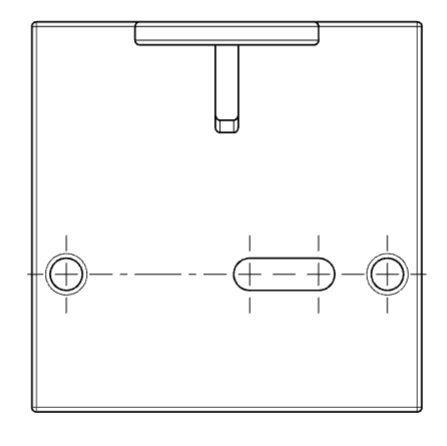

  1. 新增槽口中心符号线标注。
  • 插入方式：在中心符号线对话框中勾选“槽口中心符号线”，选择槽口的边线即可进行标注。
  • 槽口标注样式：在中心符号线对话框中可选择标注直口槽端点或直口槽中心。
  • 槽口中心符号线对齐：在“系统设置-文档属性-中心线/中心符号线”中可设置槽口中心符号线对齐图纸或对齐槽口。

  • 仅能标注直口槽，暂不支持圆弧槽。
  1. 新增自动插入中心符号线功能。
  • 插入方式：在中心符号线对话框“自动插入选项组”中勾选要自动插入中心符号线的元素，单击视图即可在视图相应元素上自动插入中心符号线。
  • 元素说明：孔-整圆边线，圆角-圆弧边线，槽-直口槽边线。
  1. 中心符号线之间可插入连接线。

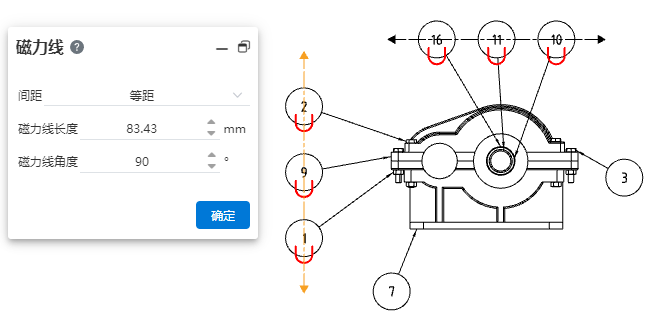

# 磁力线

  注解模块中新增【磁力线】命令，生成用于对齐序号的磁力线。

  1. 通过注解模块的【磁力线】命令手动绘制磁力线，绘制方式类似草图绘制直线。区别是只能绘制一段线，而不是连续绘制多段折线。
  2. 磁力线与零件序号。
  • 创建或拖拽磁力线时，自动吸附周围的零件序号。
  • 每条磁力线上只能放置属于相同视图的零件序号。
  • 移动磁力线，磁力线上吸附的零件序号随之移动。
  • 移动零件序号，磁力线保持不动，可以将零件序号从磁力线上拖拽出去以取消吸附效果。
  1. 磁力线可设置的参数。
  • 间距：设置磁力线上零件序号的排列规则，可选“自由拖动、等距”。
    • 自由拖动：吸附在磁力线上的序号可在磁力线内任意拖动。
    • 等距：吸附在磁力线上的序号保持相等的间距，可以调整先后顺序，但是零件序号之间的间距始终保持均匀分布。最小间距0.5mm。
  • 长度：设置磁力线长度。
  • 角度：设置磁力线与图纸水平方向的角度。
  1. 磁力线默认隐藏，选中任意磁力线或零件序号时，图纸内磁力线全部显示，便于观测现有磁力线。

# 格式涂刷器

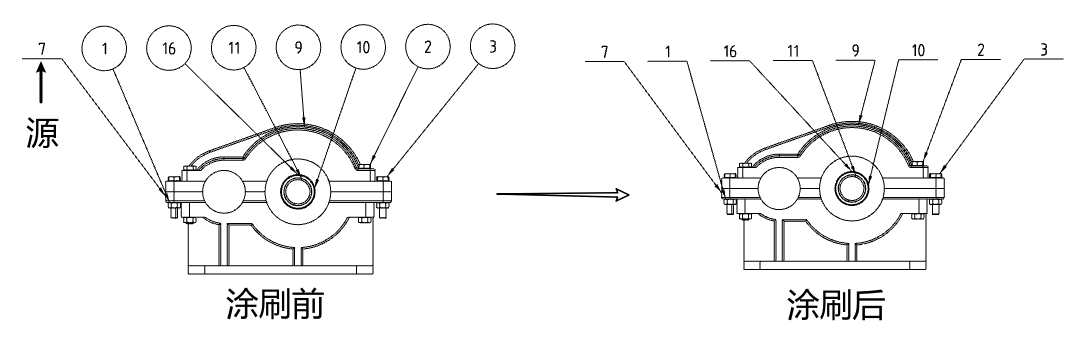

  1. 注解模块新增【格式涂刷器】命令，用于涂刷注解元素的格式。

  1. 使用方式：

1） 单击【格式涂刷器】启动命令。

2） 在视口中单击一个注解元素，作为源元素。

3） 在视口中单击或框选其他注释，作为目标元素。目标元素的格式被涂刷成源元素的格式。

4） 重复上一步骤，涂刷其他目标元素。

5） 按Esc或关闭按钮，结束命令。

  1. 可以作为源或目标元素的类型：注释、尺寸标注、形位公差等注解标注。不可选择表格、模型边线或草图线作为源或目标。
  2. 可以复制的属性：
  • 箭头样式
  • 箭头位置（内、外、自动）
  • 注释的边界样式以及边界大小参数
  • 文本字体（包括字体类型、大小、加粗、倾斜等）
  • 引线/尺寸线样式（线型、线宽）
  • 精度（包括尺寸精度和公差精度）
  • 颜色
  • 公差
  1. 格式涂刷器属性通用规则：
  • 将源中可以复制的属性应用到目标元素上。
  • 目标元素存在，但源不存在的属性保持不变。

# 成组的零件序号

  1. 使用【成组的零件序号】命令。选择一个零部件，作为箭头所指的零部件并生成该零部件的序号。继续单击零部件，在第一个零部件序号后添加其他零部件序号。

  • 可设置每行的零件序号数量，零部件序号数量超过该数量自动换行。
  • 允许重复单击相同零部件，每单击一次添加一个对应零件序号。
  1. 层叠方向，可选“向右层叠、向左层叠、向上层叠、向下层叠”。可设置每行/列的零件序号数量，超过数量时自动换行/列。
  2. 可单独设置各零件序号的框架样式、大小、文字和添加数量。
  3. 可单独删除某个或某几个零件序号，删除全部零件序号后该组零件序号消失。
  4. 成组的零件序号右键菜单内容。
选项 说明
删除 删除所选的零件序号
重新附加 在视口中单击一个零部件，将该序号关联到新指定的零部件
添加到成组的零件序号 弹出成组的零件序号对话框，在视口中单击零部件，继续添加零件序号到该组零件序号中
排序层叠 零件序号默认按单击零部件的顺序排序，单击此项，则按零件序号大小排列零件序号。注意是改变零件序号的顺序，不是改变零部件的序号。

# 表格

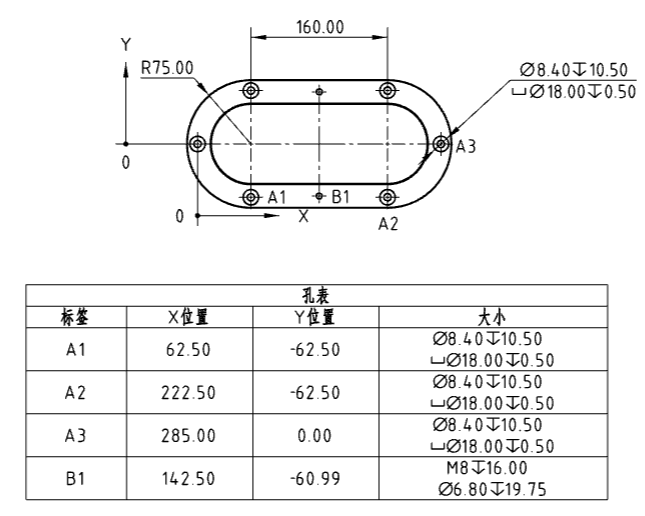

# 孔表

   新增【孔表】命令，支持生成孔表和相应的位置标识。

生成方式：

1） 单击【孔表】命令，弹出孔表对话框。

2） 选择系统提供的默认表格模板。

3） 标记顺序：可展开选项，选择XY与径向任一种方式。

4） 基准点：可选择一个点用来定位孔的基准位置，其中原点为必选，X轴、Y轴为非必选。

5） 孔：选择需要添加至孔表中的孔的边线或面。

6） 标记类型：可展开选择，默认是ABC，可切换为123的方式。

7） 下一视图：只有在插入表格的过程中才可使用，可将多个视图中的孔添加在一个孔表中。

8） 单击鼠标左键，折弯系数表在鼠标处生成。

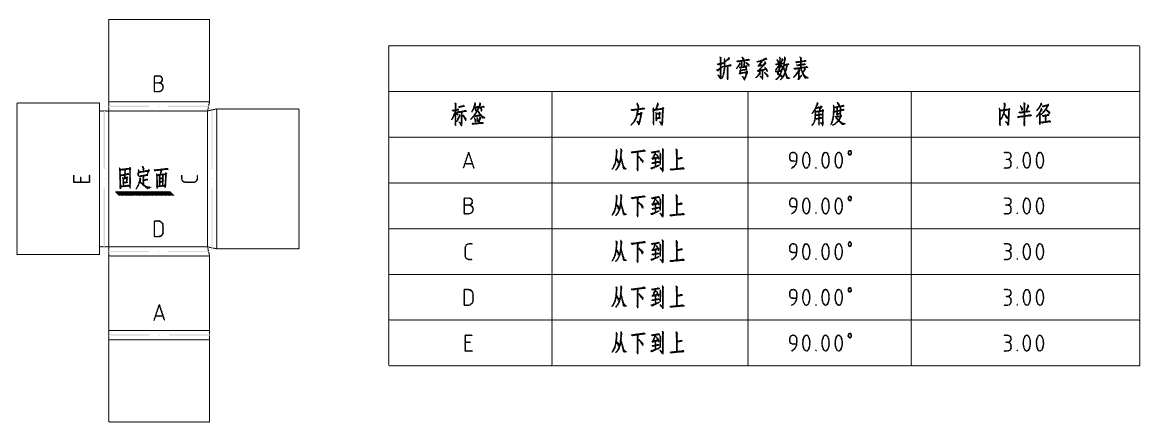

# 折弯系数表

  新增【折弯系数表】命令，可生成钣金折弯系数表。

生成方式：

1） 单击【折弯系数表】命令。

2） 在对话框中设置折弯系数表的参数。

3） 在视口中单击半径平板型式视图，鼠标处出现预览。

4） 单击鼠标左键，折弯系数表在鼠标处生成。

说明：

  • 只能通过平板型式视图创建折弯系数表，每个视图最多同时生成一个折弯系数表。
  • 可设置折弯标签的类型为字母或数字，以及标签的起始编号。
  • 可设置恒定边角，所选边界在表格增删行列时固定不动。
  • 双击列的表头，可修改列属性内容。

# 表格调整行高列宽

  表格新增调整行高列宽功能。

  1. 支持在视口中拖拽调整行高、列宽。
  • 拖拽竖向的单元格边框，调整边框左侧单元格列的宽度
  • 拖拽横向的单元格边框，调整边框上侧单元格行的高度
  • 拖拽整个表格的四个边角，保持各单元格行高列宽保持相互之间的比例，调整表格整体大小。
  • 双击竖向的单元格边框，使单元格内同一段落的文字在显示为一行，并调整列宽至恰好放置文字最多的一行内容。
  • 双击横向的单元格边框，不改变列宽的前提下，使单元格高度恰好放置单元格内全部内容。
  1. 支持右键调整行高、列宽。
  • 选中单元格右键，在“格式化”选项的二级菜单中可选择“列宽、锁定列宽、行高度、锁定行高、整个表”。
选项 说明
列宽 弹出列宽对话框，改变所选单元格所在列的宽度。仅对未锁定列宽的列生效，如果所选列都锁定列宽，则不显示此项。
锁定列宽 锁定所选单元格所在列的宽度。
行高度 弹出行高对话框，改变所选单元格所在行的高度。仅对未锁定行高的行生效，如果所选行都锁定行高，则不显示此项。
锁定行高 锁定所选单元格所在行的高度。
整个表 弹出整个表对话框，改变整个表的行高和列宽。仅对未锁定行高/列宽的行/列生效，如果整个表都锁定行高列宽，则不显示此项。
  • 整个表选项对整个表格生效，其他选项对所选单元格所在的行/列生效。
  • 多选单元格时，对每个单元格所在的行/列生效。
  1. 单元格的最小尺寸应恰好放置其中的全部内容。单元格大小不足以放置全部内容时，表格大小将自动进行调整。

# 表格模板

  支持保存表格模板。

  1. 除“总表”之外的“材料明细表、焊件切割清单”等支持表格模板功能，按表格类型分类保存模板，记录表格属性内容。
  2. 保存表格模板：右键已经生成的表格，选择“另存为模板”，在弹出的对话框中选择“新建模板”，给定模板名称后完成保存。
  3. 调用表格模板：创建表格时，在对话框的“表格模板”选项中选择已保存的模板，然后创建表格即可生成所选模板内容的表格。
  4. 编辑表格模板：右键已经生成的表格，选择“另存为表格模板”，在弹出的对话框中选择“替换已有模板”，选择要替换的模板后完成替换。
  5. 管理表格模板：在“系统设置-模板管理-表格模板”中找到对应类型的表格，如“材料明细表”，显示全部用户自定义保存的模板，可以进行删除、重命名、调整顺序操作。

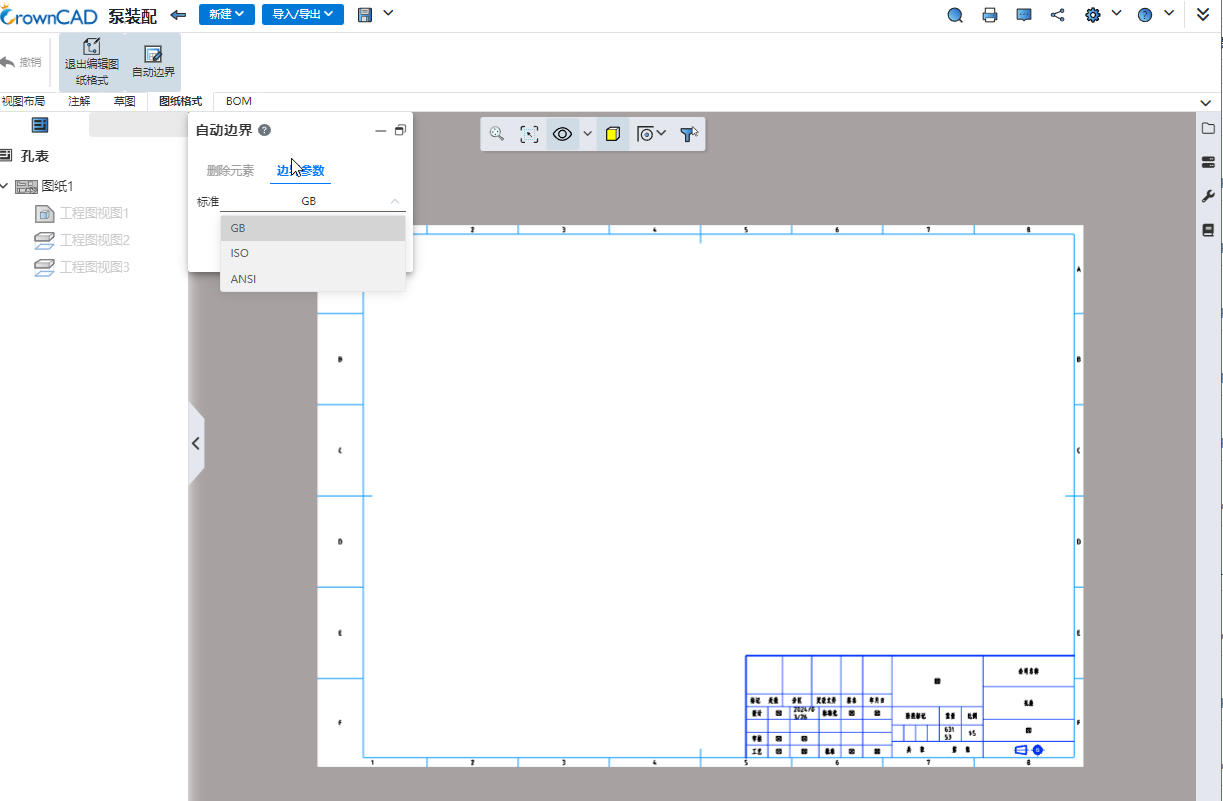

# 自动边界

  支持在图纸格式中自动生成图框和区域标签。

  1. 启动方式：在“编辑图纸格式”状态下，可选择启动“自动边界”。
  2. 设置：提供删除元素、边界参数两类设置。

1） 删除元素：批量删除当前图纸格式中不需要的线或注释等元素；

2） 边界参数：提供GB、ISO、ANSI三种标准的边界参数，可按需设置选择，以实现设置图框的区域大小、边距等。

# 自定义图纸大小

  支持自定义图纸尺寸。

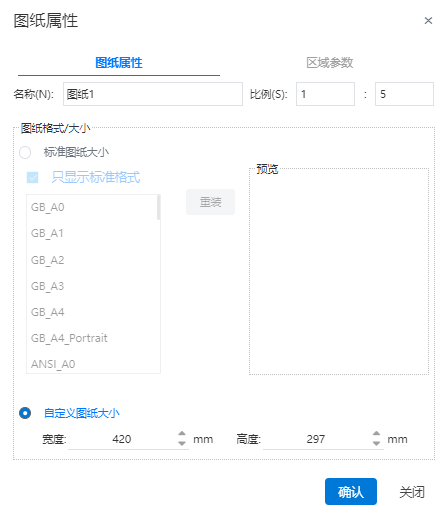

  1. 启动方式：通过右键工程图左侧的“图纸”，选择“属性”，打开图纸属性设置框。

  1. 图纸属性：可选择标准图纸大小和自定义图纸大小。

1） 标准图纸大小：即符合GB、ANSI、ISO三种标准的图纸；

2） 自定义图纸大小：可通过输入宽度、高度来指定图纸大小。允许范围与[0.001，10000000]，单位为mm。

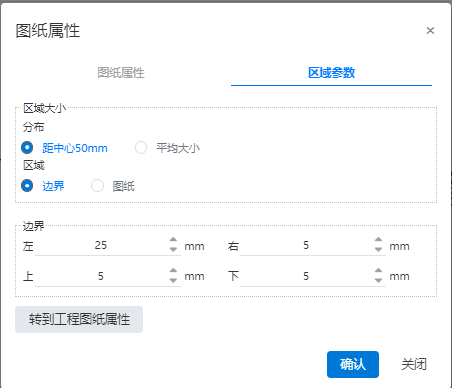

  1. 区域参数：设置区域大小、边距等区域参数，该设置与工程图图纸属性设置一致。

1） 区域大小-分布：

  • 距中心50mm：从总划分区域的中心向四周每隔50mm划分为一个区域。
  • 平均大小：指定行数和列数，将总划分区域平均划分为指定行列数的区域。

2） 区域大小-区域：

  • 边界（默认）：将图纸上下左右分别向内偏移一定距离生成边界，边界围成的区域作为要划分的区域。
  • 图纸：整个图纸作为要划分的区域。

3） 边界：当总划分区域设置为“边界”时，控制边界与图纸上下左右的距离。

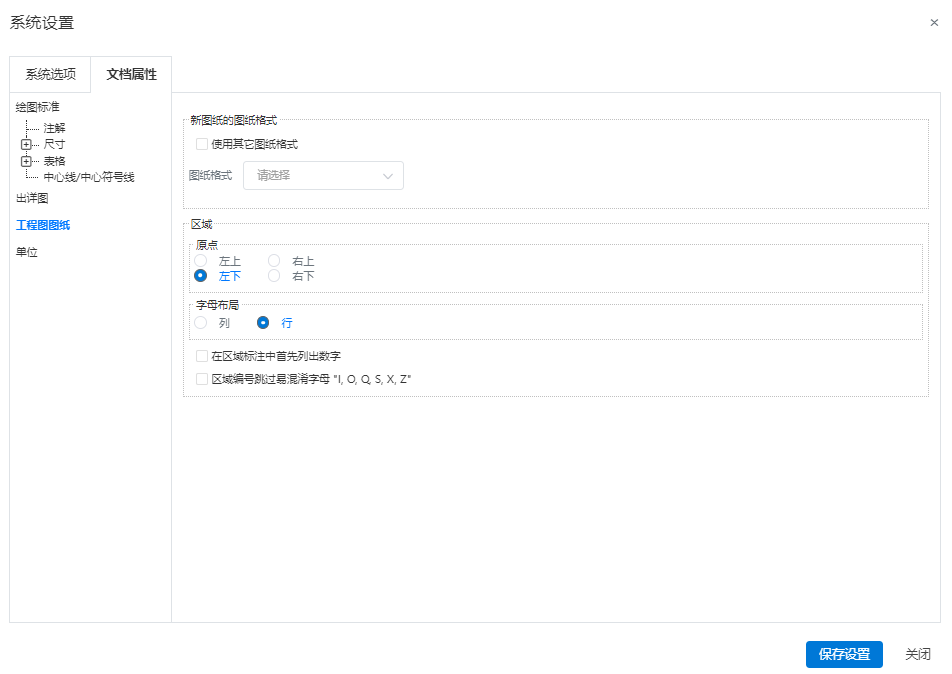

4） 可跳转至“系统设置-文档属性-工程图图纸”中设置区域的其他参数。

  • 原点：设置区域编号从那个边角开始，在“左上（默认）、左下、右上、右下”四个边角中指定一个边角。如选择“左上”，则最左上角的区域为A1区域，其他区域依次向右和向下排序。
  • 字母布局：可设置字母代表行或列。当字母代表行时，数字代表列；反之当字母代表列时，数字代表行。
  • 在区域标注中首先列出数字：默认情况下，区域标注是字母在前，如A1，B3等。勾选此项可以使数字在前，如1A，3B等。
  • 可设置区域编号是否跳过易混淆的字母：I,O,Q,S,X,Z。

说明：自定义图纸大小时，图纸格式内容为空白，不自动生成图框标题栏等，用户可通过编辑图纸格式功能自行添加。

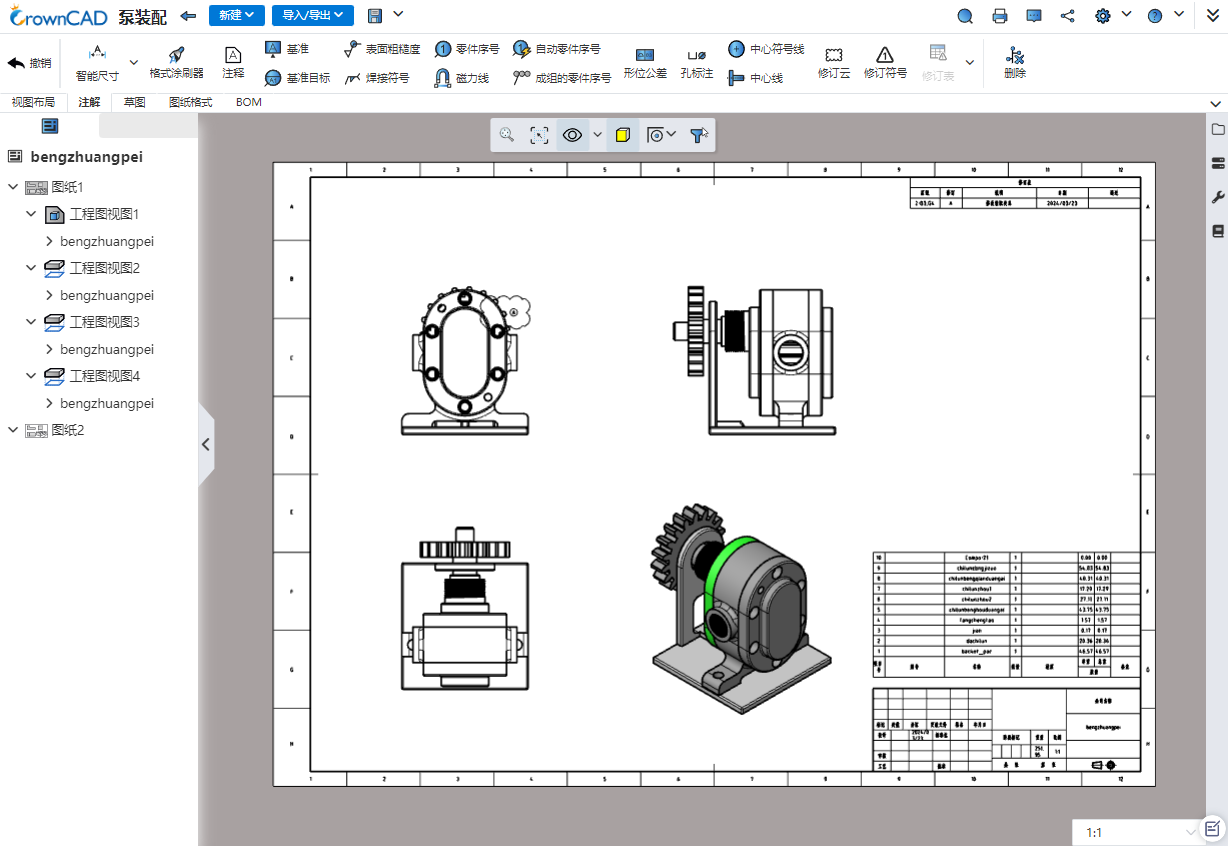

# 多图纸

  支持在一个工程图文档中创建多个图幅的图纸。

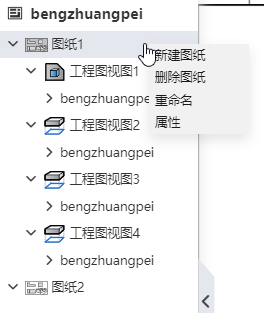

  1. 新建图纸：右键视图面板的图纸，选择“添加图纸”，自动生成并激活新图纸。

  1. 激活图纸：右键视图面板中未激活的图纸，选择“激活”，激活右键的图纸。双击未激活的图纸也可以激活图纸。

  1. 删除图纸：右键视图面板的图纸，选择“删除图纸”，弹出确认删除对话框，确认后删除。

    注：删除当前激活图纸时，自动激活剩余图纸中的第一个图纸。

  2. 复制图纸：在视图面板中右键图纸，可选择“复制”。可选图纸副本的位置“所选图纸前、所选图纸后（默认）、位于最后”。

    注：删除当前激活图纸时，自动激活剩余图纸中的第一个图纸。

  3. 同一工程图内图纸的关联关系：

1） 工程图内所有图纸的视图序号是关联的；

2） 多图纸中的修订表可在“系统设置-文档属性”中设置链接或独立；

  • 链接：在所有图纸中创建第一个图纸的修订表格副本，修订时所有表格同步更新。
  • 独立：所有修订表彼此独立，对一张图纸上的修订表格所做的更新不会反映在其他图纸上的表格中。

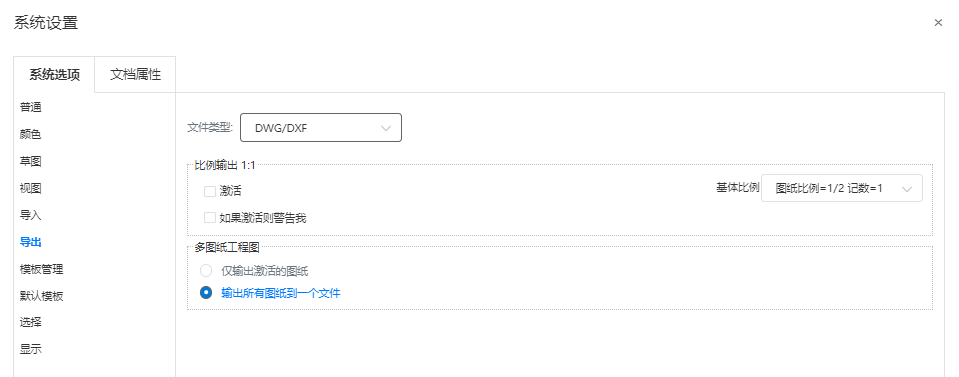

  1. 导出DWG、DXF时，可以在“系统设置-导出”设置导出方式，可选“仅输出激活的图纸、输出所有图纸到单个文件、输出所有图纸到一个文件”。

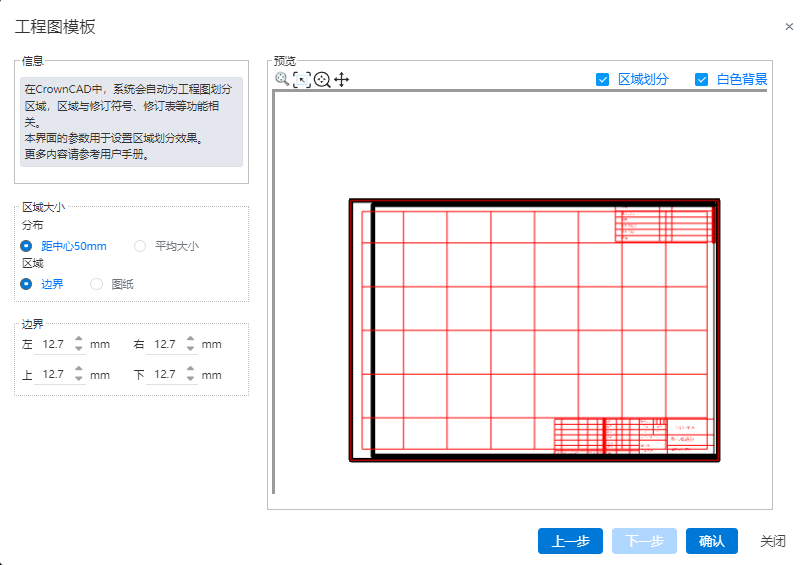

# 导入DWG作为模板

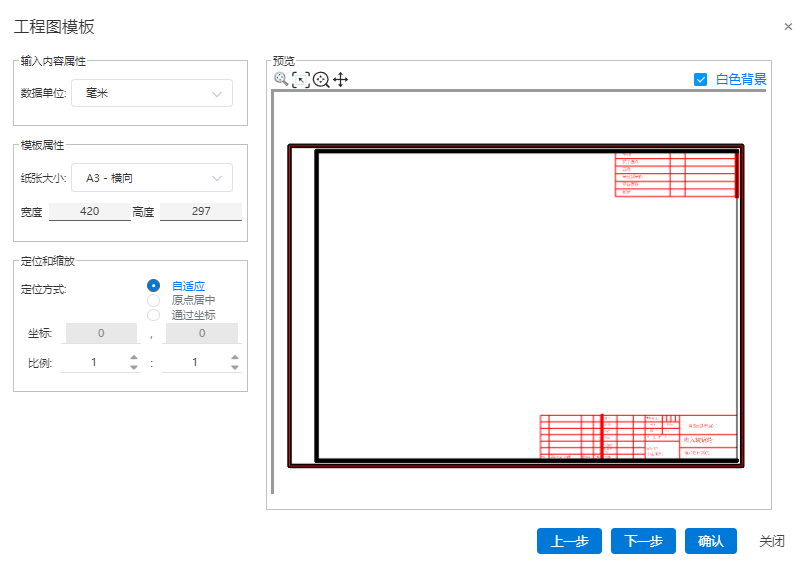

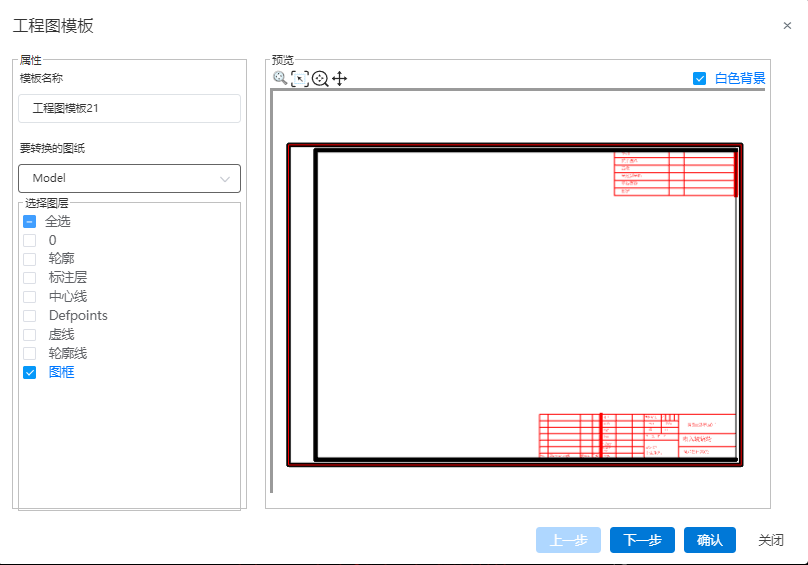

  可将导入的DWG、DXF图纸保存为工程图图纸模板。

  1. 启动方式：打开导入到的DWG，点击保存中的“另存为工程图模板”。
  2. 可通过图层的选择，确定保存到模板中的DWG元素。

  1. 可设置模板的图纸大小（模板或自定义均可）、定位和缩放比例。

  1. 支持设置模板的区域大小与边界。（同自定义图纸大小中的设置）

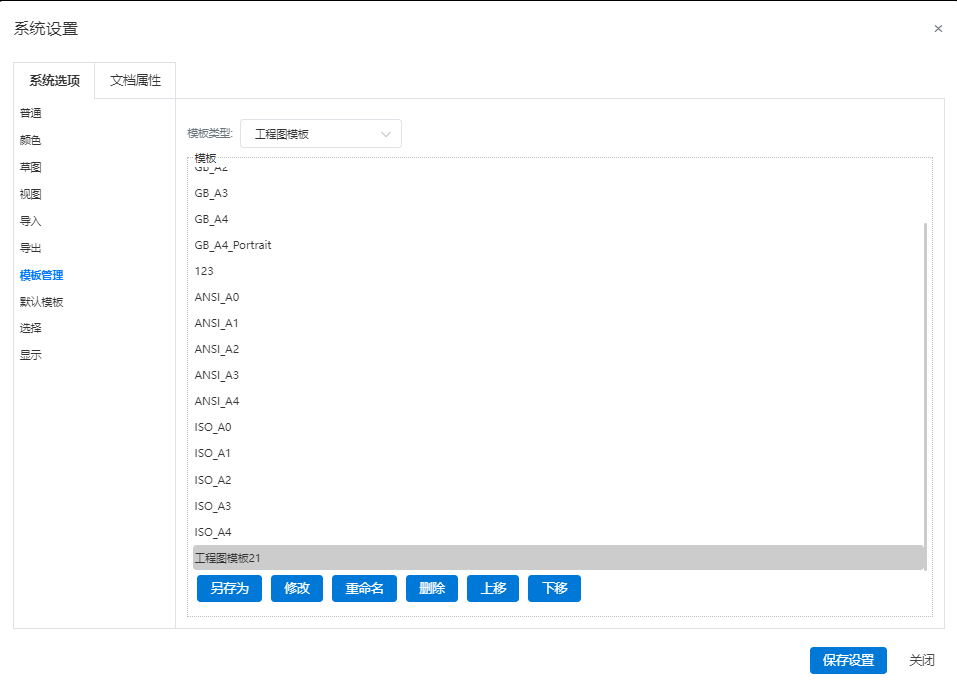

  1. 模板保存后，可通过“系统设置-模板管理-工程图模板”进行管理。

# 线型

  您可以根据需要自定义模型边线的线型，以便表示标注修订内容等信息。

设置方式1：使用草图模块的【线型】命令，选择要修改线型的模型投影线，设置线型并单击确定。

设置方式2：右键要设置线型的模型投影线，单击右键菜单上方的的“线颜色、线宽、线型”图标，在下拉框中选择样式。

# 应用

# 撤销

  工程图模块现在支持撤销操作，您可以使用快捷键（默认为ctrl+z）或工具栏的撤销按钮进行撤销。

注：目前工程图模块暂不支持撤销后重做。

# 框选和多选删除

  • 在视口中通过“框选”或“按住shift/ctrl单击”可以多选元素，框选时优先选择注解和草图，框选范围内没有注解和草图时才能选中视图。

    • 从左到右框选，拾取全部位于框选范围内的元素。从右到左框选，拾取全部和部分位于框选范围内的元素。
    • 视图内草图只有在视图锁焦时才能被框选，图纸内草图只有未锁焦视图时才能被框选。
    • 图纸格式内元素需要进入编辑图纸格式状态才能被拾取。

  • 在视图面板中可以通过按住shift/ctrl多选视图，与文档列表多选文档效果一致。

  • 多选后可以按delete或通过右键-删除，同时删除全部所选元素。

# 视图对齐

  支持使视图对齐到当前图纸内的任意其他视图，即使内容为不同模型的视图也可以进行对齐。

  • 对齐方式：右键任意视图，在视图对齐的二级菜单中选择一种对齐方式，单击要对齐到的视图，完成对齐。
  • 菜单选项说明：
选项 效果 备注
解除对齐关系 使当前视图可任意移动，不对齐到其他视图。 只有当前视图对齐到其他视图时显示此项。
原点水平对齐 使当前视图的模型原点与指定视图的模型原点在水平方向对齐。
原点竖直对齐 使当前视图的模型原点与指定视图的模型原点在竖直方向对齐。
中心水平对齐 使当前视图中心与指定视图的视图中心在水平方向对齐。
中心竖直对齐 使当前视图中心与指定视图的视图中心在竖直方向对齐。
默认对齐 当前视图恢复默认对齐关系。 只有剖视图等存在默认对齐关系的视图显示此项。
