设置

文档属性

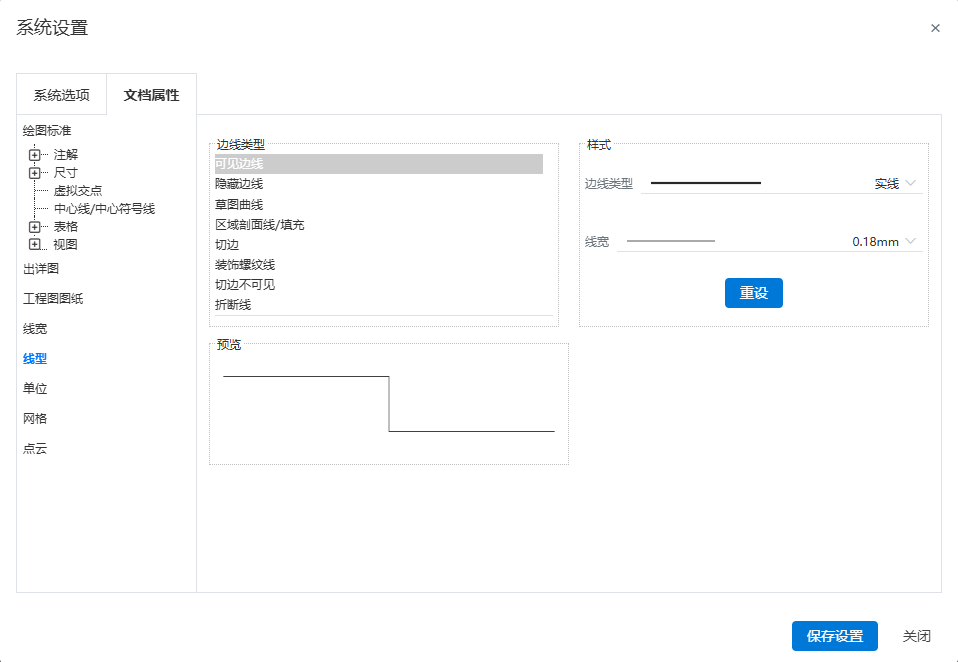

线型

工程图系统设置-文档属性中新增线型，支持设置不同边线对应的线型，包括边线类型、粗细等。

说明：

• 区域剖面线/填充只支持设置线宽，不支持设置线型。

• 工程图中，草图线宽不保存在颜色方案中。

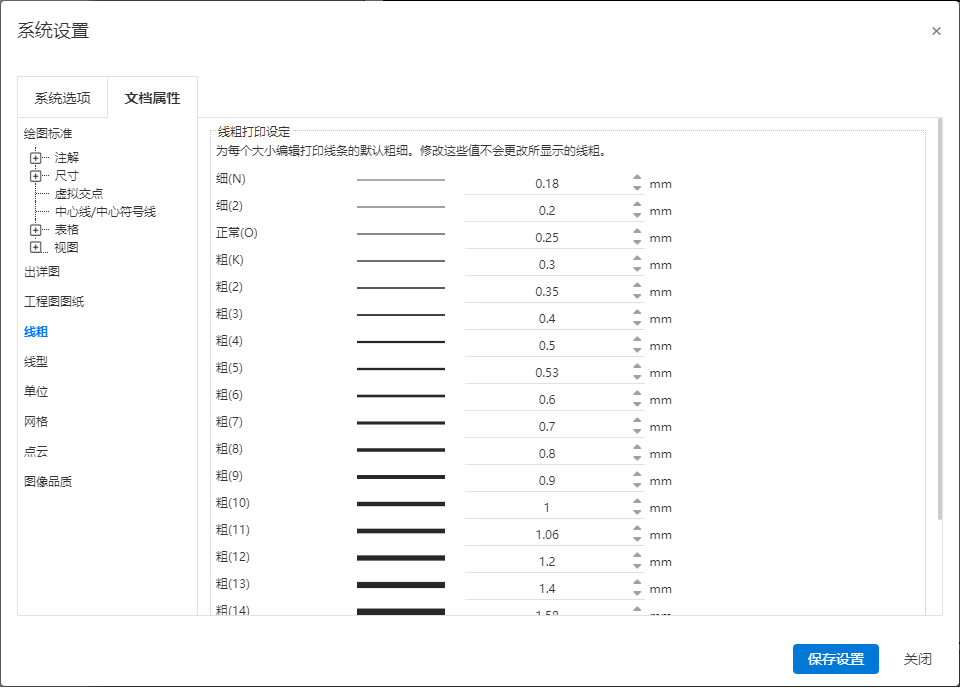

线粗

工程图系统设置-文档属性中新增线粗，可以管理线粗。

说明：

• 仅工程图中可以进行设置的调用；零件和装配中不显示线粗页面，只能调用默认设置，不能进行自定义。

• 设置后的线粗在导出、打印时，部分软件或硬件设备不支持自定义线宽，将自动调整为最接近的可用线宽。

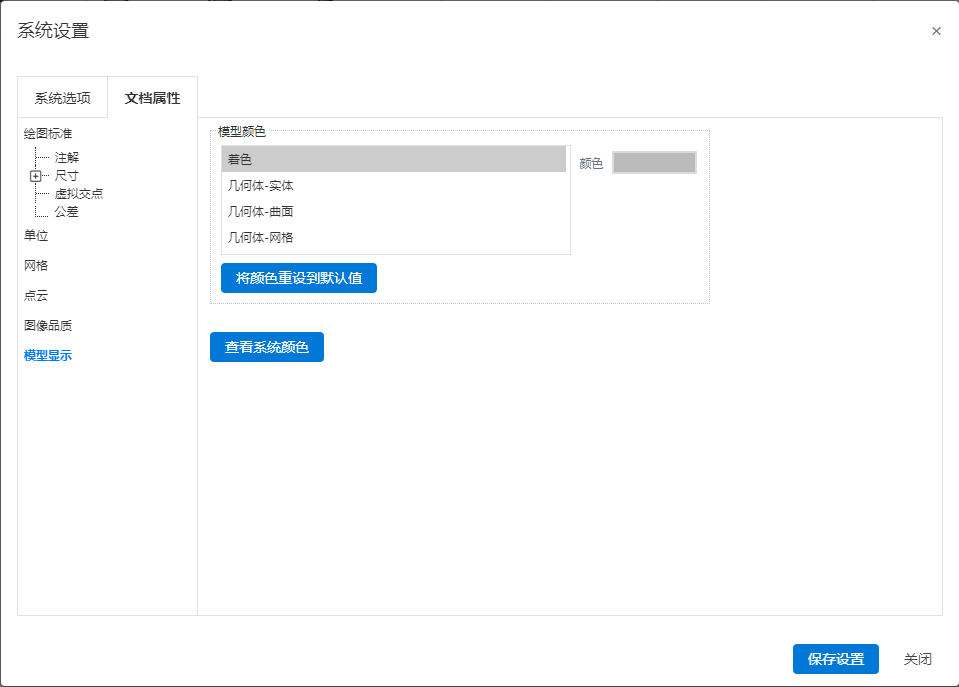

模型显示

系统设置中增加模型显示相关设置，与颜色设置可以相互跳转。

控件说明：

• 着色：控制零件的默认外观，此项与“设置外观”功能中“零件”层级的设置保持双向同步。

• 几何体-实体/曲面/网格：控制对应几何体的外观。仅在零件文档中显示。

• 将颜色重设到默认值：单击此按钮，将各颜色恢复为默认值。

• 查看系统颜色：单击“查看系统颜色”，跳转到“系统设置-系统选项-颜色”界面。

草图

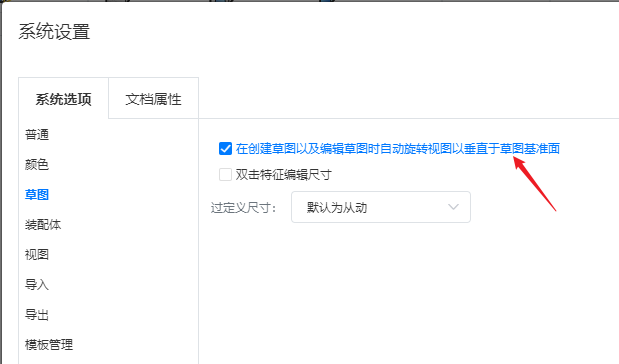

系统设置-系统选项-草图中新增“在创建草图以及编辑草图时自动旋转视图以垂直于草图基准面”选项。

说明：

• 勾选后，支持在创建草图以及编辑草图时自动旋转视图以垂直于草图基准面。

显示

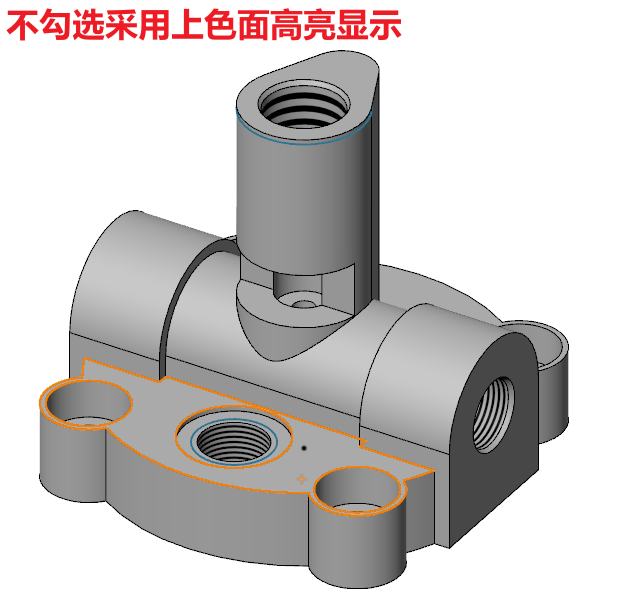

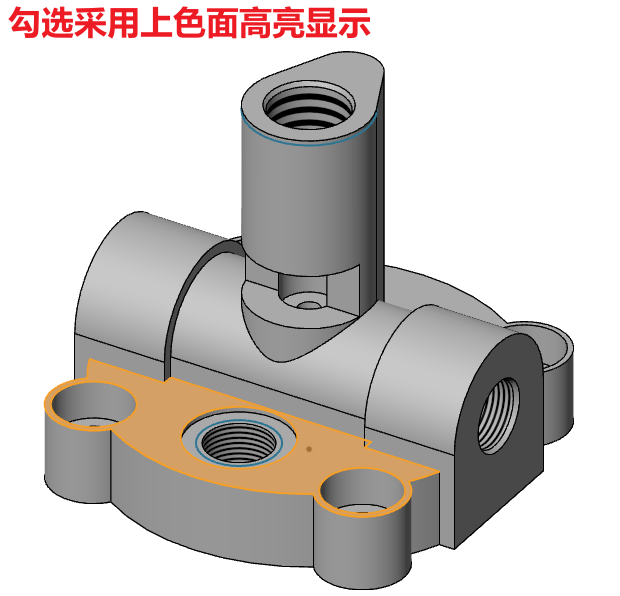

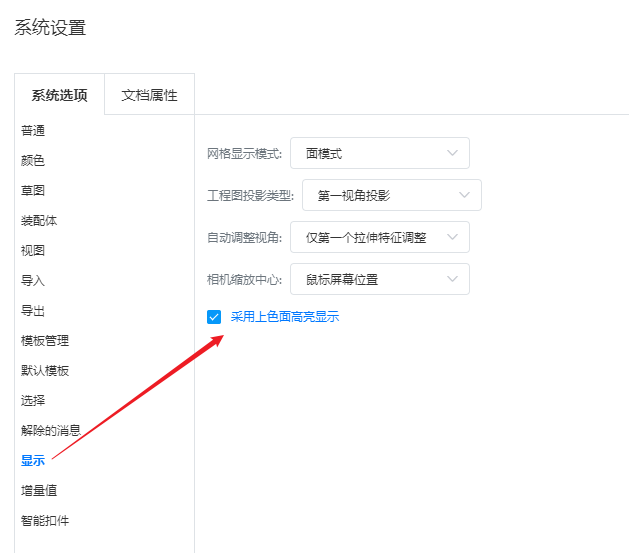

显示设置中增加“采用上色面高亮显示”勾选项，可以控制拾取面时，是否整个面高亮。

选择

“启动通过透明面选择”设置项交互优化，支持拾取元素时按住Shift键，以暂时切换系统设置中“启动通过透明面选择”的效果。

说明：

• 不按住Shift拾取元素，与当前勾选状态的效果一致。

• 当前为勾选状态，按住Shift拾取元素，为不勾选此选项的效果。

• 当前为不勾选状态，按住Shift拾取元素，为勾选此选项的效果。

颜色

系统设置-颜色-工程图颜色中新增可设置颜色的类型。

说明：

• 系统设置的中设置的工程图颜色可以通过“线型”命令中的颜色-“默认”选项被应用。

• 有关“工程图”的颜色设置仅在工程图文档中生效。
