草图

剪裁

新增“忽略对参考线的剪裁”功能，勾选此项后，在剪裁过程中不会影响到参考线。

中心线

插入线条命令新增中心线功能，以便快速绘制参考线。

使用方法：

1） 进入草图。

2） 单击直线下拉框的中心线命令。

3） 在视口中依次单击，指定线的端点，绘制的线为参考线类型。

4） 可以连续绘制多段线。

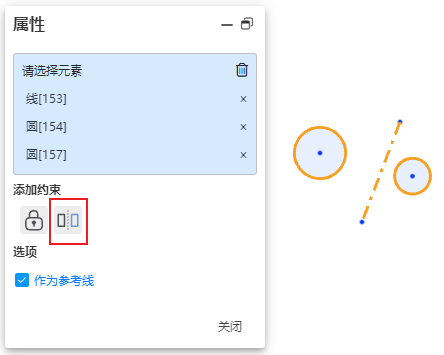

对称约束

优化对称约束逻辑，并支持与草图外元素进行约束。

说明：

1） 您可以拾取当前草图内的一条参考线，或与当前草图垂直的一个基准面作为对称轴。

2） 拾取三个可以对称的元素即可添加对称约束，没有拾取顺序要求。

3） 您可以拾取草图外元素添加对称约束。

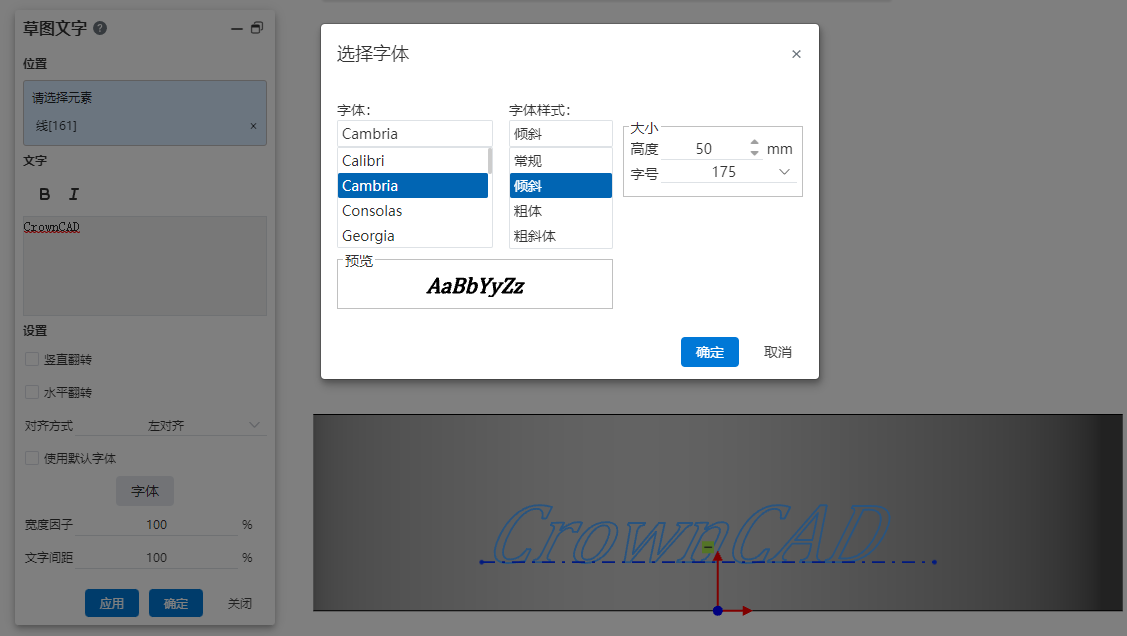

字体

草图字体支持自定义字体以及更多设置。

使用方法：

1） 打开“系统设置-系统选项-模板管理-字体”，使用新增功能上传自定义字体。

2） 进入草图。

3） 创建草图文字。

4） 取消“使用默认字体”，单击字体按钮，在弹出的对话框中选择字体并进行相关设置。

对话框控件说明：

• 字体：在列表中选择需要使用的字体。

• 字体样式：可以选择不同的字体样式，如加粗、倾斜等。

• 大小：可以通过高度或字体方式来调整字体大小。

• 预览：查看当前设置的预览。
