BOM

自定义属性

自定义属性新增坯料尺寸及坯料计算功能，用于指导零件加工前的坯料准备。

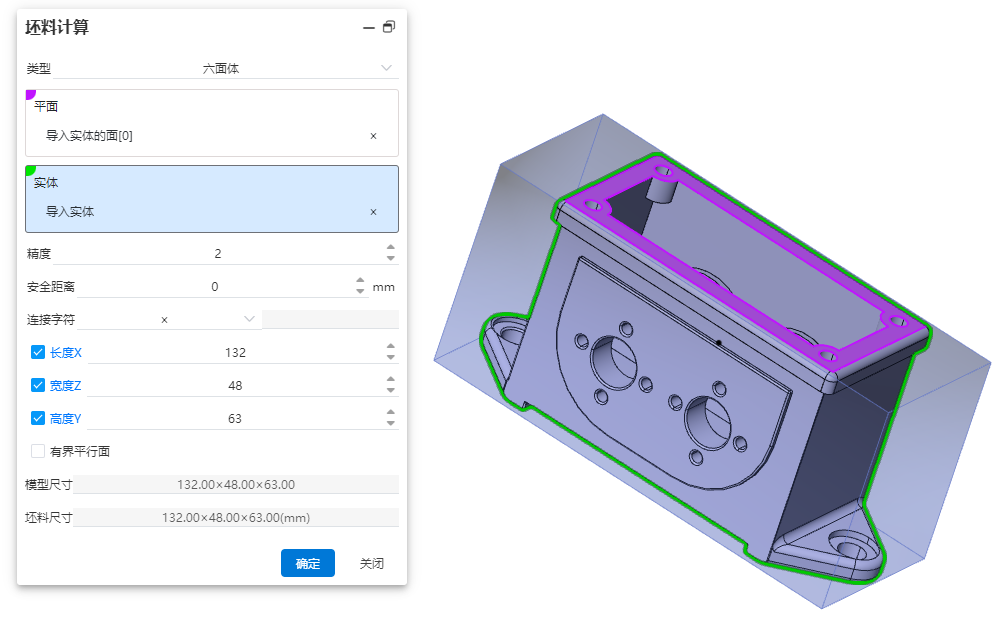

控件说明：

• 类型：控制坯料计算的类型，可选择六面体与圆柱体两种类型，不同类型不同的参数项不同。

• 平面：作为坯料创建的参考面，可选择实体平面、曲面平面与基准面。

• 精度：控制坯料尺寸显示精度，可手动输入数字、鼠标滚动调整、增减按键调整及函数表达式，支持变量参数。

• 安全距离：控制坯料外轮廓增加量，默认为零，可设置正值与负值。

• 连接字符：设置坯料尺寸之间连接符号，提供四种种型式，默认“×”，可下拉选择“*”“-”，也可直接输入连接字符，不限制内容。

• 长度/宽度/高度：默认根据安全距离进行自动计算坯料尺寸；支持手动输入数值，手动输入后设置安全距离，恢复自动计算数值。

• 有界平行面：控制是否创建坯料参考面的平行平面。勾选后，不可设置安全距离，同时长度/宽度/高度输入框置灰，无法手动输入数值。

• 模型尺寸：拾取平面和实体后，显示所选模型的尺寸参数。

• 坯料尺寸：显示设置参数后的坯料尺寸。

使用方法：

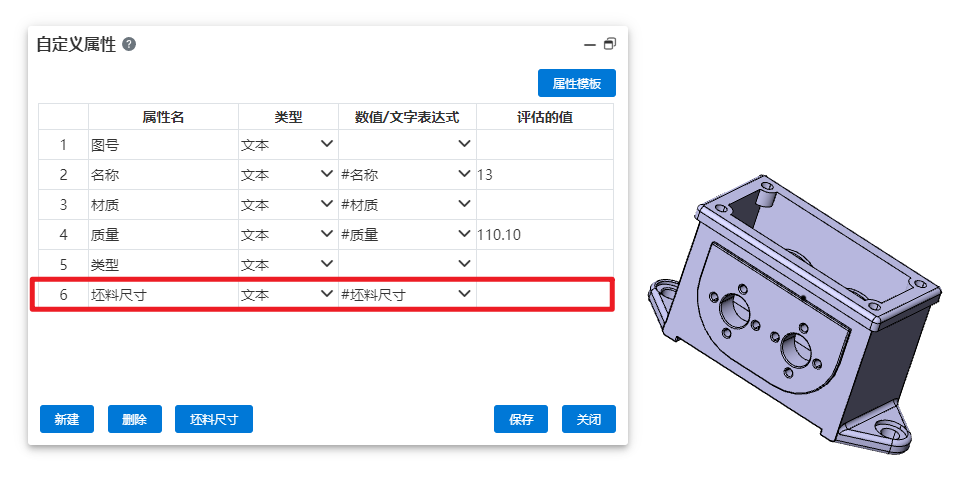

1） 点击BOM-自定义属性开启命令。

2） 在任意行中的数值/文字表达式下拉框中选择“坯料尺寸”，在评估的值中显示当前的坯料尺寸。

3） 点击“坯料尺寸”按钮开启坯料计算命令。

4） 选择坯料计算的类型。

5） 拾取坯料创建参考面及零件中的实体。

6） 设置坯料尺寸显示精度。

7） 设置坯料外轮廓增加量。

8） 设置坯料尺寸之间连接符号。

9） 手动设置或使用自动计算的长度/宽度/高度。

10） 设置是否有界平行面。

11） 点击确定完成坯料计算，新设置的坯料尺寸填充至评估的值中。
