# 管路

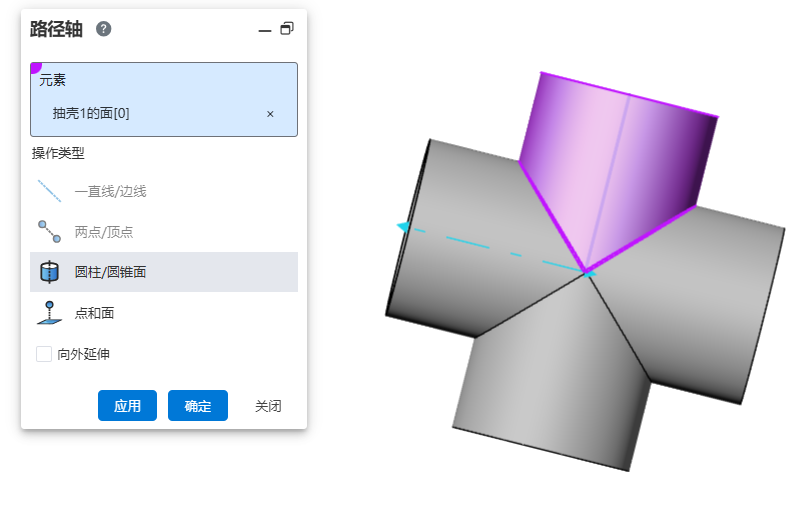

# 路径轴

路径轴可用来在管路中用来设置路径线的途经位置,创建过程与创建基准线类似。

使用方法:

  1. 新建零件,绘制完成后,点击“步路-路径轴”。

  2. 拾取几何元素,确定位置。

  3. 路径轴长度默认和选择的元素有关,当需要修改路径轴长度时,可通过设置延伸参数来调节路径轴的长度。

操作类型说明

  • 一直线/边线:基于一条直线或边线创建一条路径轴。【边线可以是草图、实体、曲面边线】

  • 两点/顶点:基于两个点的连接线,创建一条路径轴。【点可以是草图点、实体顶点、线中点、原点。】

  • 圆柱/圆锥面:一个圆柱面/圆弧面,创建与轴线重合的路径轴。【只可单选一个圆柱/圆锥面】

  • 点和面:基于一个点和一个面,创建通过点且与面垂直的路径轴。

# 创建管路

创建管路时显示管路参数,可预设管路参数,设置好参数后进入管路再打开管路参数功能,显示的数值和创建时设置的一致,创建管路的流程不变。

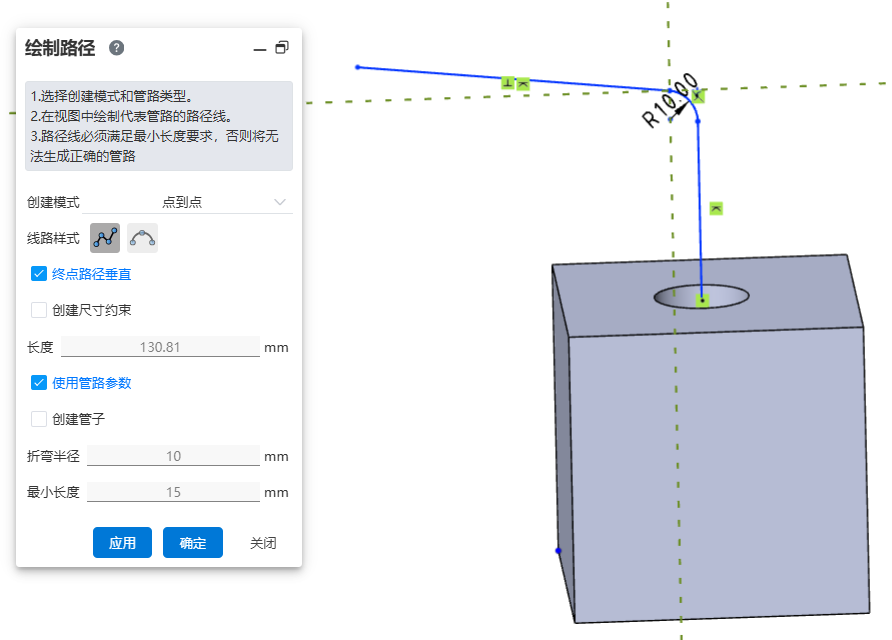

# 绘制路径

绘制路径选择点到点模式时,增加勾选项“终点路径垂直”,当路径的终点选择圆形边线或连接点时,勾选此项后连接终点的路径线将和其相连的一根线保持垂直关系,不勾选时和CC26R1版本中效果一致。

# 自动布线

自动布线通过Tab页区分硬管和软管,自动布线时,支持拾取多个路径轴且按照拾取的顺序从起点-路径轴1-路径轴2-……-终点的顺序自动布线。

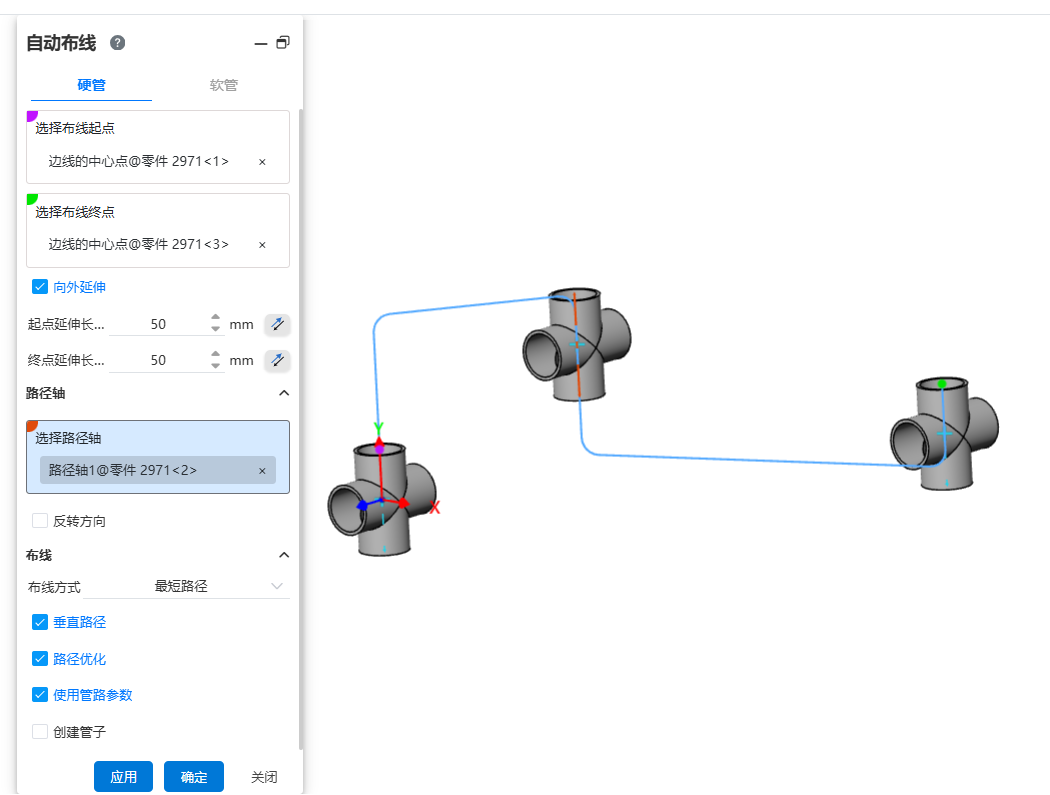

# 硬管自动布线

使用方法:

  1. 插入管路零部件。

  2. 点击“自动布线”命令,分别选择线的起点和终点。

  3. 根据需要选择是否向外延伸。

  4. 根据需要选择是否拾取路径轴,拾取路径轴时可设置每个路径轴的方向。

  5. 选择布线方式。

  6. 设置管路参数以及选择是否创建管子。

对话框控件说明:

  • 路径轴:可拾取一个或多个当前管路中的路径轴

  • 反转方向:拾取路径轴后可通过此选项调整路径线经过该路径轴的方向

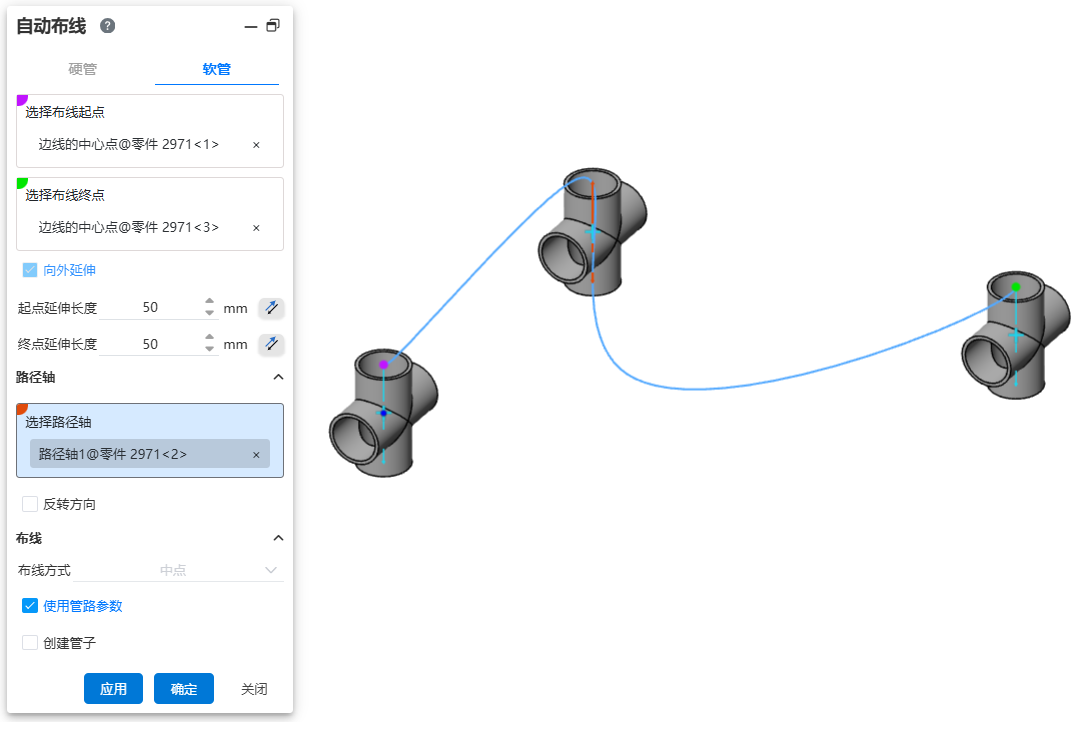

# 软管自动布线

创建或激活管路后,在所选的两个连接点之间自动绘制软管路径线。

使用方法:

  1. 插入管路零部件或绘制路径。

  2. 点击“自动布线”命令,切换至软管。

  3. 分别选择线的起点和终点。

  4. 设置向外延伸长度。

  5. 根据需要选择是否拾取路径轴,拾取路径轴时可设置每个路径轴的方向。

  6. 选择布线方式。

  7. 设置管路参数以及选择是否创建管子。

对话框控件说明:

  • 布线起点、终点:可选择所有连接点和当前管路路径线的端点。

  • 向外延伸:自动步路的路径线沿着规则定义方向额外生成首、尾两条线条。

  • 路径轴:可拾取一个或多个当前管路中的路径轴。

  • 反转方向:拾取路径轴后可通过此选项调整路径线经过该路径轴的方向。

  • 布线方式:可选中点、端点、全部点。

  • 使用管路参数:勾选后,绘制路径的后续所有尺寸参数置灰,并使用“管路参数”中的数据。若不勾选,用户可以自定义管路参数。

  • 创建管子:不勾选时则只绘制路径,不创建管子,默认不勾选。勾选后按照后续选项和数值,生成路径的同时创建管子。用户可以自定义管子的参数以及是否使用等级驱动。

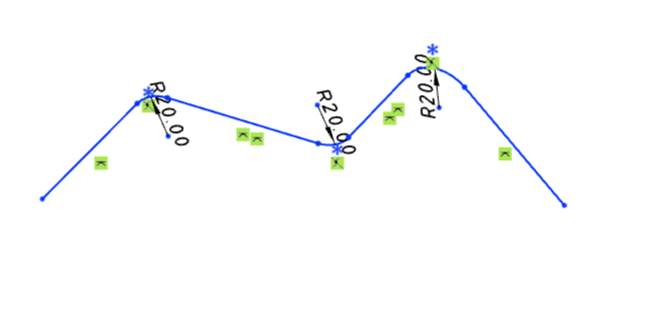

# 自动折弯角

自动为路径链上所有相邻路径线之间添加折弯角。

使用方法:

  1. 在激活路径的条件下,绘制多条连续的直线。

  2. 点击“自动折弯角”,拾取任意条路径线,填充整条路径。

  3. 设置圆角参数后点击确定可在每个拐角处自动生成一个圆角。

对话框控件说明:

  • 选择路径:在视口中拾取路径线,自动填充路径线所属的整条路径。

  • 使用管路参数:勾选此项,半径大小不可修改。默认为10mm。不勾选此项,可以自定义折弯角大小。

  • 保持拐角约束:保持折弯角与两条边线的相切约束。

  • 标注每个折弯角尺寸:当选择多个位置设置折弯角时,勾选此项,可以使每个折弯角都有尺寸标注。不勾选此项,则只会标注其中一个折弯角。
