工程图

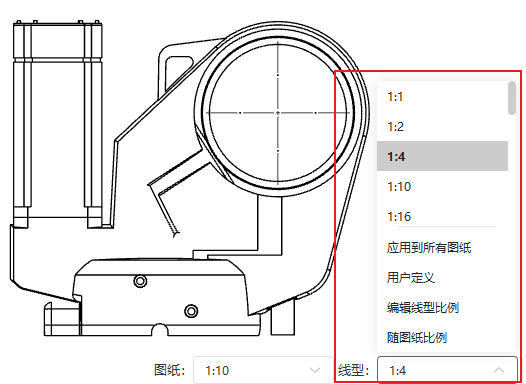

线型缩放

支持设置虚线等线型的缩放比例，影响线型的疏密程度。

使用方法：

1. 打开工程图图纸。
2. 单击右下角线型的下拉框。
3. 在弹出的选项中选择要使用的线型缩放比例。

对话框控件说明：

• 应用到所有图纸：将比例应用到当前工程图内的所有图纸。

• 用户定义：可以自定义列表中没有的比例。

• 编辑线型比例：可以编辑列表中的比例。

• 随图纸比例：线型缩放比例与图纸有关，该选项是CC 2026 R2以及更早版本中的线型效果。

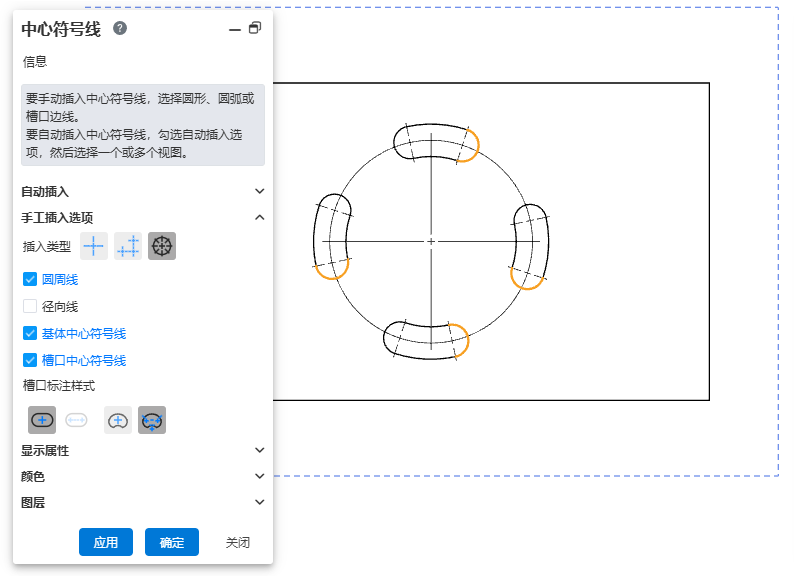

中心符号线

支持对槽口添加多种样式的中心符号线。

使用方法：

1. 单击“中心符号线”命令，打开对话框。
2. 使用自动插入勾选槽口，或手动在视口中选择槽口边线。
3. 通过插入类型和槽口标注样式修改槽口中线符号线的样式。
4. 单击确定，完成创建。

注释

鼠标指向注释可显示其关联属性。

使用方法：

1. 使用注释命令中的“链接到属性”功能创建关联属性的注释。
2. 鼠标指向视口中创建完成的注释，右下角显示关联属性。

注：双击编辑注释时，关联属性整体将显示蓝色底色，以便与普通文本内容进行区分。

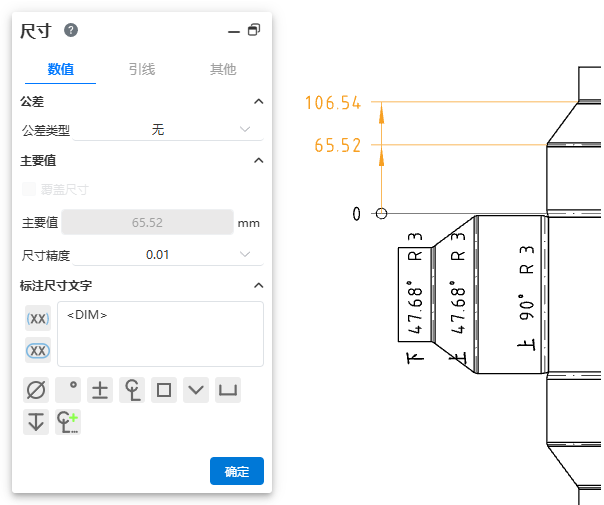

尺寸标注

尺寸支持标注钣金平板型式视图的折弯线。

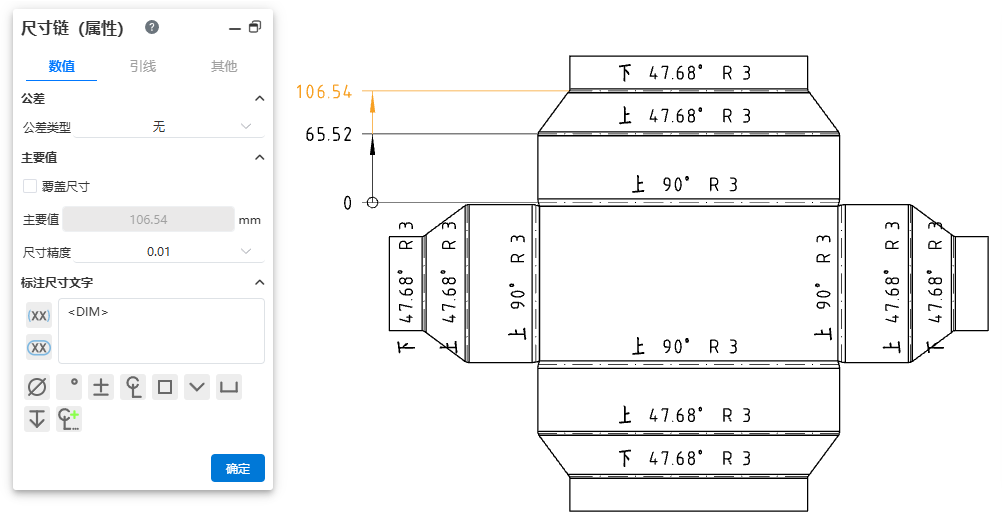

尺寸链

尺寸链支持批量修改公差、箭头等内容。

使用方法：

1. 在视口中通过框选或按住Ctrl多选尺寸链的尺寸。
2. 在尺寸对话框中修改参数，所选尺寸相关参数被统一修改。
3. 单击确定，结束修改。
