钣金

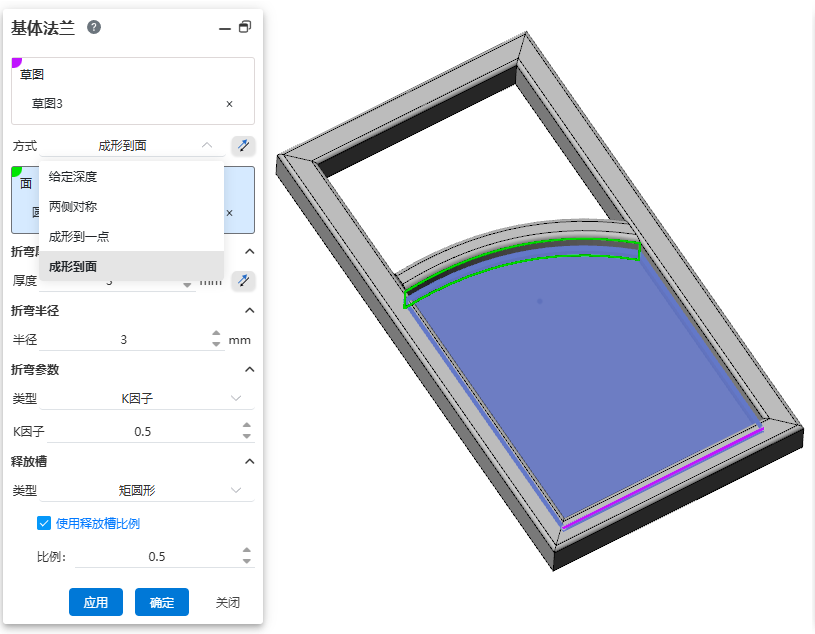

基体法兰

基体法兰新增“成形到一点、成形到面”方式，以便灵活控制基体法兰的终止条件。

使用方法：

1. 单击“基体法兰”命令，打开对话框。
2. 拾取非封闭轮廓草图。
3. 方式选择“成形到一点/成形到面”。
4. 拾取用于终止拉伸的点/面。
5. 单击确定，完成创建。

边线法兰

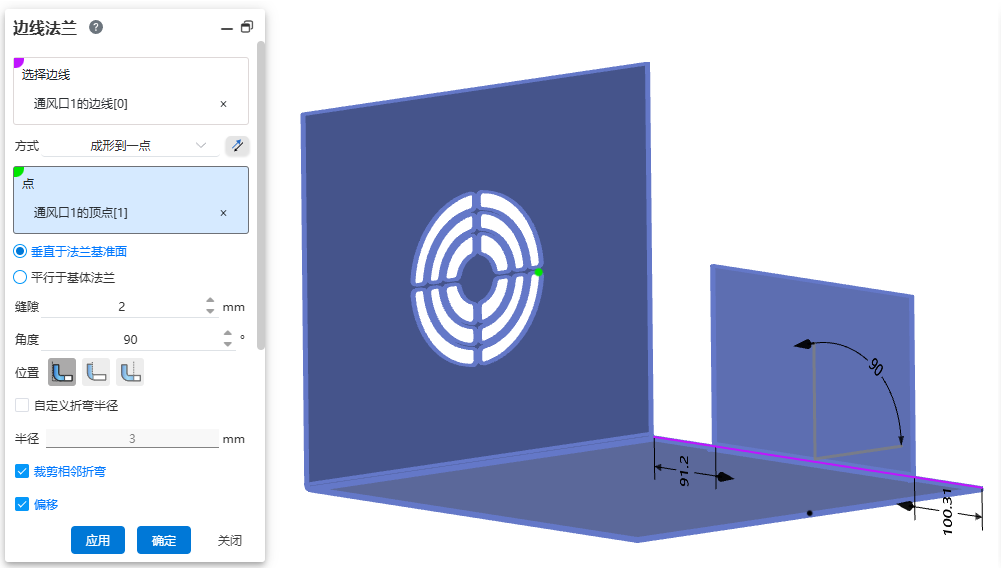

成形到一点

边线法兰新增“成形到一点”方式，以便灵活控制边线法兰的终止条件。

使用方法：

1. 单击“边线法兰”命令，打开对话框。
2. 拾取边线。
3. 方式选择“成形到一点”。
4. 拾取用于终止拉伸的点。
5. 设置点的作用方向“垂直于法兰基准面/平行于基体法兰”。
6. 单击确定，完成创建。

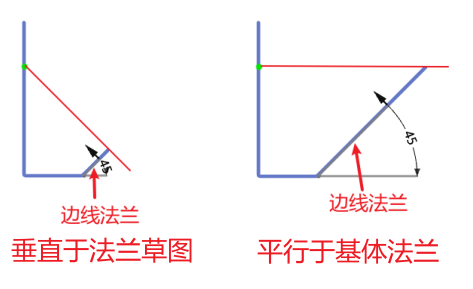

对话框控件说明：

• 垂直于法兰草图：所选点的作用方向与边线法兰垂直。

• 平行于基体法兰：所选点的作用方向与基体法兰平行。

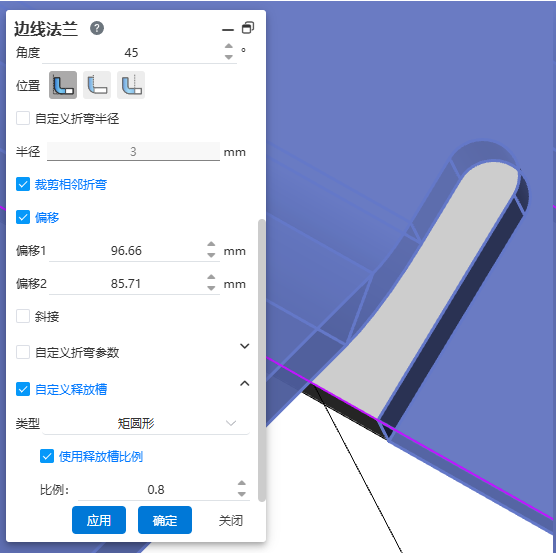

使用释放槽比例

边线法兰新增使用释放槽比例功能，可以通过与钣金厚度的比例控制释放槽大小。

使用方法：

1. 单击“边线法兰”命令，打开对话框。
2. 拾取边线。
3. 设置偏移，使法兰两侧出现释放槽。
4. 勾选“自定义释放槽”，释放槽类型选择“矩形/矩圆形”，勾选“使用释放槽比例”。
5. 设置释放槽比例。
6. 单击确定，完成创建。

注：比例值=释放槽宽度/钣金厚度，释放槽长度＝释放槽宽度。

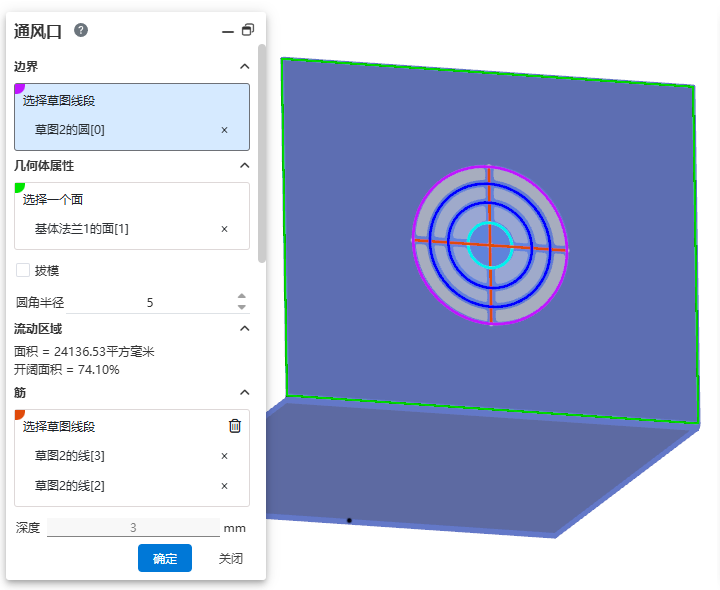

通风口

新增通风口命令，可以快速在模型上快速生成通风口。

使用方法：

1. 单击“通风口”命令打开对话框。
2. 选择边界草图，指定通风口的外部边界。
3. 选择要创建通风口的面。
4. 根据需要拾取“筋、翼梁、填充边界”。
5. 设置圆角半径等参数。
6. 该功能参数较多，设置完成后，单击“添加或更新收藏”可以将参数收藏起来，后续通过选择收藏直接复用参数。
7. 单击确定，完成创建。

对话框控件说明：

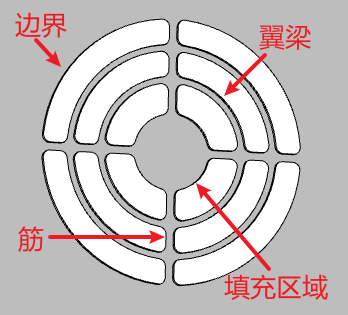

• 边界：

  • 选择草图线段：选择代表通风口边界的草图线，支持多条线组合成封闭轮廓。

• 几何体属性：

  • 选择一个面：选择要放置通风口的面。

  • 拔模：勾选后可设置拔模。

  • 圆角半径：设置通风口中边界、筋、翼梁和填充边界之间相交处的圆角半径。设置为0则不添加圆角。

  • 流动区域：根据预览自动计算该通风口的流动区域。

• 筋：

  • 选择草图线段：选择代表筋的草图线。

  • 深度：设置筋的深度。在钣金实体上的筋深度固定与钣金厚度相等。

  • 宽度：设置筋的宽度。

  • 离指定面的距离：设置筋的起始位置与面的等距距离。

• 翼梁，填充边界：与筋相似，相关参数分别控制“翼梁、填充边界”。

• 收藏：

  • 下拉框：用于选择已收藏的参数。

  • 添加或更新收藏：用于将当前参数创建为新收藏，或更新至已有收藏。

  • 删除收藏：用于删除已有收藏。
