几何体分析

---

使用“几何体分析”命令，可以识别出零件中可能引起问题的几何实体。

使用方法：

1） 单击“几何体分析”命令。

2） 设置要分析的内容和参数。

3） 单击“计算”，等待计算完成。

4） 在分析结果中单击查找到的项目，视口中高亮显示。

5） 单击关闭，结束分析。

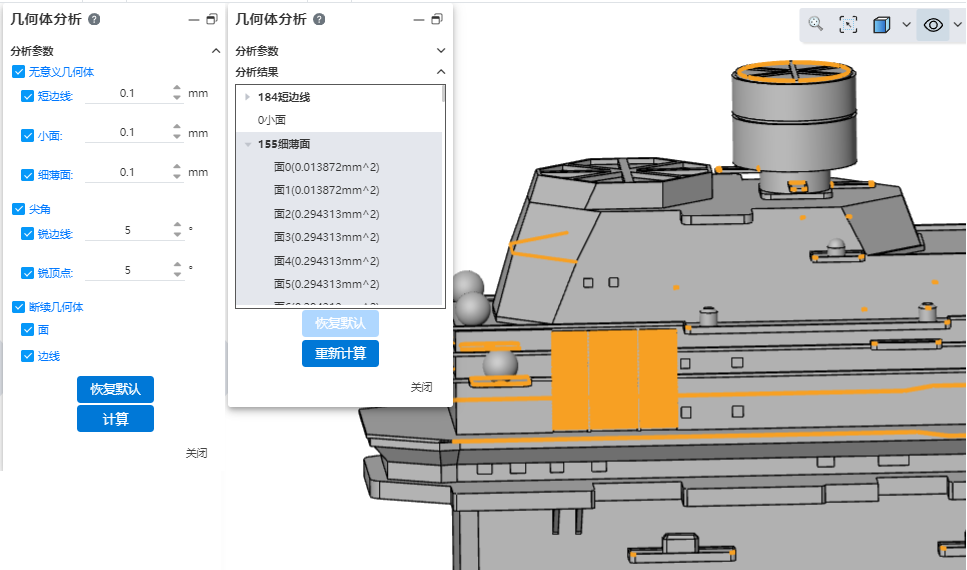

对话框控件说明：

• 分析参数：选择要检查的内容并设置其参数。

• 分析结果：显示分析的结果。

• 恢复默认：单击可恢复分析参数设置。

• 计算：单击开始进行计算。

分析参数内容说明：

• 无意义几何体：

  • 短边线：低于指定长度的边线。

  • 小面：所有边线都低于指定长度的面，面区域小于指定长度的平方。

  • 细薄面：具有很高的高宽比例的面。

• 尖角：

  • 锐边线：两个相邻面之间的角度小于设定值的边线。

  • 锐顶点：两个相邻边线之间的角度小于设定值的顶点。

• 断续几何体

  • 面：存在位置或曲率不连续区域的面。

  • 边线：存在位置或曲率不连续区域的线。
