曲率

---

显示所选面/线的曲率梳状图。

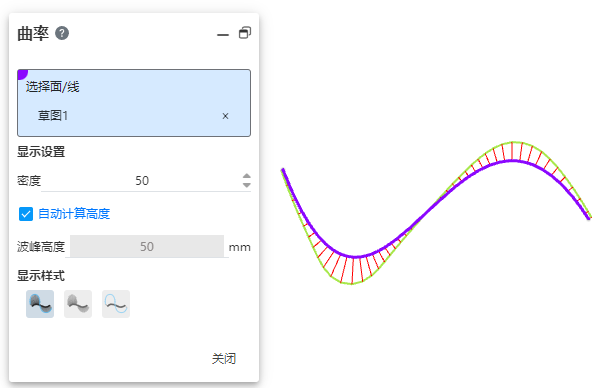

点击，打开曲率对话框。选择线、面或实体，显示曲率梳状图，如下图所示。

各控件说明：

• 拾取框：可以拾取线、面、实体，不可多选。

• 密度：控制曲率梳的密度，数值越大，单位长度内显示的曲率梳越多。

• 自动计算高度：默认勾选，系统自动调整曲率梳的高度。

• 波峰高度：控制曲率梳的高度，取消勾选自动计算高度后可手动修改。

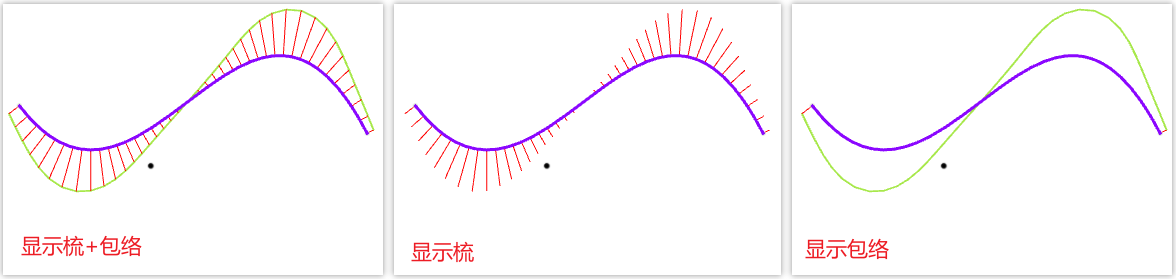

• 显示样式：调整曲率梳状图样式，效果如下。

注意

1.拾取面或实体时，将显示其边线的曲率梳状图。

2.鼠标指向视口中的曲率梳，显示对应位置的曲率值。
