拔模分析

---

零件文档中新增【拔模分析】命令。用于直观地评估模型是否有足够的拔模角度，生产时是否可以从模具中脱落。

使用方式：

1） 单击评估模块的【拔模分析】命令。

2） 设置拔模方向和其他参数。

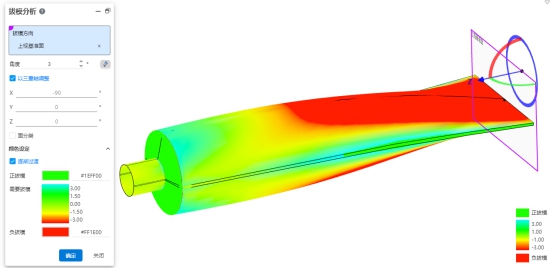

3） 视口中实时显示分析结果。

4） 单击确定，分析结果保持显示状态。

5） 再次单击评估模块的【拔模分析】命令，分析结果消失，结束。

对话框元素说明：

• 拔模方向：拾取一个平面或基准面作为拔模方向

• 拔模角度：支持输入的范围[0,89]，以此角度作为参考拔模角度，与模型中现有的角度进行对比。

• 反向：点击可反转拔模分析的方向。

• 以三重轴调整：勾选后在拔模方向面上显示一个三重轴，拖拽以调整拔模方向。

• 旋转角度：勾选以三重轴调整时显示，显示当前绕X/Y/Z轴旋转的角度，不能编辑。

• 面分类：勾选后对不同的面进行分类并设置不同的颜色，同时统计每种类型面的总数。

• 查找陡面：仅勾选面分类时显示该项。勾选后会根据拔模分析结果识别陡面，当曲面上有些点能满足拔模角度要求，而有些点不能满足时就会产生陡面。

• 逐渐过渡：不勾选面分类时才显示此选项。勾选后仅需要拔模的面以连续的渐变色来显示。

• 正拔模：面的角度相对于拔模方向大于参考角度，满足该条件的面显示为此颜色。

• 需要拔模：面的角度小于负参考角度或大于正参考角度，满足该条件的面显示为此颜色。

• 负拔模：面的角度相对于拔模方向小于负参考角度，满足该条件的面显示为此颜色。

• 跨立面：勾选面分类时显示此项，包含正和负拔模的面显示为此颜色。

• 正陡面：勾选面分类和查找陡面时显示此项，带有正拔模的陡面显示为此颜色。

• 负陡面：勾选面分类和查找陡面时显示此项，带有负拔模的陡面显示为此颜色。
