快速测量

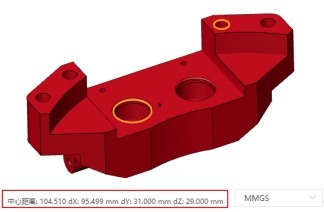

在视口右下角显示选中元素的测量结果，便于实时查看所选元素的基本信息。

• 拾取一个元素时显示的测量结果

拾取的元素	显示的测量结果
点（草图点、实体点、原点、基准点、质心）	坐标值
直线（草图线、实体边线）	线的长度
圆弧线	半径、圆心坐标
圆	直径、圆心坐标
曲线	弧长
圆柱面	直径
圆弧面	半径
除上述元素以外的元素	不显示任何信息

• 通过Ctrl选择两个元素，显示的测量结果

拾取的元素	显示的信息
点--点、圆、圆弧线、曲线、圆柱面 直线--圆柱面、圆弧面	距离、dX、dY、dZ
点-直线	垂直距离
两直线	非平行：角度 平行：垂直距离、总长度
直线--圆、圆弧线、曲线 圆--圆、圆弧线、曲线 圆弧--圆弧线、曲线 曲线-曲线	距离、dX、dY、dZ、总长度
圆/圆弧/曲线--圆柱面、圆弧面	距离、dX、dY、dZ
圆弧面、圆柱面	距离、dX、dY、dZ、总面积
两平面	非平行：角度 平行：垂直距离

• 拾取3个及以上的元素时不显示信息
