测量

---

测量实体边线、圆、两元素尺寸。

• 点击，显示如下。

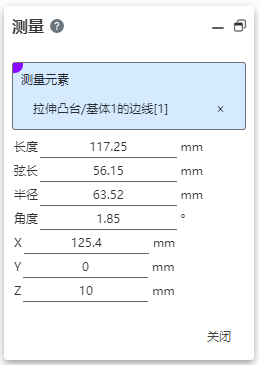

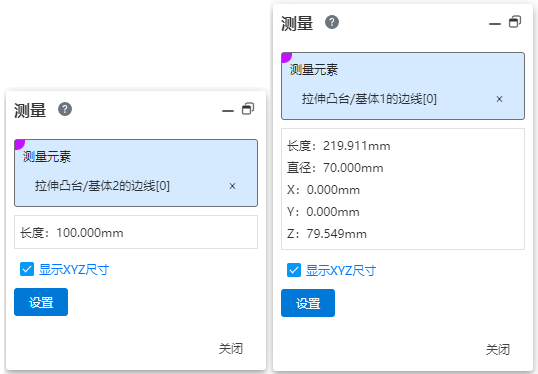

• 选择实体的一条边线、草图或圆弧，显示测量尺寸。

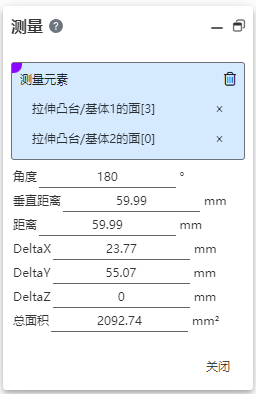

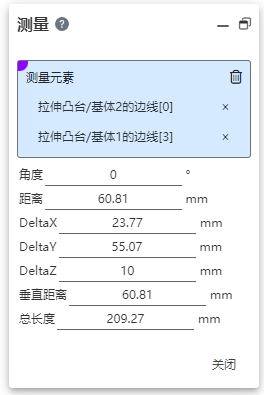

• 选择两个面或两条线，显示测量尺寸。

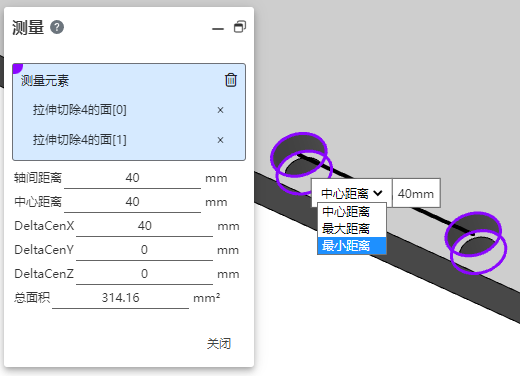

• 选择两个圆/圆弧线或面，默认显示测量中心距尺寸，可在视口下拉框中选将结果切换为“最大距离”、“最小距离”。



• 选择网格模型，支持点、线、面、数量等测量计算。

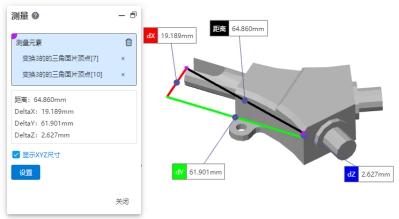

  • 拾取三角面片顶点，测量显示点的空间坐标，两个顶点显示距离。

  • 拾取三角面片边线，测量边线长度，两个边线显示角度、距离、总长度。

  • 拾取三角面片，测量面积、周长，两个分面显示角度、总面积。

  • 拾取网格体，测量三角面片数量和定点数量。支持在视口中和特征树中拾取网格体。在视口中，鼠标放在三角面片短暂停留后显示三个点，单击弹出快速拾取对话框，显示单个三角面片和三角面片的网格体

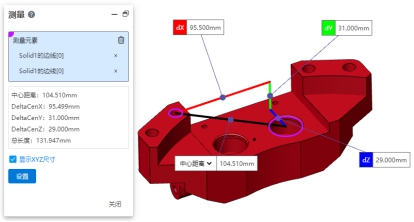

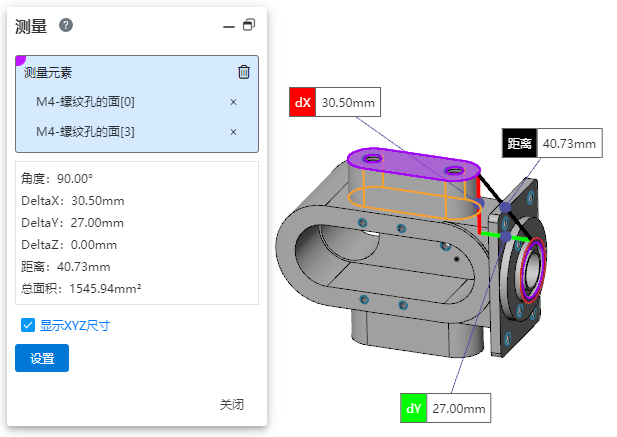

  显示XYZ尺寸：勾选后，在视口中显示元素之间的dX、dY、dZ的测量值。



  设置：设置测量的单位和参数，精度越高测量速度越慢。
