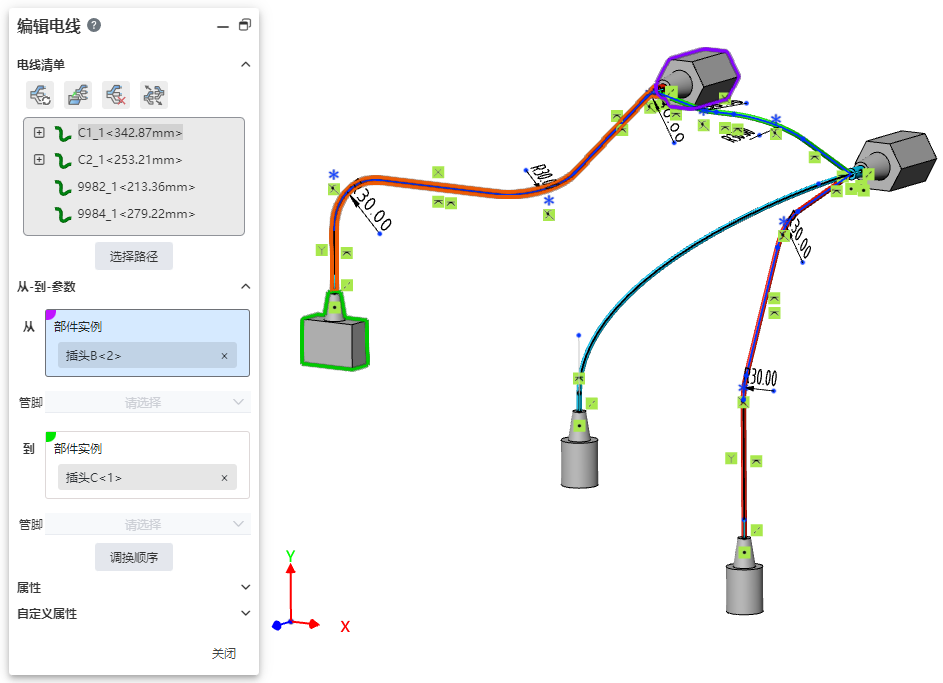

编辑电线

---

使用【编辑电线】功能，可编辑、修改和新增电线。

对话框说明：

• 刷新电线： 重建整个线路中的电线和电缆。

• 添加电线： 单击选择一种线路规格添加至当前线路。

• 删除电线： 选择清单中的线缆，单击此项以删除所选线缆。

• 替换电线： 选择清单中的线缆，单击此项以修改线缆的规格。

• 电线清单： 显示当前线路中存在的电线和电缆。

• 选择路径： 选择清单中的线缆，单击在弹出的对话框中为其指定路径。

• 从-到-参数： 显示和设置从和到的部件实例以及管脚号。

• 调换顺序： 单击以互换从-到-的内容。

• 属性： 显示线路预设的电气属性。

• 自定义属性： 可以根据需要自行添加属性。

电线清单线路状态：

：正常线路。

：路径存在错误。

：未指定路径。

注： 当您指定路径时，路径必须连续，并且从一个部件实例的连接点连接到另一个部件实例的连接点。
