平展线路

---

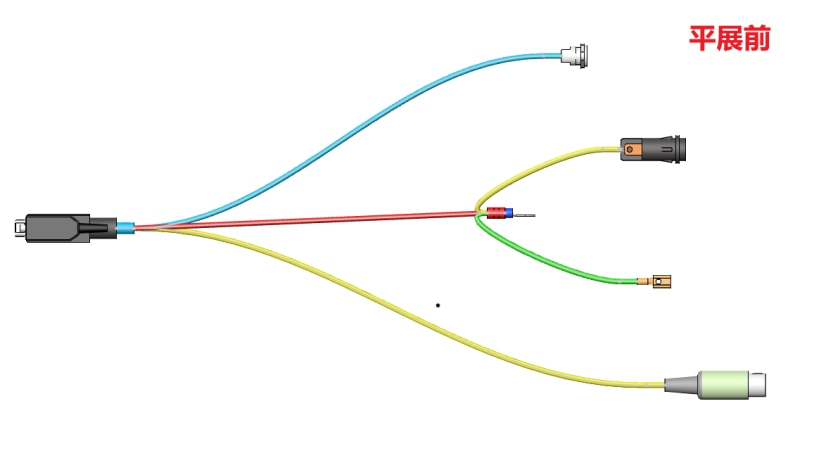

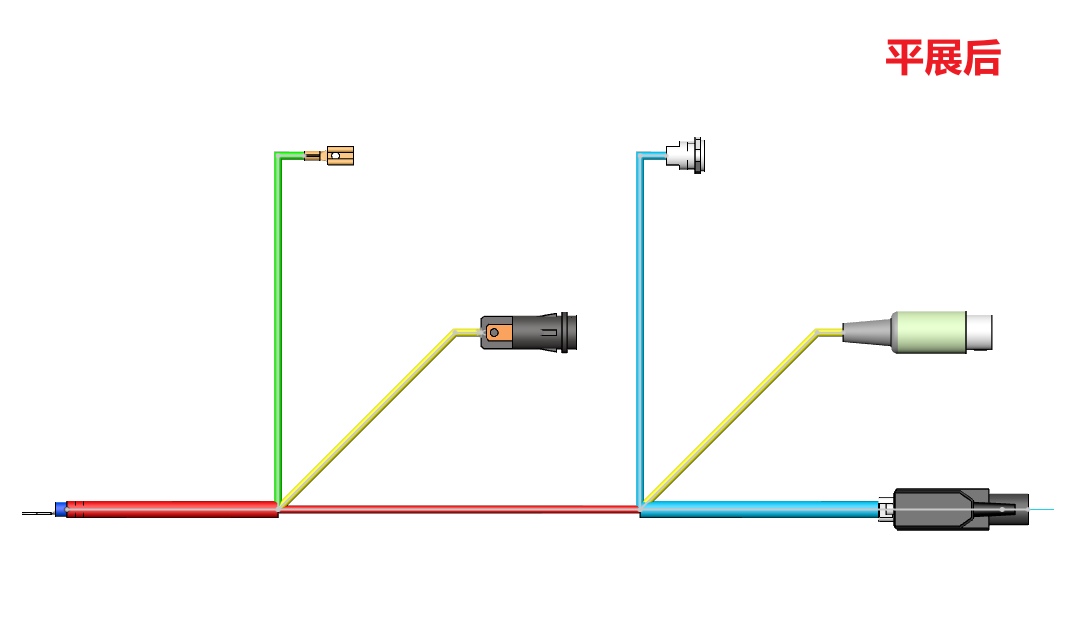

支持将线缆及其相连的部件平展至平面并拉直线条。

使用方法：

1） 选择对象：选择需要平展的线路。

2） 选择要创建的平展类型。

3） 拾取线路段，所拾取的线路段作为“主线”线段，其他线路从此线路段分叉出去。

4） 拾取平展线路中心，拾取的线路段中心展平后与原点重合。

5） 设置平展选项，控制平展所需细节设置。

6） 点击确定，完成平展线路的创建。

说明：

• 进入线路或激活已有平展线路状态下，平展线路命令禁用。

• 使用时，除步骤1）、步骤2）以外，其余均为非必选项。

• 拾取平展线路中心时，只能取已拾取的线路段草图线的端点，不能任意取点。

• 编辑平展线路时，其余命令均不可用。
