弧长尺寸

---

在三维模型上标注弧长尺寸，该命令标注的尺寸放置在“视图面板-尺寸”中。

主要功能及操作方式：

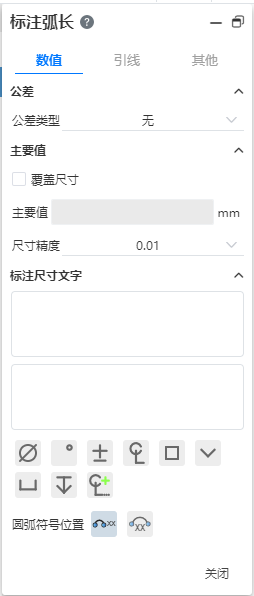

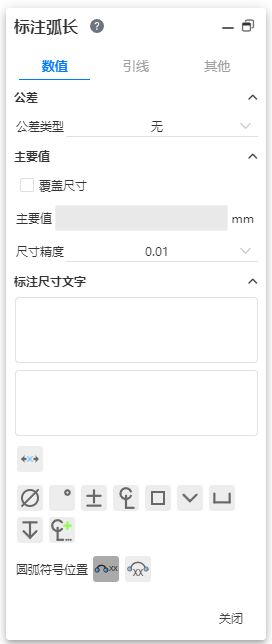

1. 点击“弧长尺寸” ，弹出对话框。

2. 标注元素：需选择一项，可选择圆弧线；选择元素后，移动鼠标选择标注放置位置。点击确定生成标注。

3. 其余参数设置同工程图-弧长尺寸设置。

4. 单击绘制完成的三维标注，三维标注呈选中高亮，弹出相应对话框，可以进行再编辑；拖动鼠标可以在标注所在平面中移动改变位置。

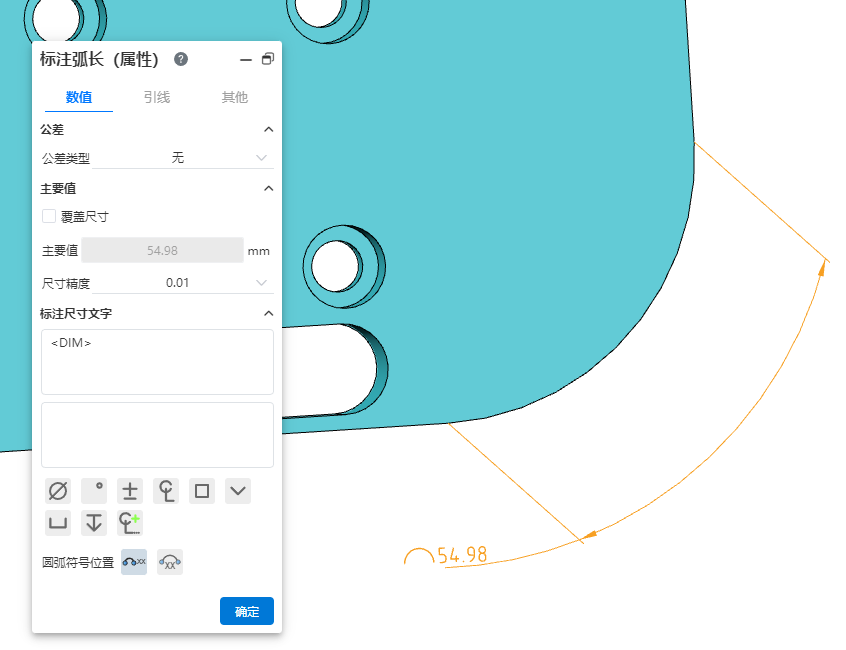

示例: 以下视图为激活视图，标注弧长尺寸，效果如下。
