自动尺寸标注

---

支持自动标注尺寸。该功能可以自动生成大部分尺寸，然后手动调整和补充后即可完成标注。

使用方式：

1） 在智能尺寸命令下拉框中单击【自动尺寸标注】。

2） 在视口中选择要标注的视图，根据需要可以指定元素或标注视图中所有元素。

3） 指定尺寸原点，或分别指定水平和数值尺寸起始点。

4） 设置尺寸模式和放置位置。

5） 单击确定，完成标注。

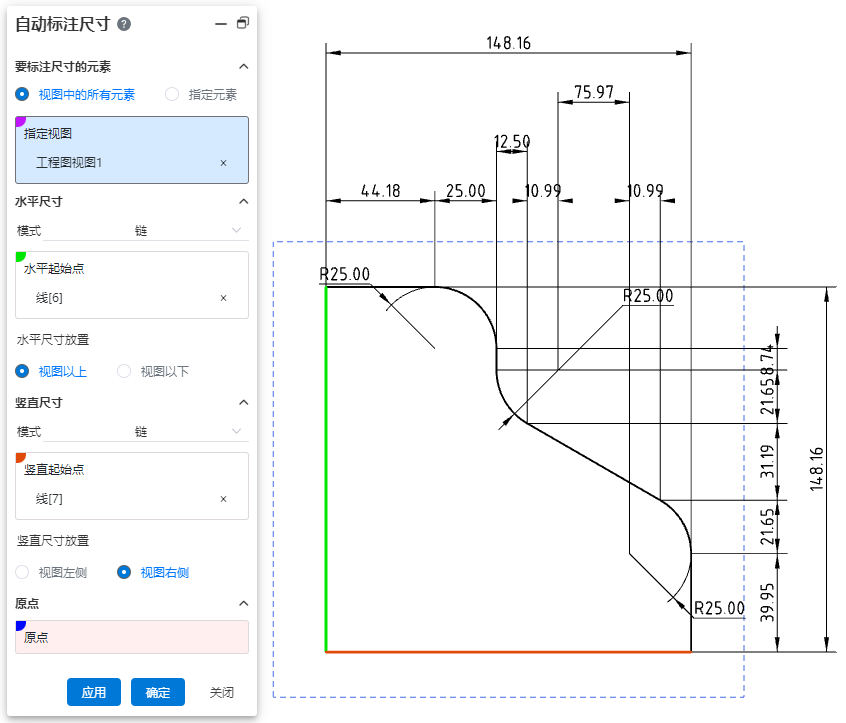

对话框控件说明：

• 要标注尺寸的元素： 可以选择“视图中的所有元素、指定元素”。

• 模式： 分别为水平/竖直尺寸选择尺寸标注模式，可选“链、基准、尺寸链”。

• 水平/竖直起始点： 分别为水平/竖直尺寸选择起始点，可拾取点、圆或与尺寸方向垂直的直线。

• 水平/竖直尺寸放置： 分别为水平/竖直尺寸选择放置在视图哪一侧。

• 原点： 选择此项，同时作为水平/竖直尺寸的起始点。可拾取点、圆。
