中心符号线

---

用于生成圆或槽口的中心符号线。

手动生成步骤：

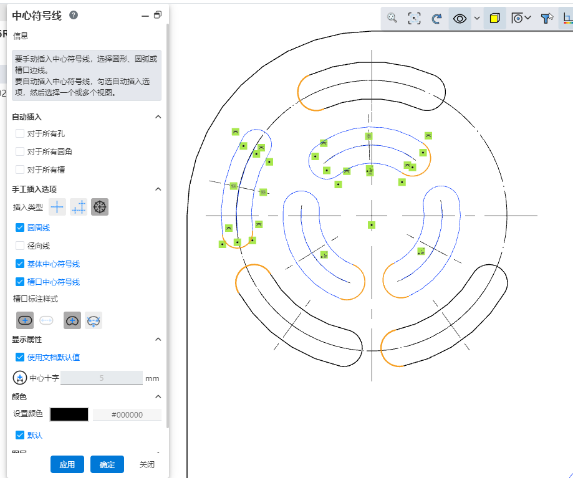

1. 点击中心符号线 命令，弹出中心符号线对话框。
2. 在视口中选择要生成中心符号线的圆/圆弧/槽口。
3. 点击确定生成所选圆/圆弧/槽口的中心符号线。

自动生成步骤：

1. 点击中心符号线 命令，弹出中心符号线对话框。
2. 在对话框中勾选要为哪些元素自动插入中心符号线。孔-整圆边线，圆角-圆弧边线，槽-直口槽边线。
3. 点击视图，视图中自动插入中心符号线。

注1：所选圆/圆弧必须正视于图纸平面。

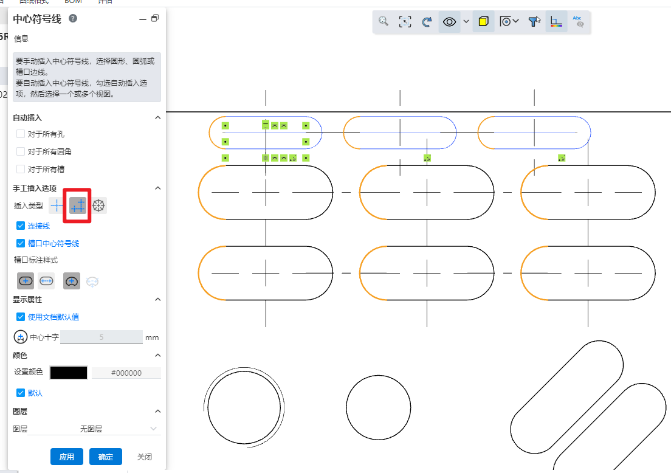

注2：在中心符号线对话框中勾选“槽口中心符号线”，选择槽口的边线才能标注槽口。

中心符号线默认超出长度可以在“系统设置-文档属性-中心线/中心符号线”中进行设置。

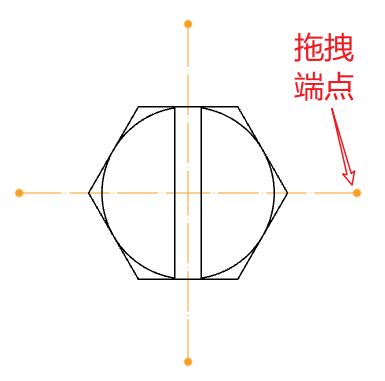

选择已经创建完成的中心符号线，拖拽中心符号线端点，可以修改中心符号线的长度。

尺寸、粗糙度等注解支持标注在中心符号线上。
