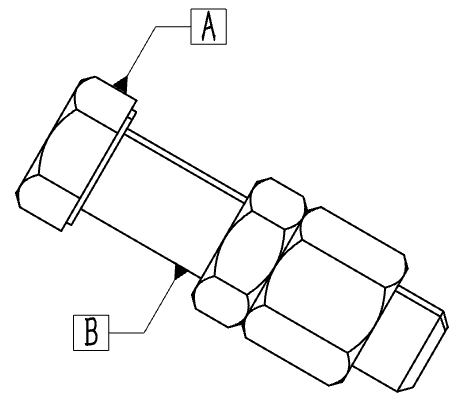

基准

---

用于生成基准标注。生成步骤如下：

1. 点击基准 命令，弹出基准对话框。

2. 在对话框中设置基准标号和样式等信息

• 基准标号：输入文本设置基准标号

• 样式：选择基准的样式

• 字体：设置标注的字体

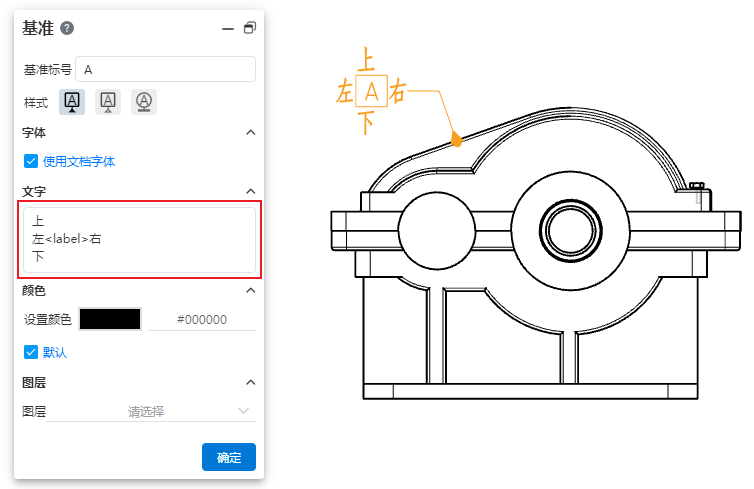

• 文字：在基准符号周围添加自定义文字

• 颜色：设置标注的颜色

3. 在视口中点击一次，确定基准指向的位置。移动鼠标出现基准预览。

4. 再次点击，将基准放置在鼠标当前位置。

5. 创建基准时支持拾取尺寸数值。吸附尺寸数值创建的基准自动合并到尺寸并与尺寸线平。

注：当基准指向边线时，引线将自动变为折线样式。
