孔表

---

支持生成孔表和相应的位置标识。

生成方式：

1）单击【孔表】命令，弹出孔表对话框。

2）选择系统提供的默认表格模板。

3）标记顺序：可展开选项，选择XY与径向任一种方式。

4）基准点：可选择点或线元素，用于定位孔的基准位置。其中点可以作为原点，线可以作为XY轴；原点可单独用于定位，但XY轴必须同时选取或选取其中一个后与原点共用。

5）孔：选择需要添加至孔表中的孔的边线或面。

6）标记类型：可展开选择，默认是ABC，可切换为123的方式。

7）下一视图：只有在插入表格的过程中才可使用，可将多个视图中的孔添加在一个孔表中。

8）单击鼠标左键，孔表在鼠标处生成。

坐标方向编辑方式：

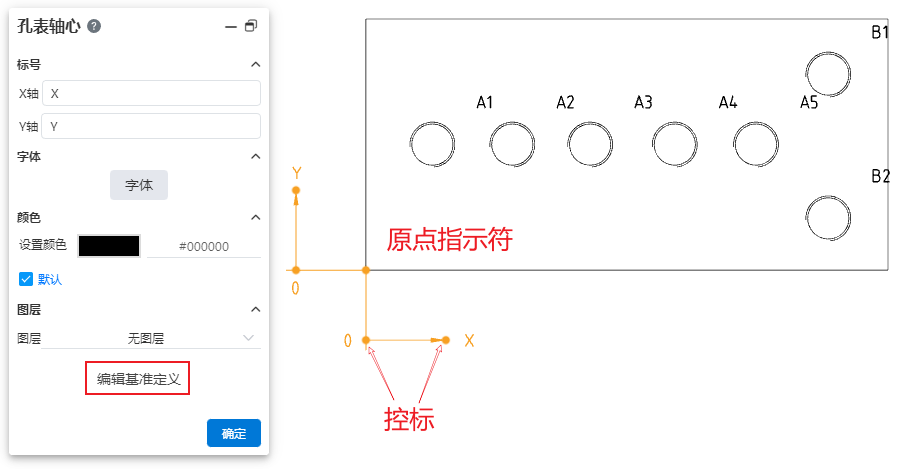

1. 选中原点指示符，弹出“孔表轴心”对话框，可设置X轴和Y轴的文字、字体、标注所属图层。

2. 单击对话框“孔表轴心”对话框的“编辑基准定义”按钮，可以重新设置坐标系基准。

3. 选中指示符，拖拽指示符控标可以使XY方向反向，以及修改箭头引线从原点的偏移距离和偏移方向。
