图层

---

支持创建、管理、删除图层。通过图层批量管理视图、标注等元素的显隐、颜色、线型等参数。

图层操作：

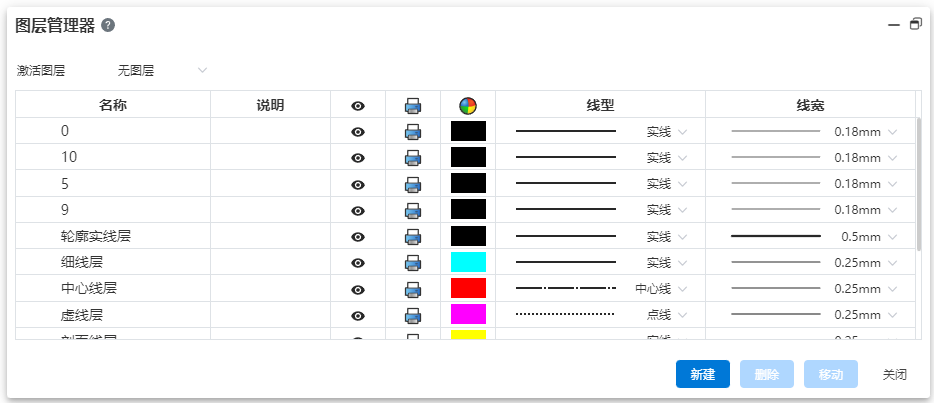

• 新建图层： 单击注解模块的【图层管理器】命令。单击新建按钮，设置图层名称和参数后，在空白处单击，完成新建。

• 删除图层： 单击注解模块的【图层管理器】命令。选择要删除的图层，单击删除，弹出确认对话框进行确认后删除。不允许删除当前正在使用的图层。

• 管理图层： 单击注解模块的【图层管理器】命令。单击要修改的图层参数，即可进行更改。

• 激活图层： 单击注解模块的【图层管理器】命令。在激活图层下拉菜单选择一种图层，所选图层为新增元素的默认图层，可选“无、跟随文档属性、图层1、2、3…”。

  • 无： 新增元素属于空图层。
  • 跟随文档属性： 新增元素属于该元素对应的系统设置-文档属性中设置的默认图层。若该元素没有对应的系统设置界面，或文档属性中的默认图层为无，则新增元素不属于任何图层。
  • 图层123…： 新增元素属于此处所选的图层，应显示图层名称。

• 修改元素所属图层： 单击注解模块的【图层管理器】命令。在视口中选择要修改的元素，在对话框中选择目标图层，单击移动按钮。

• 图层的参数和作用

参数	作用	备注
名称	区分图层	不允许重名
说明	根据需要添加图层的说明信息
显隐	控制属于该图层的元素显隐状态
打印	控制属于该图层的元素是否打印	隐藏的图层强制不打印
颜色	控制属于该图层的元素的颜色
线型	控制属于该图层的元素的线型
线宽	控制属于该图层的元素的线宽

• 图层可控制的元素，以及控制这些元素的什么参数。

元素	控制参数
草图非构造线	显隐、打印、颜色、线型、线宽
草图构造线	显隐、打印、颜色
尺寸标注	显隐、打印、颜色
注释、零件序号、表面粗糙度、焊接符号、形位公差、基准、基准目标、修订云、修订符号、中心符号线、中心线等注解元素	显隐、打印、颜色
剖面线	显隐、打印、颜色、线宽
剖面线	显隐、打印、颜色
注： 注释等元素本身可以设置颜色，选择“默认”选项则跟随图层，设置为其他颜色则固定为所选颜色。 模型中草图在视图内的投影线，以及其他表中没有列举的元素，不能设置所属图层，也不受图层控制。 元素属于图层时，部分参数受图层控制，未列在表中的参数不受图层控制，如尺寸标注边界线的线型和线宽。 草图线指工程图中绘制的草图线，不区分视图内外草图。

• 草图颜色： 工程图中草图有两种颜色状态，“显示草图约束状态颜色，显示草图所属图层的颜色”。通过前导视图工具栏的“显示约束状态颜色”按钮进行切换。

• 工程图导出DWG、DXF： 可以选择是否导出隐藏的图层。无图层元素自动导出至“图层0”。
