磁力线

---

使用【磁力线】生成用于对齐序号的磁力线。

1. 通过注解模块的【磁力线】命令手动绘制磁力线，绘制方式类似草图绘制直线。区别是只能绘制一段线，而不是连续绘制多段折线。

2. 磁力线与零件序号

   • 创建或拖拽磁力线时，自动吸附周围的零件序号。
   • 每条磁力线上只能放置属于相同视图的零件序号。
   • 移动磁力线，磁力线上吸附的零件序号随之移动。
   • 移动零件序号，磁力线保持不动，可以将零件序号从磁力线上拖拽出去以取消吸附效果。

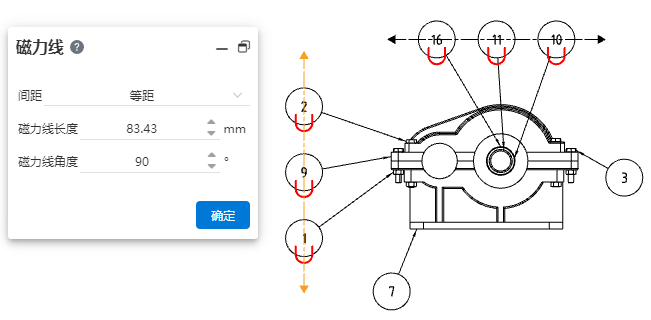

3. 磁力线可设置的参数。

   • 间距：设置磁力线上零件序号的排列规则，可选“自由拖动、等距”。

     • 自由拖动：吸附在磁力线上的序号可在磁力线内任意拖动。

     • 等距：吸附在磁力线上的序号保持相等的间距，可以调整先后顺序，但是零件序号之间的间距始终保持均匀分布。最小间距0.5mm。

   • 长度：设置磁力线长度。

   • 角度：设置磁力线与图纸水平方向的角度。

4. 磁力线默认隐藏，选中任意磁力线或零件序号时，图纸内磁力线全部显示，便于观测现有磁力线。
