焊接符号

---

在工程图中生成焊接符号标注，创建步骤如下：

1. 点击焊接符号命令 ，弹出焊接符号对话框。

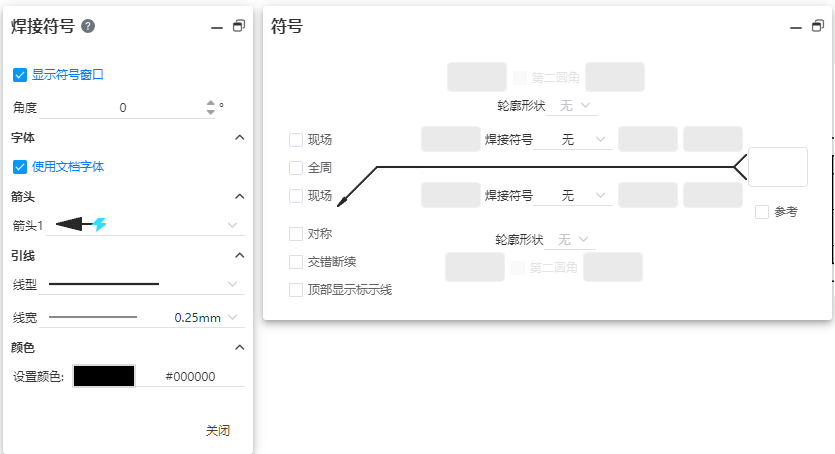

2. 在左侧“焊接符号”对话框中进行基本设置

• 显示符号窗口默认勾选，勾选后显示右侧“符号”窗口，用于设置符号内容；
• 符号角度、字体、引线和颜色设置同其他注解功能；

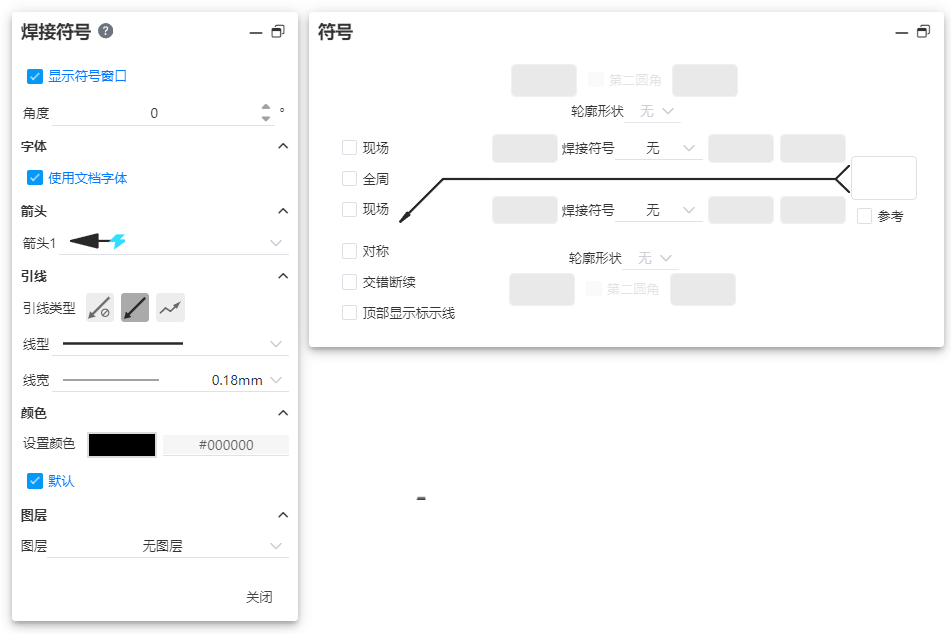

3. 符号对话框控件说明

• 焊接符号：单击弹出下拉框，用于选择焊接符号:

• 输入框1.2.3.4.5：用于输入符号中显示的文本，需要满足一定条件才能变成可输入状态:

  • 变成可输入状态的条件:

  输入框	条件
  1.2	焊件符号选择“无”以外的选项
  3.4	勾选“第二圆角”选项
  5	勾选“交错断续”选项

• 第二圆角：设置是否在焊接符号上显示第二圆角符号



  • 不勾选，不显示第二圆角符号，如上图左；
  • 勾选，显示第二圆角符号，如上图右；
  • 仅在焊接符号选择“I形焊缝、单边V形焊缝、带钝边单边V形焊缝、带钝边J形焊缝”时可用，其他焊接符号不可勾选第二圆角选项。

• 轮廓形状：在焊接符号上面添加对应轮廓符号



  • 可选“无”和以上类型



  • 选择无以外的类型时，轮廓符号出现在焊接符号上，如上图左所示。
  • 若符号中存在第二圆角符号，轮廓符号出现在第二圆角符号上，如上图所示。

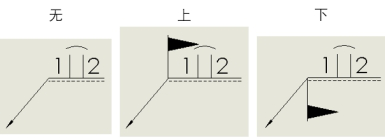

• 现场：控制是否显示小旗子样式的现场符号。



  • 不勾选则不显示，效果如上图“无”；
  • 勾选上方的“现场”，上图“上”；
  • 勾选下方的“现场”，上图“下”；

• 全周：控制是否显示全周符号



• 对称：控制横线上下符号是否对称显示



  • 不勾选（默认），正常显示，如上图左;
  • 勾选后，横线下对称显示红色区域中的“焊接符号”和“轮廓形状”，横线下方不显示输入框12345的内容，如上图右；蓝色区域设置项变成灰色不可设置状态.
  • “对称”和“交错断续”选项最多同时选中一项;

• 交错断续：控制是否在2的后面显示代表交错断续的折线符号，默认不勾选。



  • 勾选后效果如上图所示，有以下注意事项；
  • 横线下对称显示横线上的“焊接符号”，不显示“轮廓形状”，中间虚线不显示；
  • 蓝色区域的“焊件符号”和“轮廓形状”可以进行设置，但并不生效；
  • 蓝色区域输入框12345的文本生效，正常显示在视口对应位置；
  • “对称”和“交错断续”选项最多同时选中一项；

• 顶部显示标示线：控制是否颠倒虚实线位置



  • 默认不勾选，实线和红框区域内容在上，虚线和蓝框区域内容在下;
  • 勾选后，调换虚实线和对应区域内容的上下位置;
  • “对称”选项处于勾选状态时此项不可选;

• 尾部标注输入框：用于输入备注等文字



  • 文本框中默认为空，如上图左;
  • 输入文字后显示分叉和文字，如上图中;
  • 输入文字后可勾选“参考”选项，勾选后文字被方框包围，如上图右;

4. 焊接符号插入、生成方式、再编辑，与工程图视图关联关系等参考形位公差。
