销钉符号

---

新增销钉符号功能，用于给圆孔添加销钉符号标注。

使用方法：

1） 点击工具栏销钉符号，开启命令对话框。

2） 设置颜色及图层。

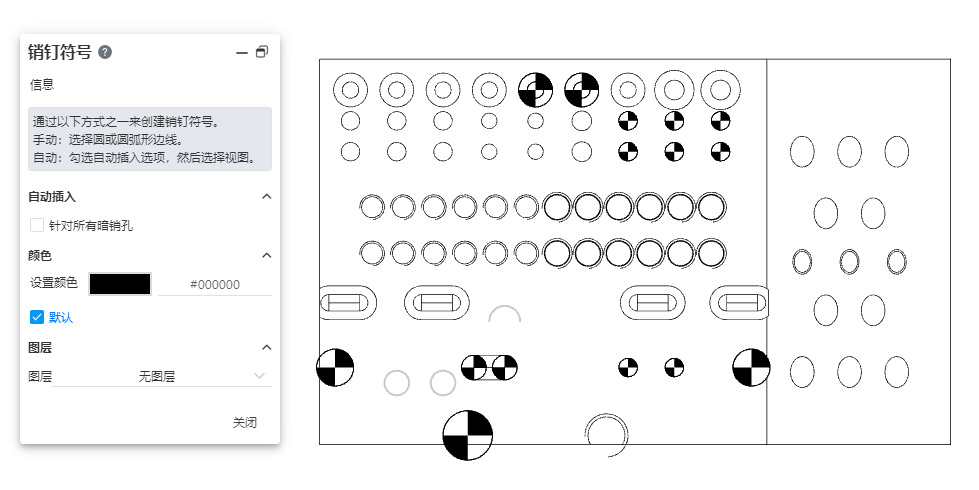

3） 手动插入：拾取正视的圆或者圆弧投影线/草图线。

自动插入：勾选针对所有暗销孔选项后，拾取要创建销钉符号的视图。

说明：

• 手动添加允许重复拾取同一边线添加销钉符号，自动添加不能对已有销钉符号的边线重复添加符号。

• 开始手动插入后，本次创建无法切换为自动插入。需要重新开启命令才能勾选自动插入。

• 预拾取，预拾取圆或圆弧后启动销钉符号命令，直接进入手动插入流程。

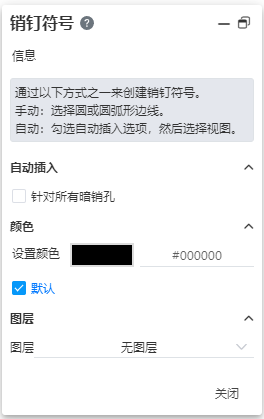

对话框控件说明：

• 针对所有暗销孔：勾选后，可以进入自动插入模式。

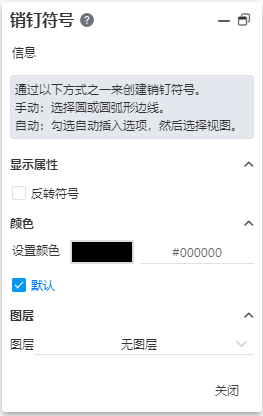

• 反转符号：勾选后可以切换符号中填充颜色的区域。（销钉符号处于选中状态时，显示该选项）

• 设置颜色：设置创建销钉符号的颜色。

• 默认：勾选后，创建的销钉符号为默认颜色。

• 图层：设置创建销钉符号的颜色。
