# 绘制路径
使用该命令创建管路的路径线，管路通过路径来确认管子的走向，每个管路只包含一条路径。
使用方法：
- 在激活路径的条件下，点击绘制路径
。 - 用户可以根据绘制习惯，选择创建模式。
- 若用户勾选的创建模式为点到点，则用户可以根据需求，选择线路样式。若用户勾选的创建模式为三坐标或平行于轴，则绘制的路径只能是直线。
- 设置管子参数。
- 点击确定。

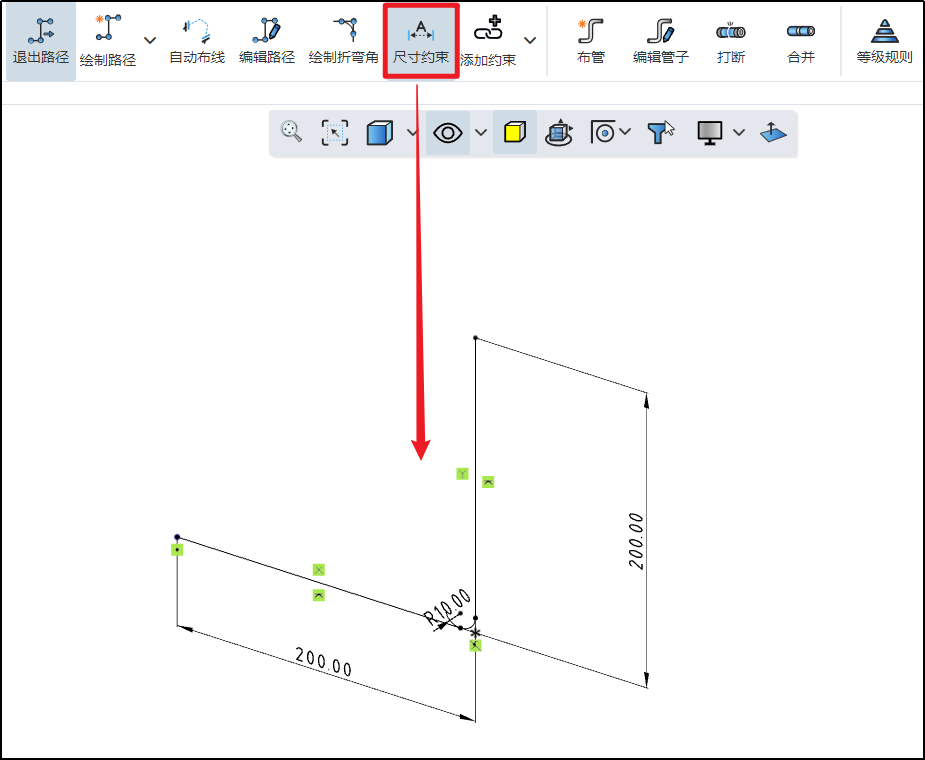

- 点击管路模块下的尺寸约束，给绘制的路径添加尺寸，使3D草图完全定义。
对话框控件说明：
- 创建模式：路径绘制的方式。

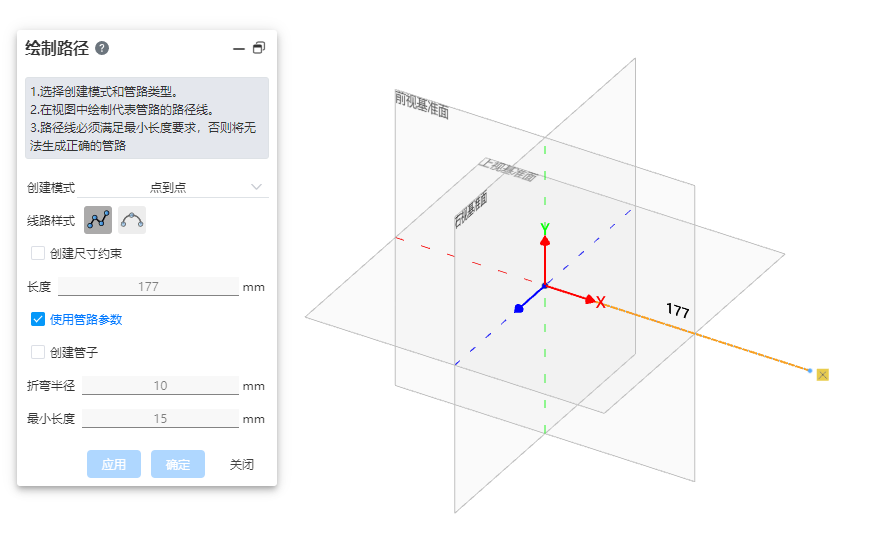

- 点到点：通过点的位置确定直线/曲线。

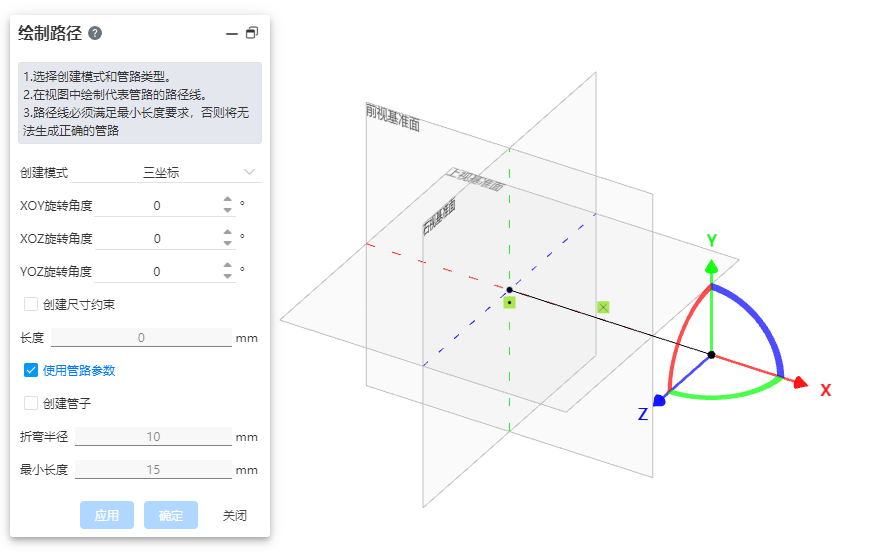

- 三坐标：通过拖拽三坐标轴，按照坐标轴方向生成路径。

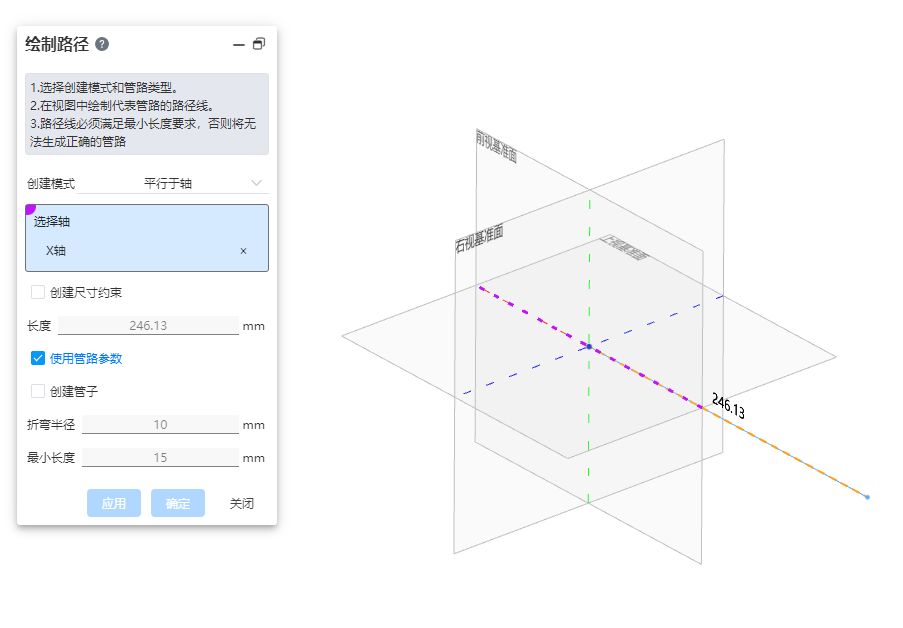

- 平行于轴：通过选择草图线、基准轴以及空间任意点生成平行于轴的路径。
- 创建尺寸约束：若勾选此项，在输入长度之后，路径自动标注3D尺寸。
- 使用管路参数：勾选后，绘制路径的后续所有尺寸参数置灰，并使用“管路参数”中的数据。若不勾选，用户可以自定义管路参数。
- 创建管子：不勾选时则只绘制路径，不创建管子，默认不勾选。勾选后按照后续选项和数值，生成路径的同时创建管子。用户可以自定义管子的参数以及是否使用等级驱动。
