# 自动布线
创建或激活管路后，在所选的两个连接点之间自动绘制路径。
# 硬管自动布线

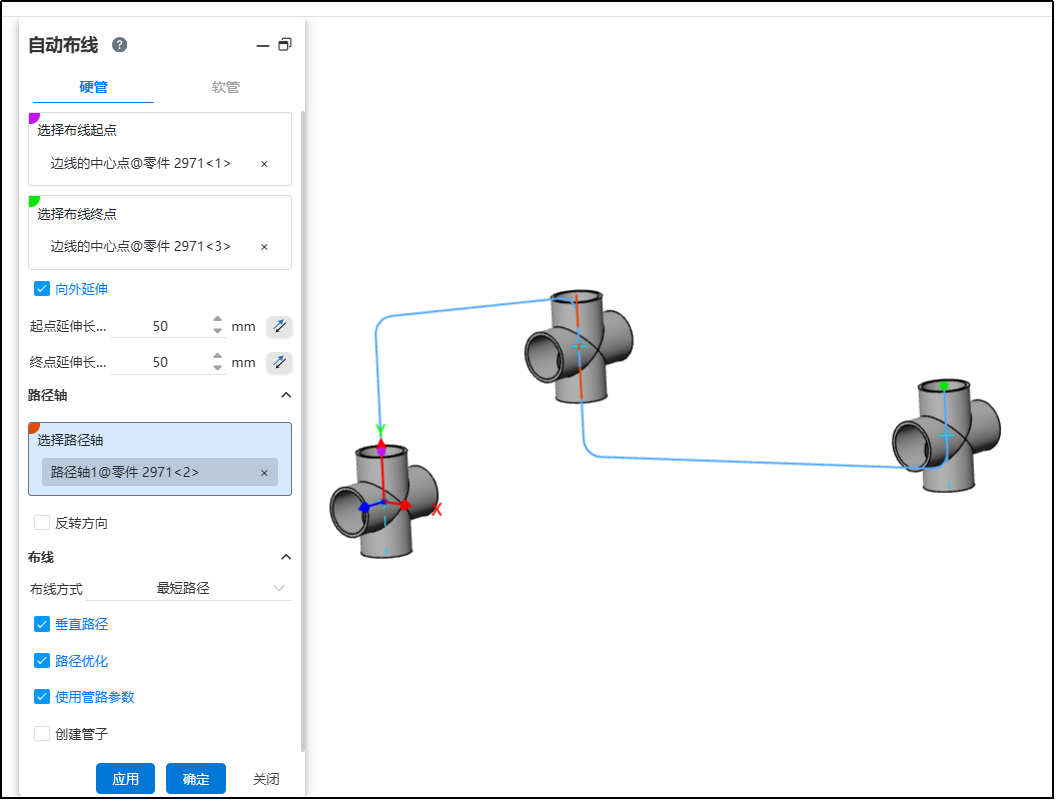

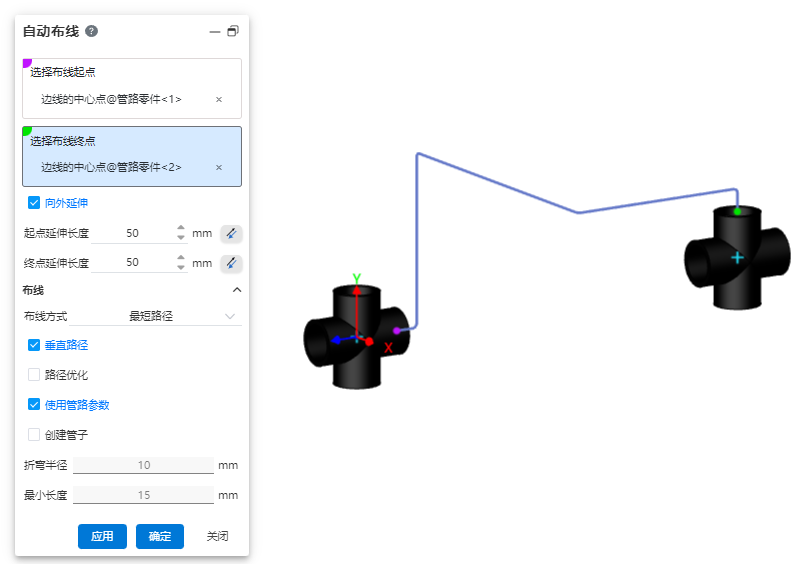

创建或激活管路后，在所选的两个连接点之间自动绘制直线路径线。
使用方法：
- 插入管路零部件。
- 点击“自动布线”命令，分别选择线的起点和终点。
- 根据需要选择是否向外延伸。
- 根据需要选择是否拾取路径轴，拾取路径轴时可设置每个路径轴的方向。
- 根据需要选择是否使用垂直路径。
- 设置管路参数以及选择是否创建管子。
对话框控件说明：
- 布线起点、终点：可选择所有连接点和当前管路路径线的端点
- 向外延伸：勾选后，自动步路的路径线沿着规则定义方向额外生成首、尾两条线条。
- 路径轴：可拾取一个或多个当前管路中的路径轴。
- 反转方向：拾取路径轴后可通过此选项调整路径线经过该路径轴的方向。
- 布线方式：可选最短路径以及沿坐标轴进行布线。
- 垂直路径：当布线方式为最短路径时会出现此项，勾选后，自动绘制的路径线之间两两垂直。
- 布线顺序：当布线方式为沿坐标轴时会出现此项，勾选后，可以选择三坐标轴的先后顺序进行布线。
- 使用管路参数：勾选后，绘制路径的后续所有尺寸参数置灰，并使用“管路参数”中的数据。若不勾选，用户可以自定义管路参数。
- 创建管子：不勾选时则只绘制路径，不创建管子，默认不勾选。勾选后按照后续选项和数值，生成路径的同时创建管子。用户可以自定义管子的参数以及是否使用等级驱动。
# 软管自动布线
创建或激活管路后，在所选的两个连接点之间自动绘制软管路径线。
使用方法：
插入管路零部件或绘制路径。
点击“自动布线”命令，切换至软管。
分别选择线的起点和终点。
设置向外延伸长度。
根据需要选择是否拾取路径轴，拾取路径轴时可设置每个路径轴的方向。
选择布线方式。
设置管路参数以及选择是否创建管子。
对话框控件说明：
布线起点、终点：可选择所有连接点和当前管路路径线的端点。
向外延伸：自动步路的路径线沿着规则定义方向额外生成首、尾两条线条。
路径轴：可拾取一个或多个当前管路中的路径轴。
反转方向：拾取路径轴后可通过此选项调整路径线经过该路径轴的方向。
布线方式：可选中点、端点、全部点。
使用管路参数：勾选后，绘制路径的后续所有尺寸参数置灰，并使用“管路参数”中的数据。若不勾选，用户可以自定义管路参数。
创建管子：不勾选时则只绘制路径，不创建管子，默认不勾选。勾选后按照后续选项和数值，生成路径的同时创建管子。用户可以自定义管子的参数以及是否使用等级驱动。
