欢迎使用CrownCAD 2024 R1

CrownCAD 2024 R1，无论在功能性还是易用性上都有较大的增强，这些需求均取自于用户最真实的反馈。通过这些功能，可帮助您加速和改进产品研发流程。

主要增强功能：

亮点功能	桥接曲面
	桥接曲线
	晶格建模
	结构仿真
	批量导出
	库的应用及管理
应用	丰富系统设置，增加中英文切换、鼠标反向、导入精度等设置
	优化视口旋转操作，支持自定义旋转点/旋转轴
	支持自定义对话框大小、统一应用按钮
	支持快速拾取点、统一框选
	完善右键菜单
	支持装配环境设置外观、增设外观库
草图	提供默认方程式曲线库并支持自定义方程式
	增加椭圆/椭圆弧
	增加对称尺寸、0尺寸
	优化偏移，可直接应用草图外元素
	增加草图第一次自动缩放
	增加3D草图对称约束并优化绘制交互
零件和特征	支持多轮廓拉伸
	优化孔点交互
	增加质心
	保存实体
装配	优化装配镜像，可生成反向文档
	优化替换零部件功能
	优化TopDown外部参考的应用
	增加高级配合-距离/角度限制配合
	增加机械配合-槽口配合
	增加大装配模式
	新增显示零部件功能，快速显示隐藏的零部件
工程图	增加自定义剖面线
	增加断开的剖视图

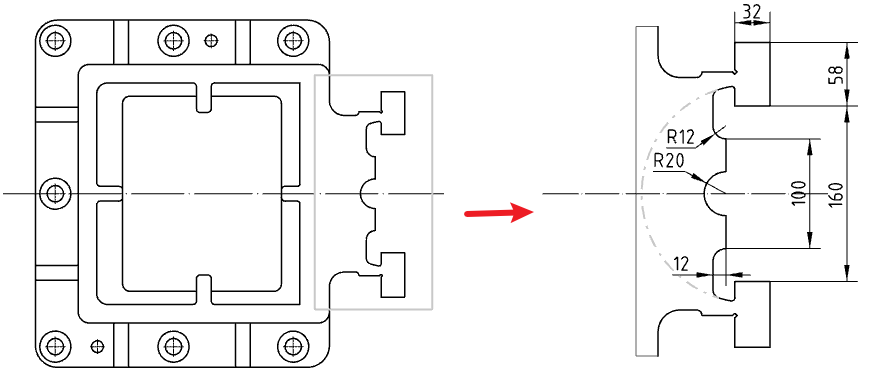

	增加剪裁视图

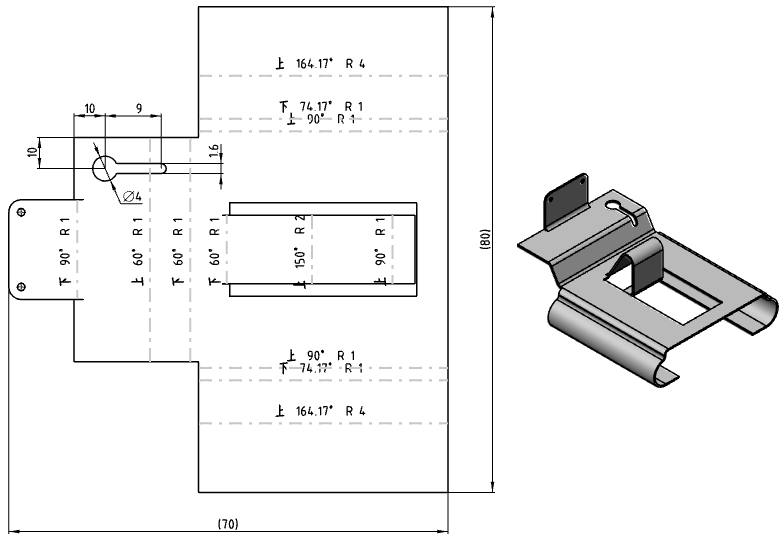

	增加钣金平板工程图
	增加视图内草绘

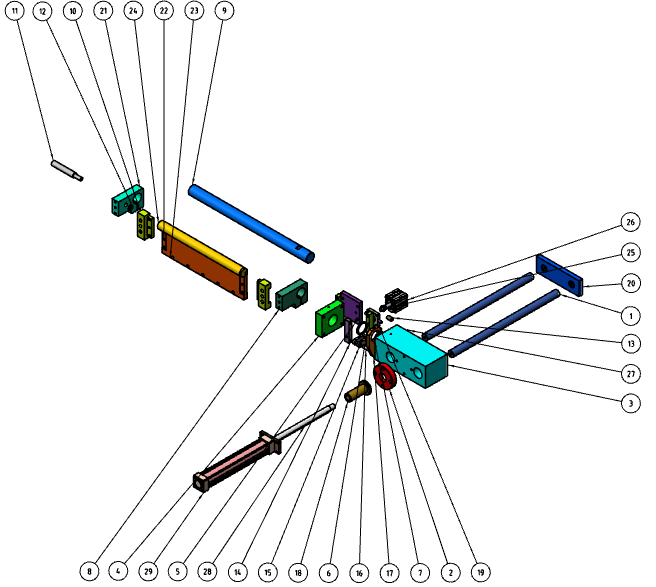

	支持生成爆炸视图

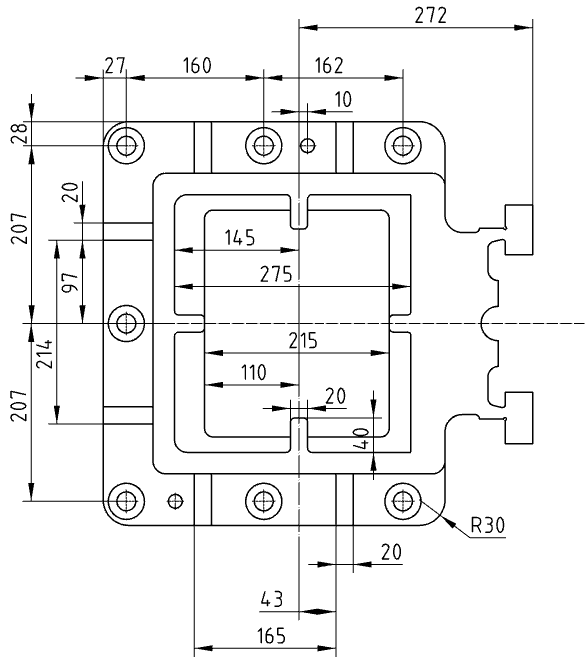

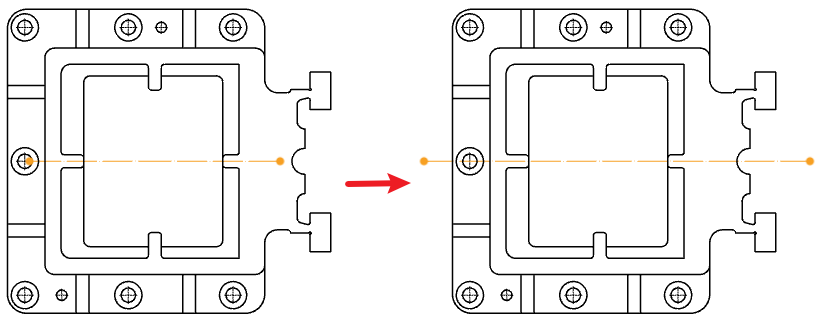

	增强中心线功能

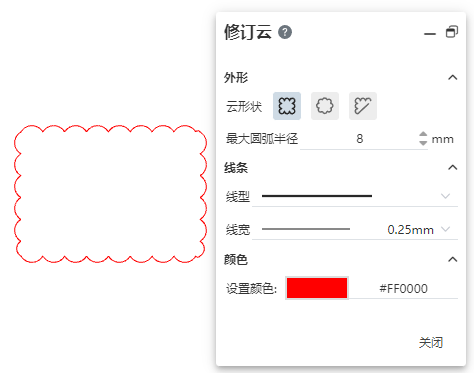

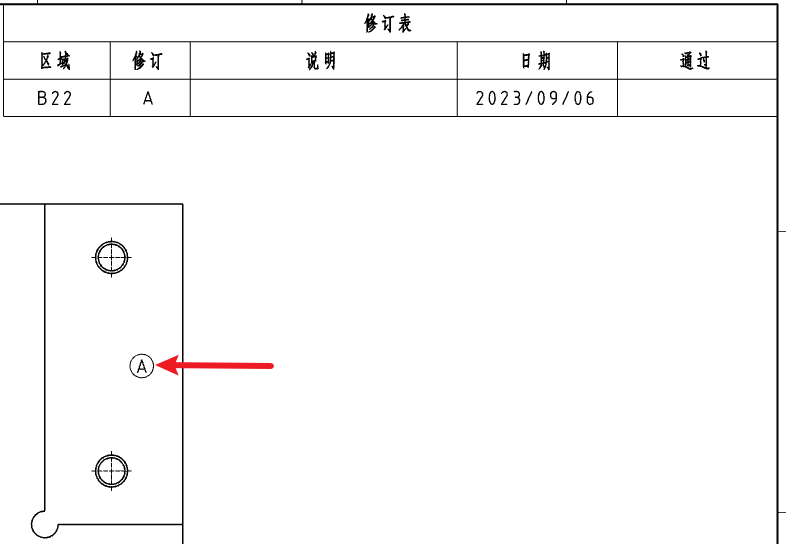

	增加修订表、修订云、修订符号

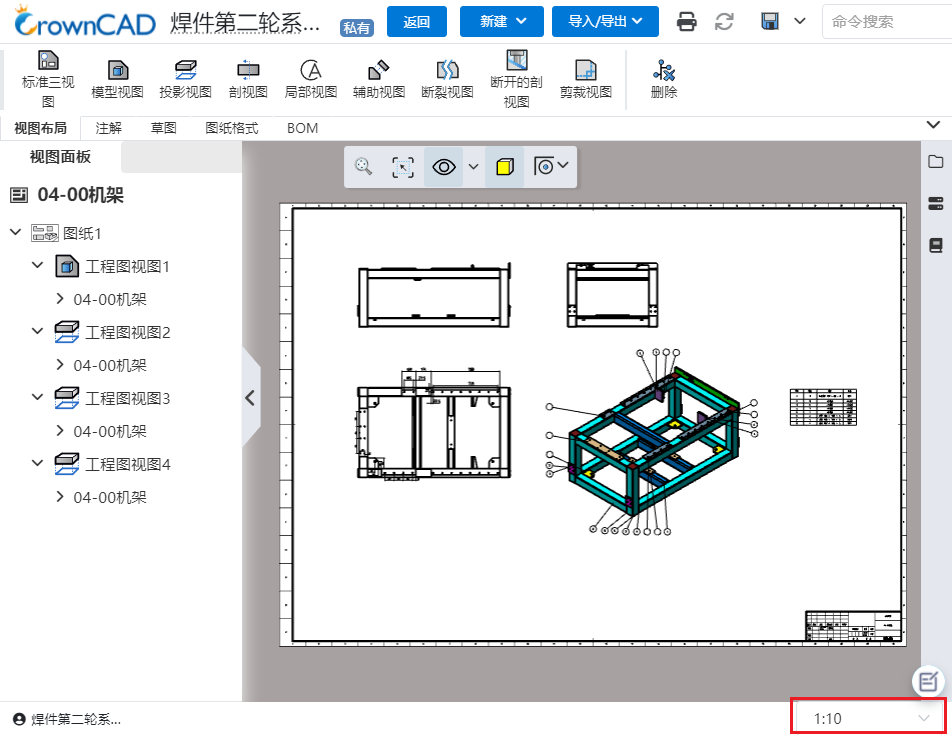

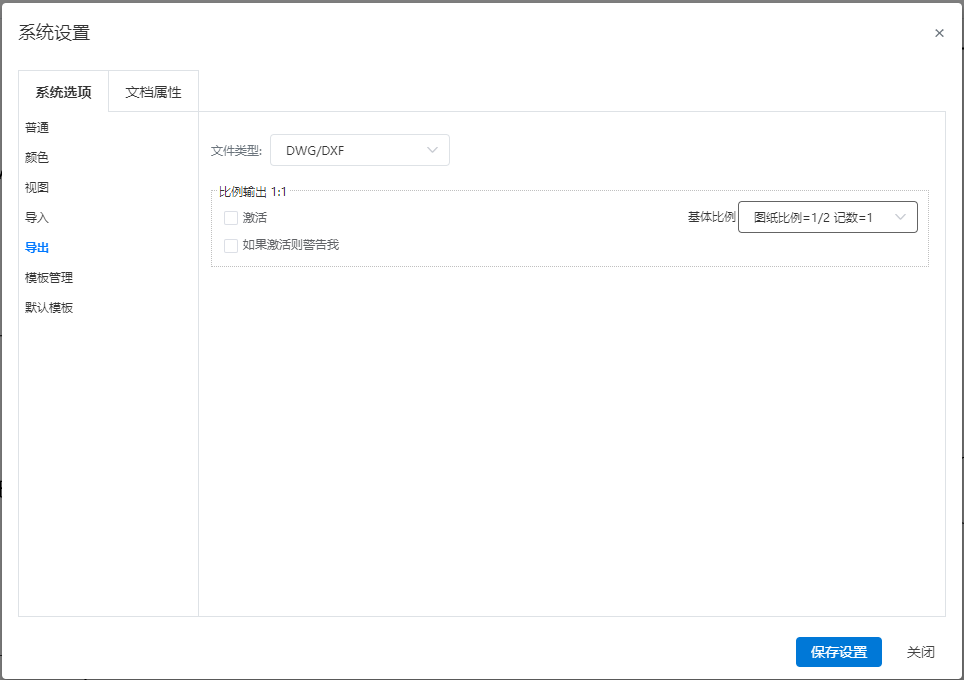

	支持1：1比例输出工程图

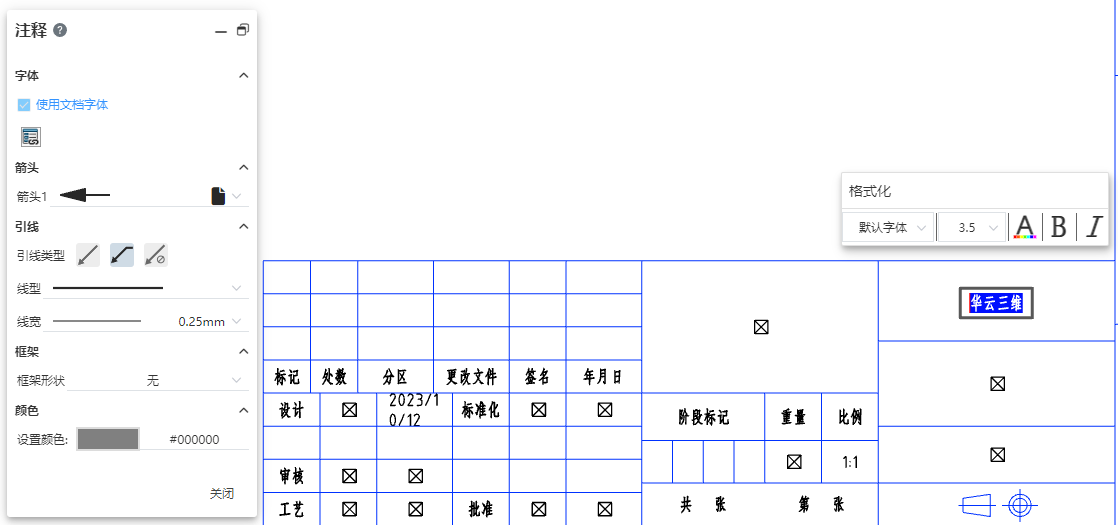

	优化标题栏编辑
	增加自定义图纸比例

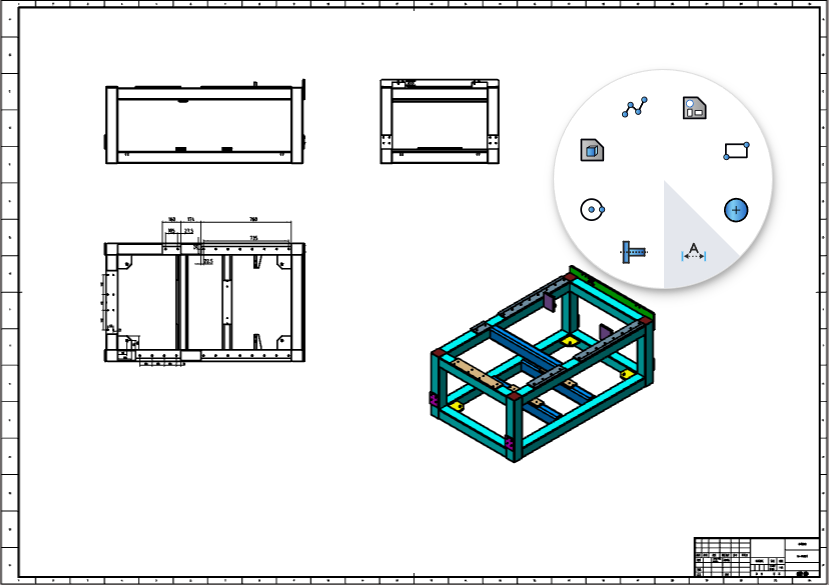

	增加鼠标手势
	增加视图打散与对齐

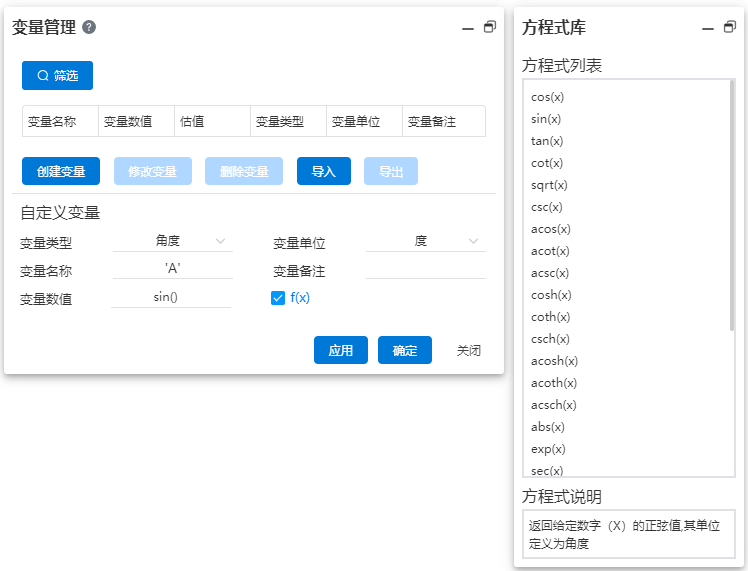

变量管理	增加方程式库
评估	增强质量属性

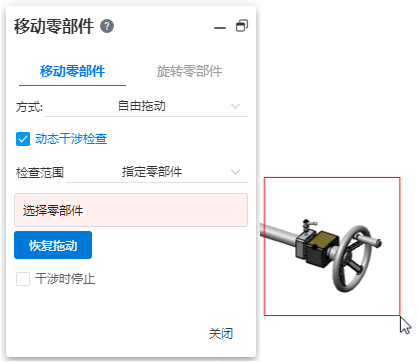

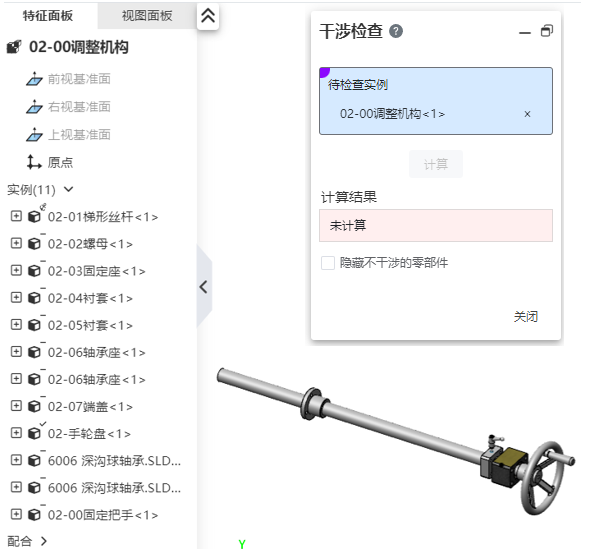

评估	增强干涉检查

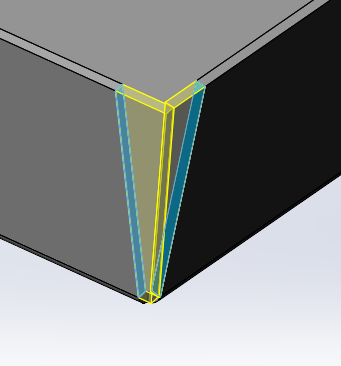

钣金	增加闭合角

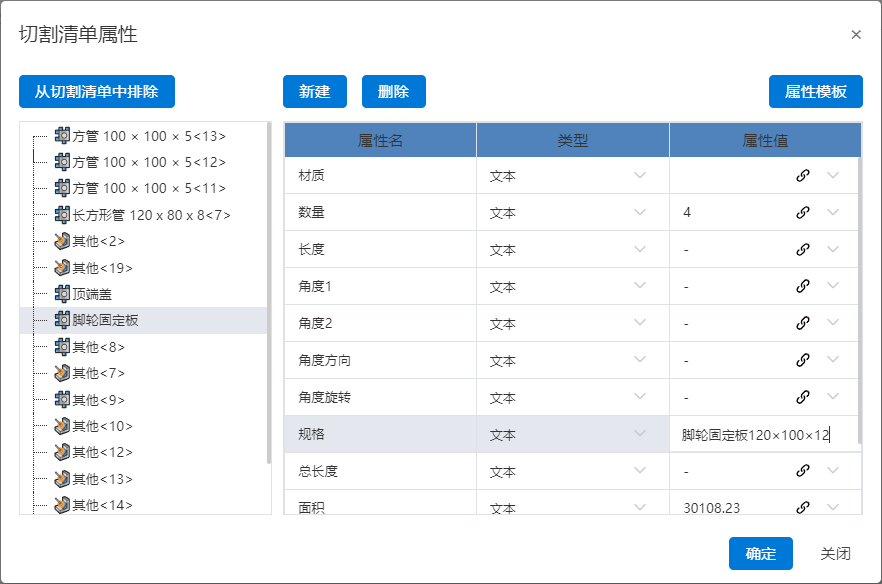

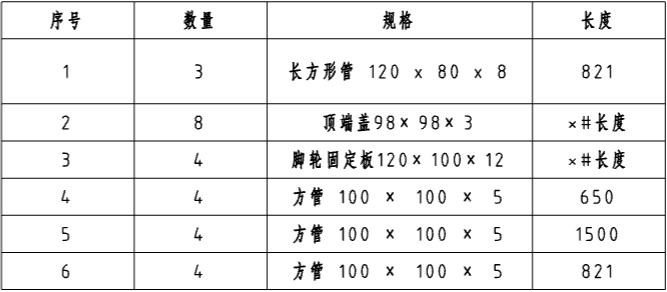

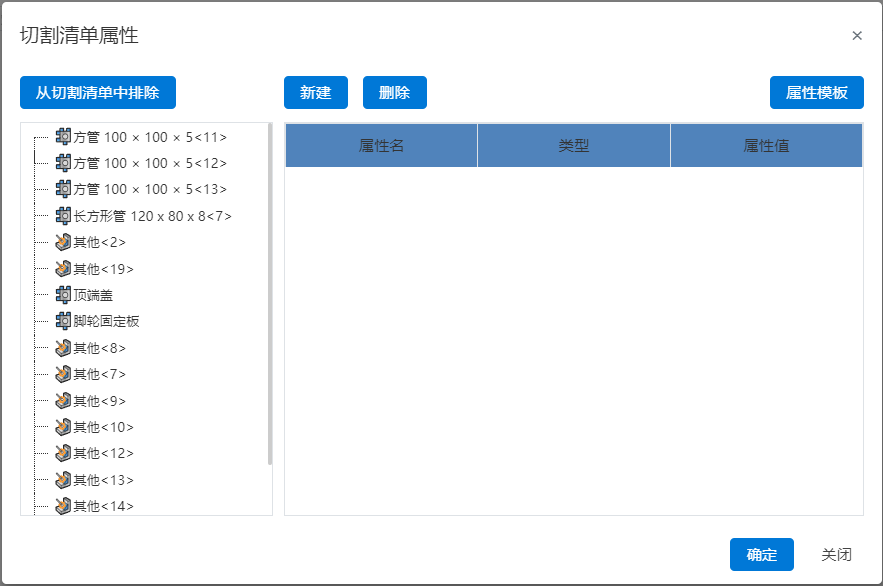

焊件	增强焊件切割清单

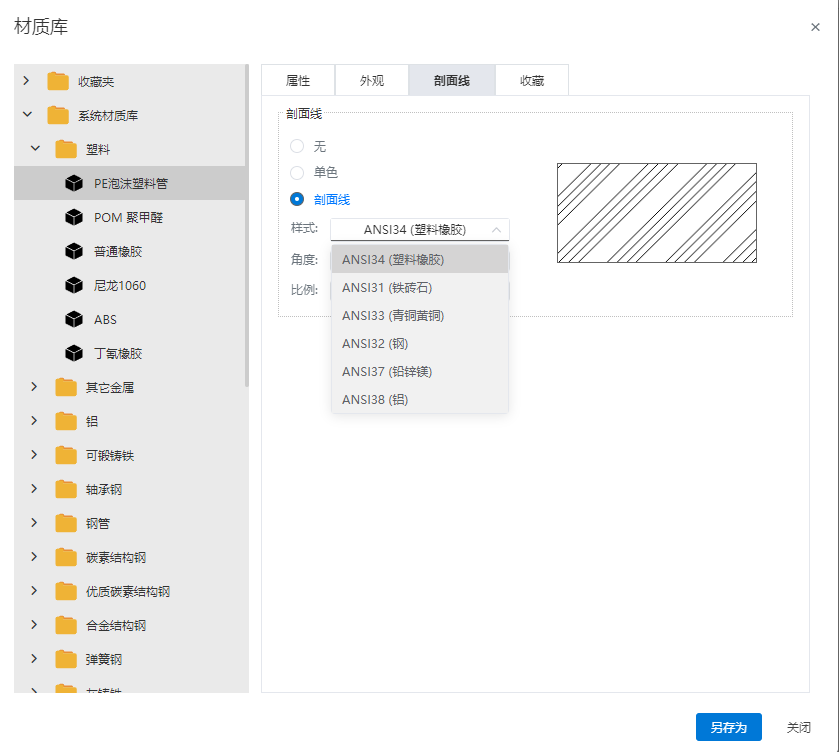

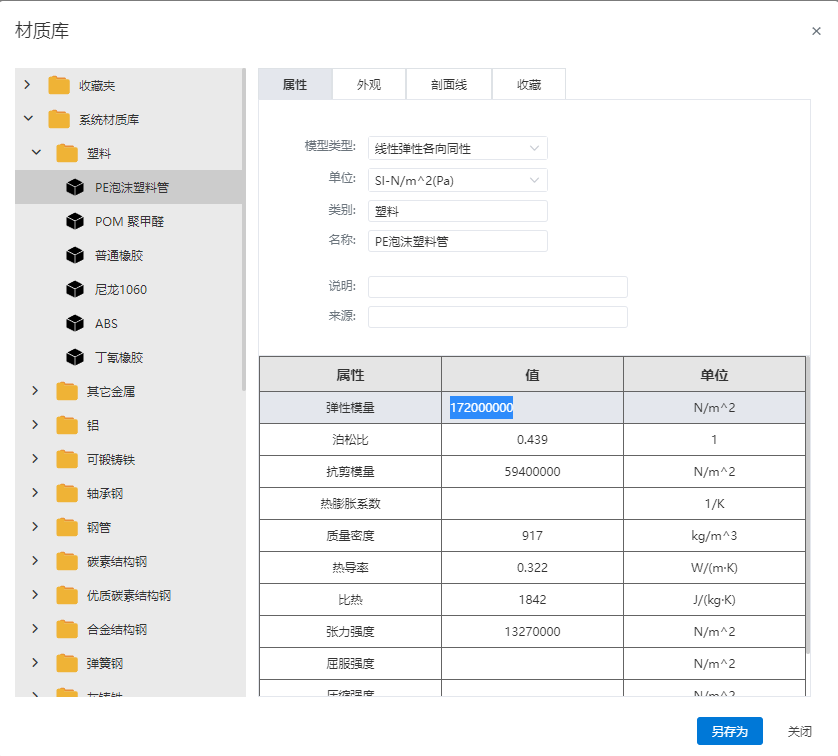

BOM	增加自定义材质库

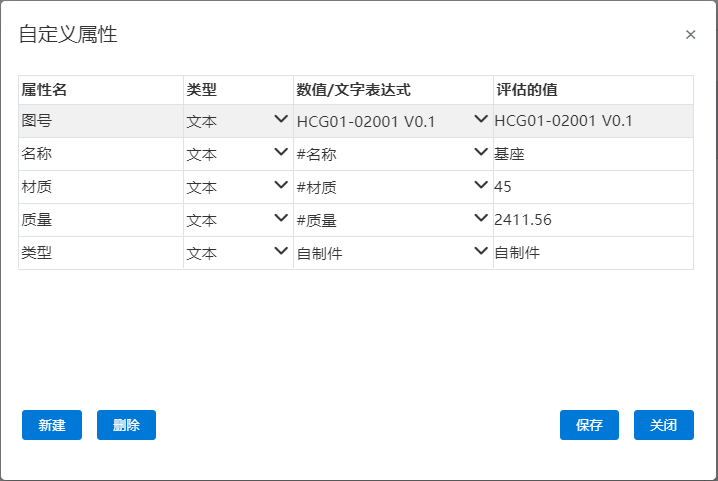

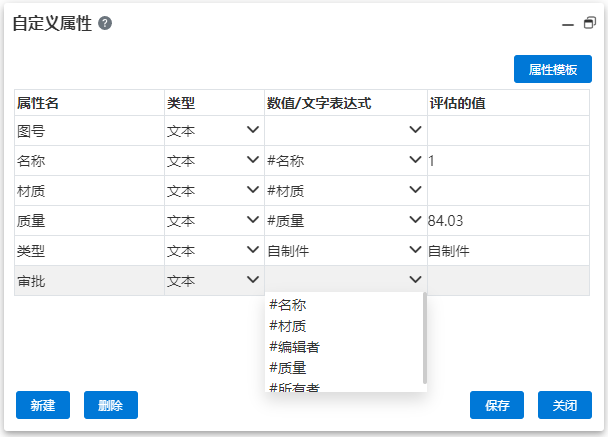

	增强自定义属性设置

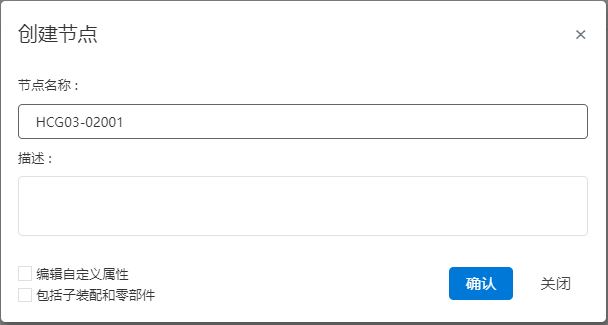

	优化节点分支属性
数据转换	支持RVT、3DXML、SAT、Inventor格式文件的导入
	支持读取装配中隐藏体/面/曲线
	支持装配作为零件导出

# 亮点功能

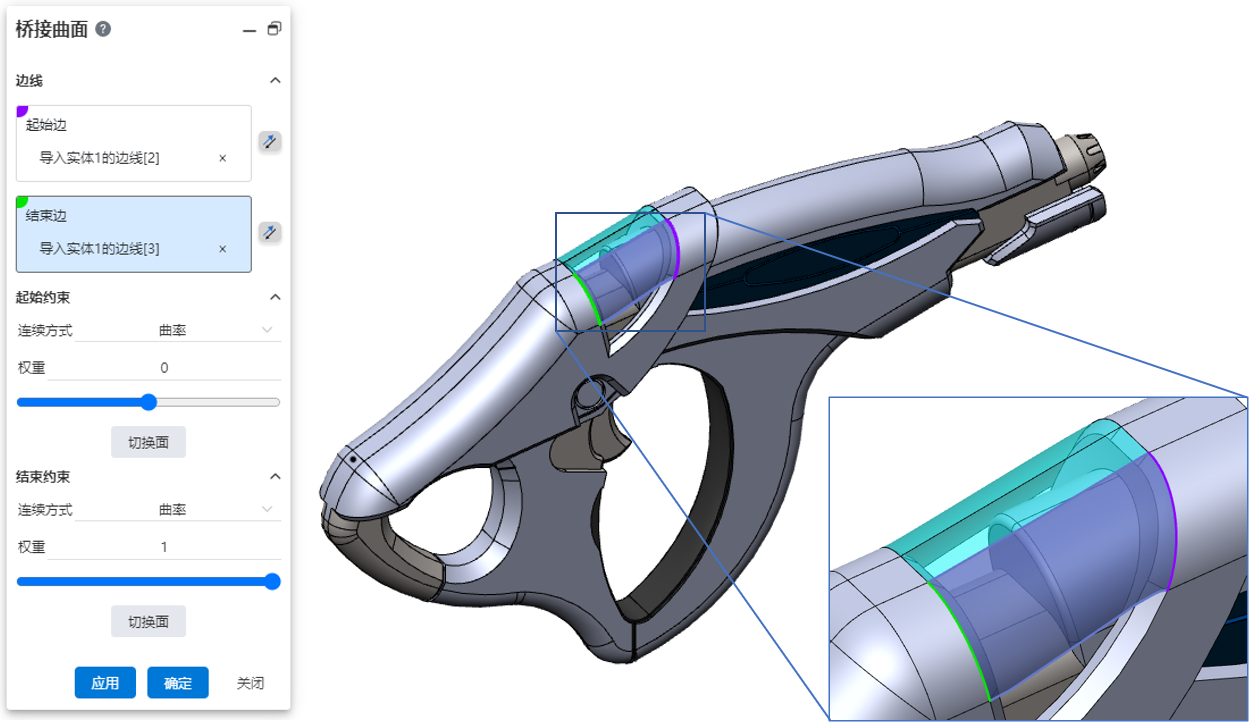

# 桥接曲面

新增的桥接曲面功能，可通过选择的两条边线快速生成桥接曲面。桥接曲面最高支持G2连续。

注：

① 支持选择曲面/实体的边线、草图非参考线、空间曲线；

② 仅能拾取边线或草图线中的一段线，而不是整个轮廓；

③ 两条边线应该同为开环或同为闭环。

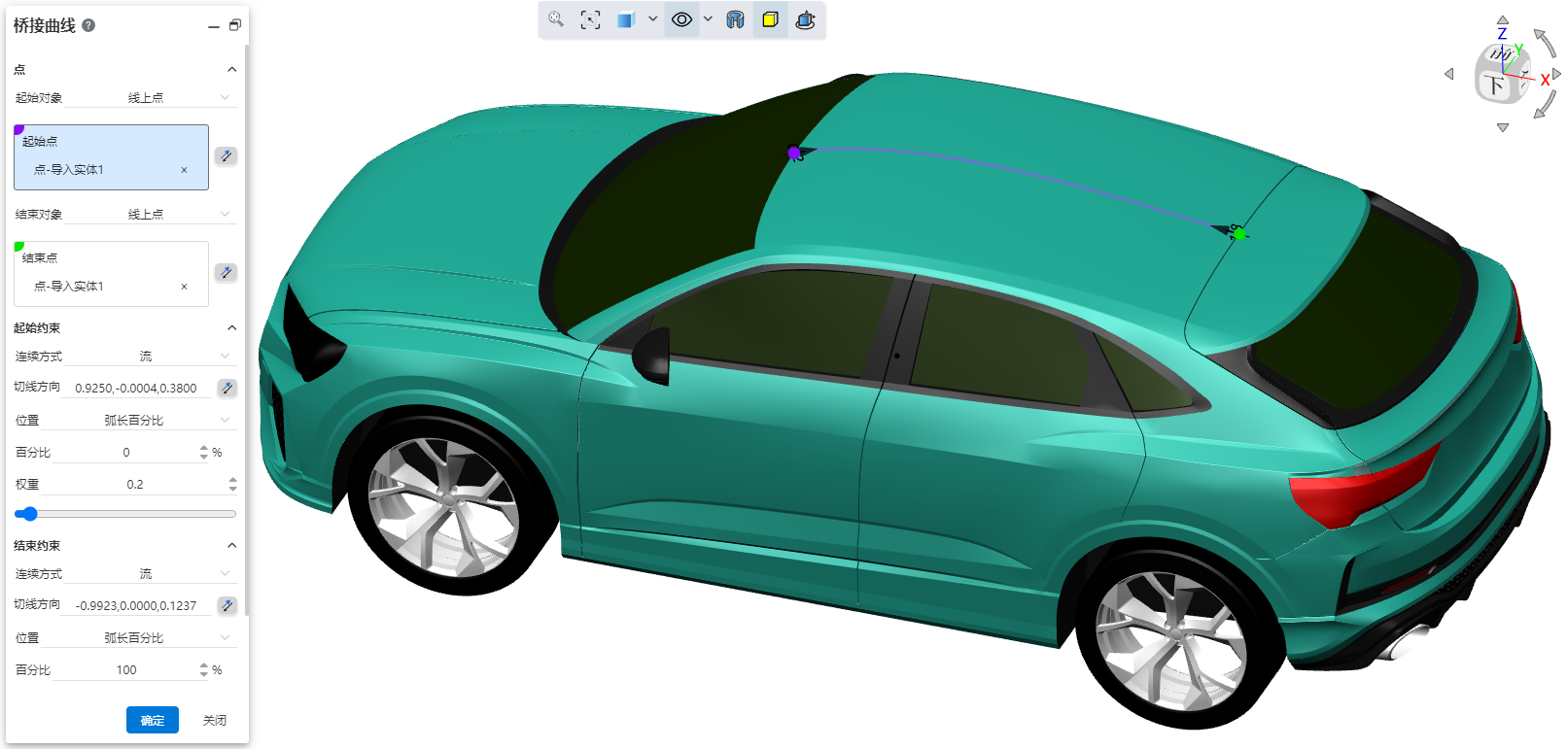

# 桥接曲线

新增桥接曲线功能，支持选择线或面上的两个点生成桥接曲线。桥接曲线最高支持G3连续。

点要求

点应该从线或面上取，而非独立的点。
线包括：草图线、空间曲线、曲面/实体边线，开环或闭环均可。
面包括：曲面/实体的表面，封闭或开放面均可。

连续方式

相接（G0）：桥接曲线与点所在的线/面接触；
相切（G1）：桥接曲线与点所在的线/面相切；
曲率（G2）：桥接曲线与点所在的线/面相切且曲率连续；
流（G3）：桥接曲线与点所在的线/面相切且曲率曲线相切连续；

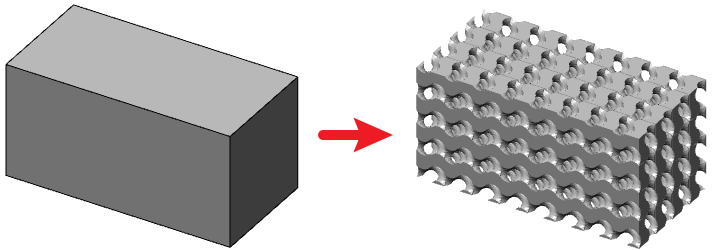

# 晶格建模

在零件文档中快速创建由多个“晶格单元”按一定规律分布组成的“晶格模型”。

# 创建过程

开始

工具栏切换至晶格模块，点击图标开启晶格建模命令，然后拾取目标实体；

设置晶格参数
单击预览，按照当前设置的参数生成预览。
单击确定，生成“晶格建模”特征和网格实体。

# 参数描述

单元类型-组：设置晶格单元的样式及大小。
- 形状：设置晶格单元的样式；
- 比例：选择调整晶格单元大小的方式，可选“均匀，非均匀”；
  - 均匀（默认）：晶格单元始终是正立方体，选择此项可修改“大小”参数，调整立方体边长。
  - 非均匀：可单独设置晶格单元XYZ方向的长度，选择此项可以分别修改“XYZ方向”参数的数值，调整晶格单元在不同方向的边长。
晶格变化-组：使晶格单元组成的整体在目标实体区域中移动/旋转。
- XYZ距离：分别控制在XYZ方向上平移的距离；
- XYZ角度：分别控制绕XYZ轴旋转的角度；
- 重置：单击此按钮，晶格位置和距离角度数值恢复到初始状态；
固态-组：设置晶格的实体体积，如圆柱的粗细度。
- 分布：控制固态分布方式，当前版本仅能选“均匀”；
- 均匀方式：整个模型的固态值一致，设置项有“固态和滑动控件”。

# 特别说明

① “晶格”特征与其他特征一样支持再编辑、删除等操作；

② “晶格”特征与其他特征有顺序关系，当其参考特征（如目标实体）被修改后，“晶格”特征与对应的“网格模型”发生变化；当手动删除参考特征时，晶格特征将作为其子特征被一起删除；

③ “晶格”模型即网格模型，其导出方式与导出普通网格模型一致。

# 结构仿真

在CrownCAD 2024 R1版本中，首发结构仿真模块，支持您在零件文档中进行结构仿真计算。

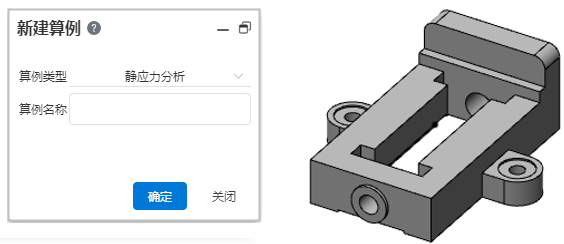

# 新建算例

工具栏切换至【仿真】模块，点击图标新建算例并输入算例名称：

# 设置要分析的实体

① 当文档中包含多个实体时，默认分析文档中全部实体；

② 通过在仿真面板中右键实体可设置其是否要进行分析；

③ 再编辑模型生成新实体时，新实体默认为要分析的实体；

④ 设置为不分析的实体在算例激活时不可见，运算时也不需要考虑其是否添加了材质、外部载荷、边界信息。

# 设置材质

在仿真面板中选择实体，点击应用材质，将所选实体设置成所选材质；设置完成后，可在仿真面板中查看当前实体设置的材质。

注：

① 算例创建时，各实体默认继承其在零件文档中的材质。未单独设置材质的实体继承文档材质。

② 算例创建后，可以通过仿真模块的“应用材质”命令修改实体在该算例中的材质。

③ 同一实体可以在不同算例中设置不同材质，在算例中设置材质不影响算例外该实体的材质。

④ 每个要分析的实体都必须添加材质。

⑤ 不选择实体，直接使用应用材质功能，将统一修改该算例中所有实体的材质。

# 设置外部载荷

启动外部载荷命令，选择载荷面后，为实体添加外部载荷。右键仿真面板的外部载荷，可以设置视口中载荷箭头的显隐。

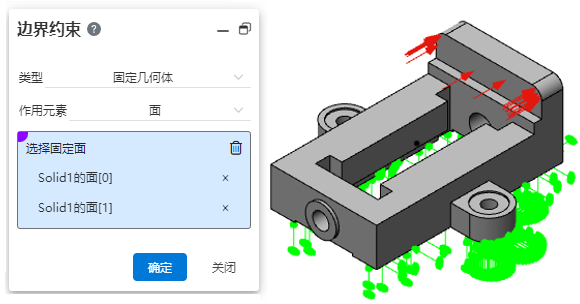

# 设置边界约束

点击，启动边界约束命令，选择固定面，为实体添加边界约束。右键仿真面板的边界约束，可以设置视口中约束箭头的显隐。

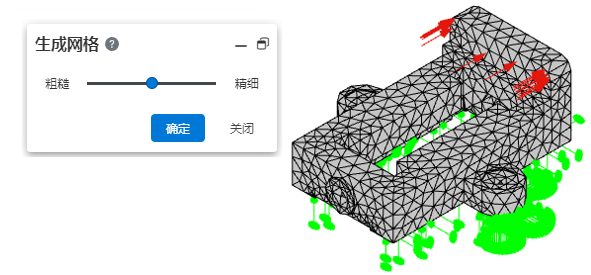

# 生成网格

点击，启动生成网格命令，或右键仿真面板的网格-生成网格，在对话框中设定精度后单击确定。

注：

① 在运行算例前，可以手动为实体生成网格；

② 运行算例时，若还未创建网格，或网格与当前实体不一致，则按照中等精度自动创建或更新网格。

# 运行算例

单击，执行运行此算例命令。

注：

算例运行过程中不可暂停，且禁止进行其他操作。

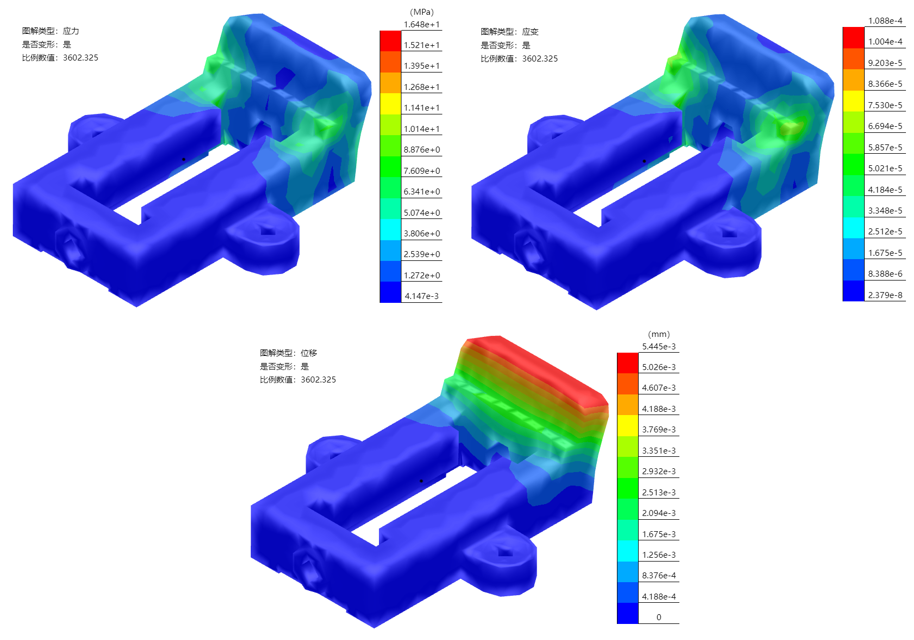

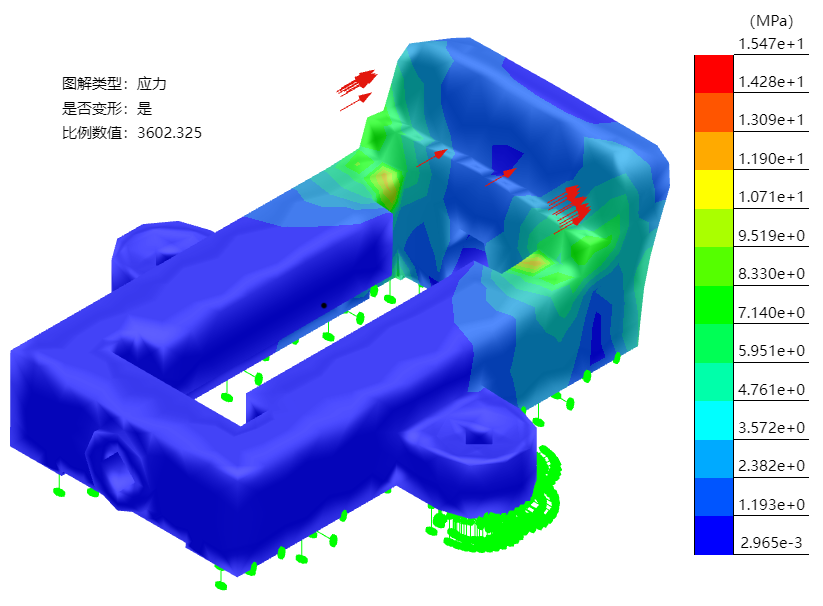

# 查看结果

计算完成后将默认显示“应力”结果。
在仿真面板中双击“应力/应变/位移”切换显示结果。

# 变形结果

默认状态下，模型将发生变形状态，且变形程度会按一定比例增大以便观察位移效果。
单击命令栏的，开启或关闭模型变形效果。
右键仿真面板中的“应力/应变/位移”结果，单击设定，将设定方式修改为“自定义”，即可修改变形效果的放大比例。

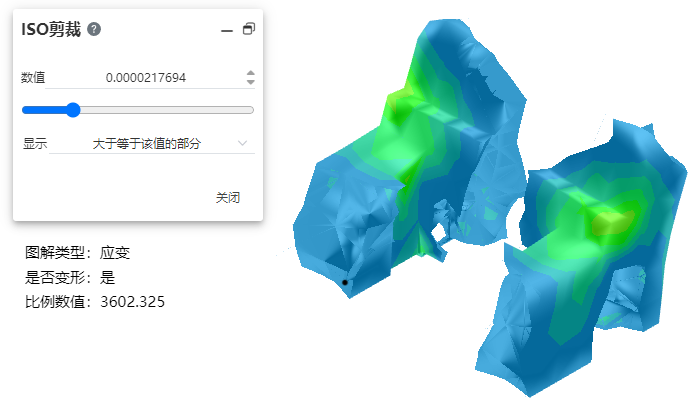

# ISO剪裁

单击命令栏的，使结果仅显示符合参数的模型区域。

# 生成报告

单击命令栏的，将自动生成并下载Word文档类型的结果报告。
生成报告过程不能中止，且禁止进行其他操作。

# 激活和退出算例

创建新算例后自动激活。
在仿真面板中双击算例，或右键算例选择“激活算例”选项可手动激活算例。
右键已经激活的算例选择“退出算例”选项可退出当前激活的算例。建议您退出算例后，再进行模型编辑操作。
手动切换“特征面板、视图面板、仿真面板”不影响算例激活状态，即切换面板不会导致激活或退出算例。
算例创建完成后，进行修改模型操作不影响已生成的算例。可以激活算例查看历史数据，或者重新设置算例参数并计算结果。

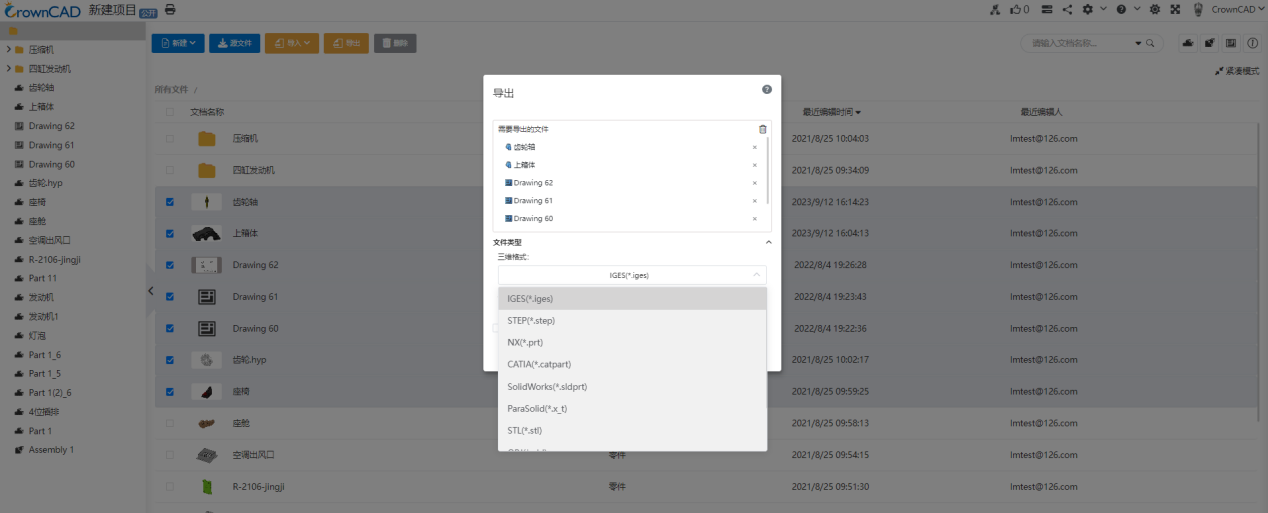

# 批量导出

CrownCAD 2024 R1新增批量导出功能，可实现模型的批量导出。

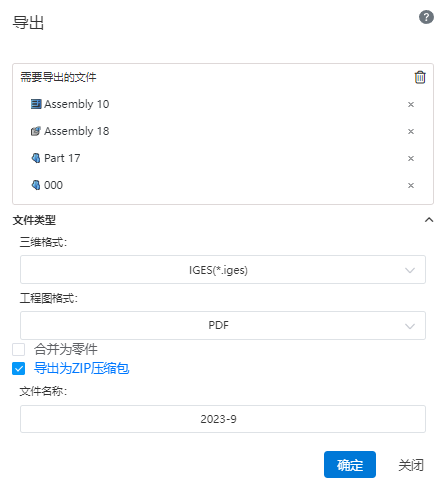

进入文档管理界面，勾选多个零件或装配或工程图文档，点击上方弹出的【导出】按钮，则进入导出设置界面。

导出规则：用户可自定义三维模型和工程图所需的格式，且可设置文档是否以压缩包的形式进行本地保存。

若选择的只有零件文档，则三维格式与单独导出零件时选项一致；
若选择的既有零件也有装配，则三维格式提供step、iges等中性格式。

# 二次开发

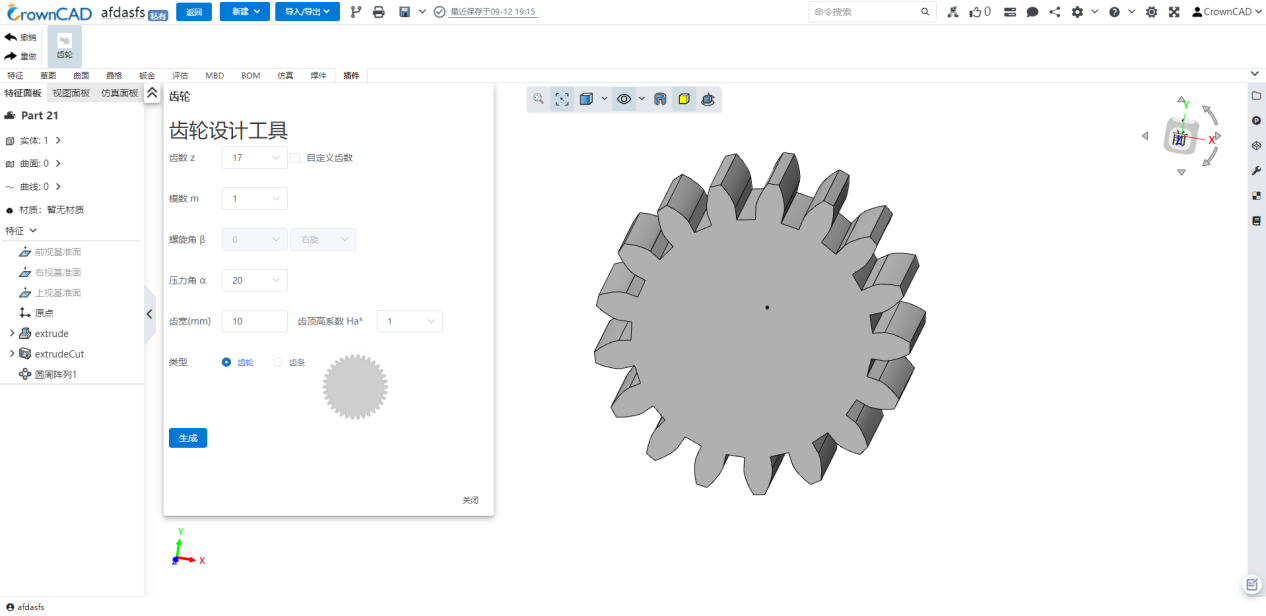

CrownCAD 2024 R1增加插件的二次开发模式，支持使用CrownCAD二次开发接口进行插件开发，同时可将您编写的插件集成到CrownCAD平台中使用。

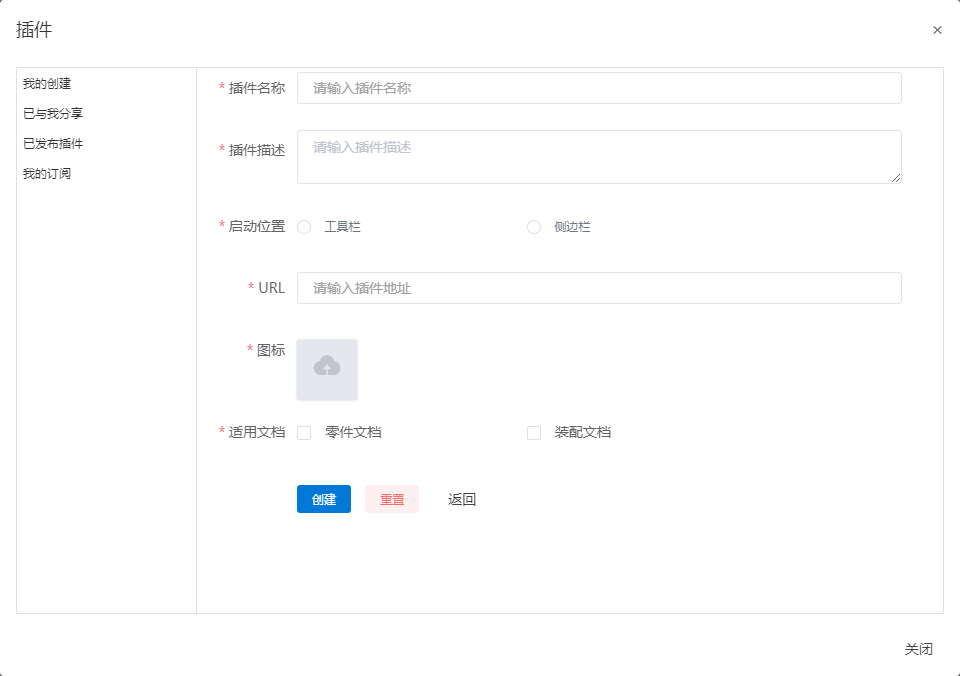

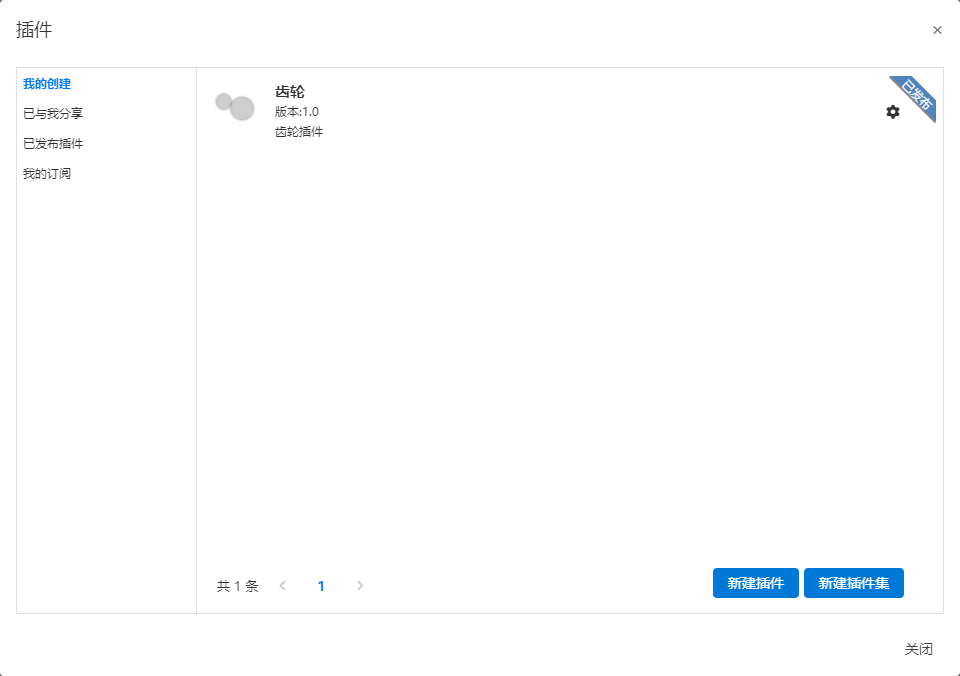

创建插件

用户可以在“二次开发”中找到插件功能入口，点击“插件”进入插件管理界面。选择【我的创建】列表，点击【新建插件】或【新建插件集】创建插件，弹出插件配置面板，进行插件的配置。

创建成功后可以在【我的创建】列表查看已创建插件。点击插件右侧按钮，可对当前插件进行分享、发布、删除操作。

发布插件

插件需要发布之后才能够集成到CrownCAD平台使用。在【我的创建】界面，选择要发布的插件，点击插件右侧按钮，弹出“发布”选项，点击发布，输入发布的版本和描述信息进行插件发布；插件发布成功后，插件显示已发布标志，同时已发布的插件会展示在【已发布插件】列表。

分享插件

插件发布成功后，可以将插件分享给其他用户使用。在我的创建界面，点击插件右侧按钮，弹出“分享”选项，点击进入分享界面；用户输入框键入目标用户的用户名或手机号进行分享。分享成功后会展示在被分享用户的【已与我分享】列表中，用户可以订阅和查看详情。

订阅插件

可以在【已发布插件】或【已与我分享】界面订阅插件，订阅成功后的插件会在【我的订阅】列表进行显示；可以对已订阅的插件进行启用、关闭或删除，插件启用后会显示在工具栏或侧边栏，点击该插件图标即可使用插件。

注：仅支持私有化部署试用。

# 真实渲染

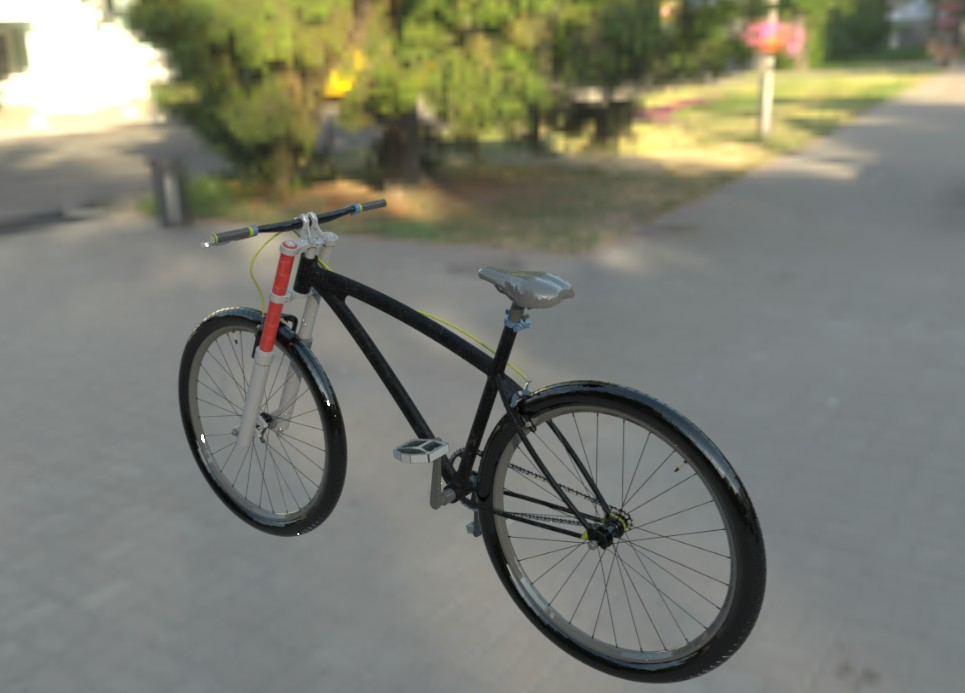

CrownCAD 2024 R1新增真实渲染功能，可对零件/装配模型进行更高质量渲染，支持添加灯光、环境、高精度的外观贴图以及导出图片功能。

主要工作流程：

1. 创建真实渲染

进入文档管理界面，右键零件或装配文档，点击弹出菜单中的【创建真实渲染】按钮，进入真实渲染界面。

2. 环境库

在真实渲染界面点击右侧【环境库】，环境库提供多种世界环境数据，可以右键世界环境进行添加，或者将世界环境拖动到视口当中进行添加。添加后的世界环境会在视口左侧列表展示，可以对世界环境进行开启/关闭或者删除操作。

3. 灯光库

在真实渲染界面点击右侧【灯光库】，灯光库提供点光源、太阳光、区域光、面光源四种基本类型光源，将灯光库中的灯光拖动到视口当中，在弹出的参数框当中可以自定义灯光参数，添加后的灯光会在视口左侧列表展示，支持对灯光的开启/关闭/删除操作。

4. 外观库

在真实渲染界面点击右侧【外观库】，提供对模型设置外观的功能，将外观库中的外观拖动到模型上，可以选择将外观添加到不同的面/实体上，添加外观后外观会在视口左侧列表对应的实体下展示。外观存在继承关系，当实体的某个面存在单独外观时，删除面外观，该面会自动继承实体的外观。

5. 导出渲染图片

点击导出渲染，设置最终导出图片的参数/格式，点击【导出】按钮，等待渲染完成后会自动将当前视角以图片形式导出。

注：仅支持私有化部署试用。

# 库的应用及管理

CrownCAD 2024 R1增加材质库及模型库功能，支持自定义材质库、存储零件/装配；优化标准件库的交互方式，支持快速搜索标准件并增加标准件属性信息显示。

1. 材质库

详见BOM-自定义材质库。

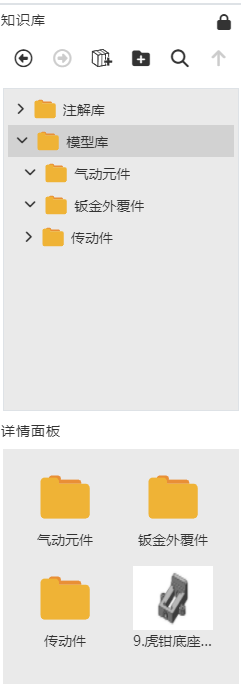

2. 模型库

支持自定义创建目录，支持零件/装配的录入、调用、删除、查找等。

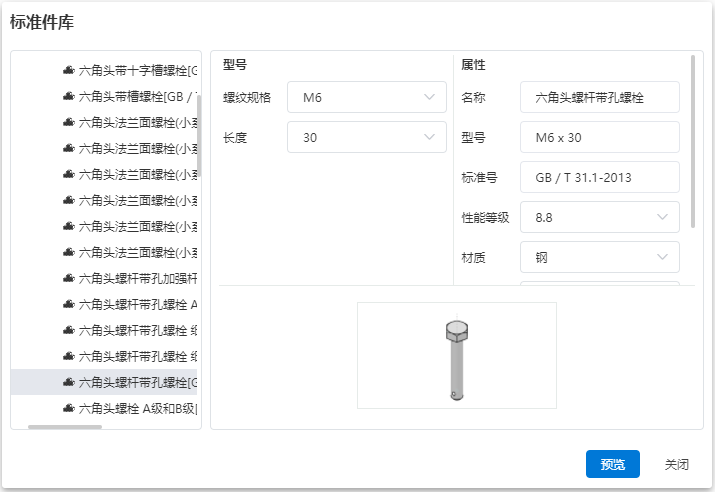

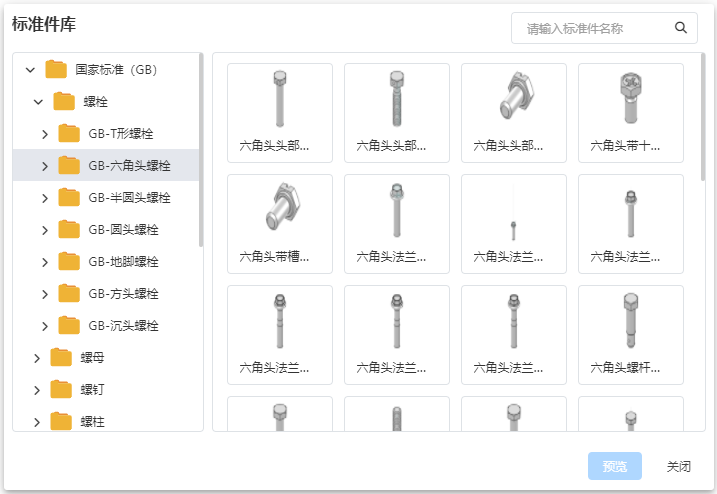

3. 标准件库

优化标准件库管理方式，统一在左侧展示标准及分类；右上角增加搜索框，可快速定位所需标准件；

点击详细型号时，右侧面板同时显示属性信息及缩略图。

# 系统应用

# 系统设置

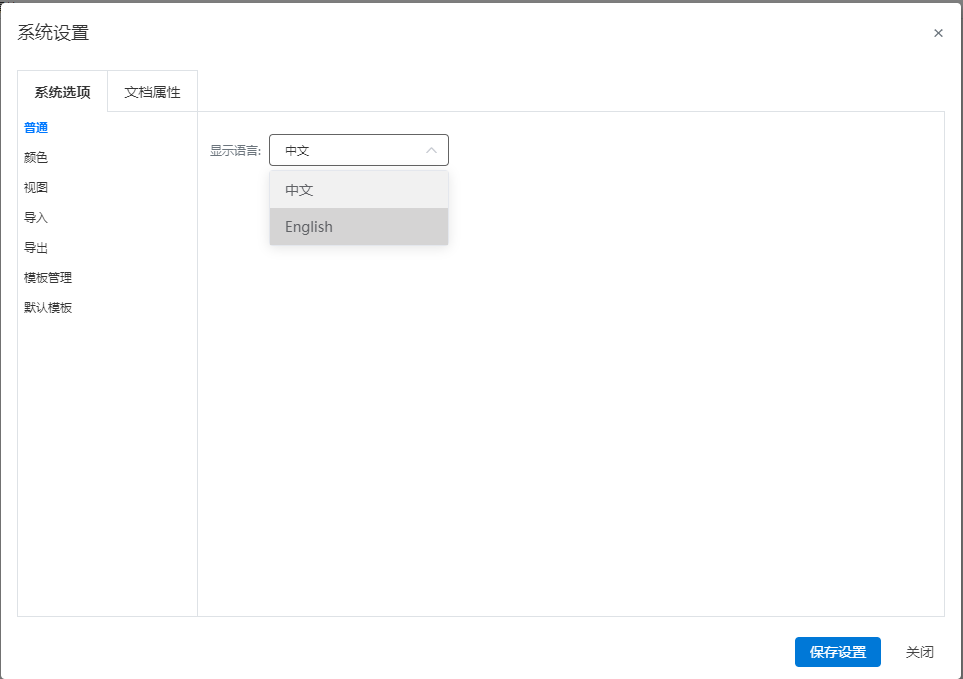

# 支持中文/英文切换

支持在系统设置-普通中将显示语言切换中文/英文。

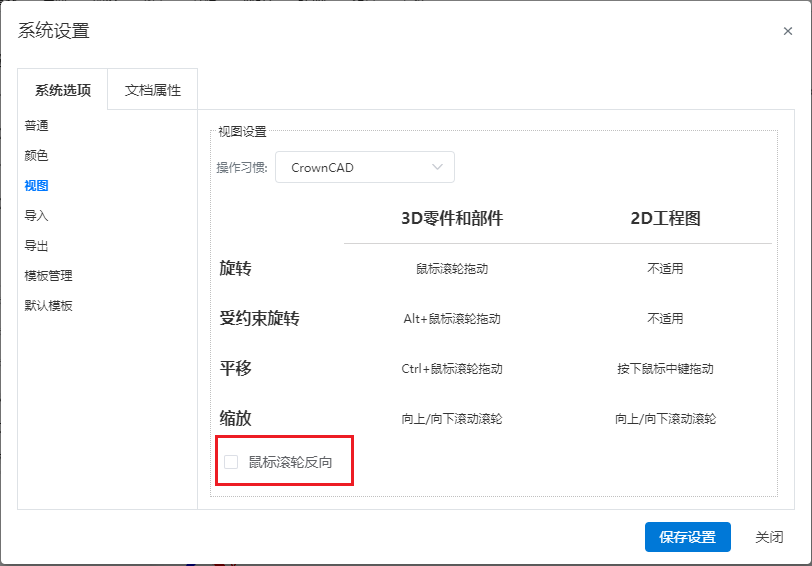

# 增加鼠标反向设置选项

支持在系统设置-视图中勾选“鼠标滚轮反向”，使鼠标滚轮滚动的放大缩小效果反向。

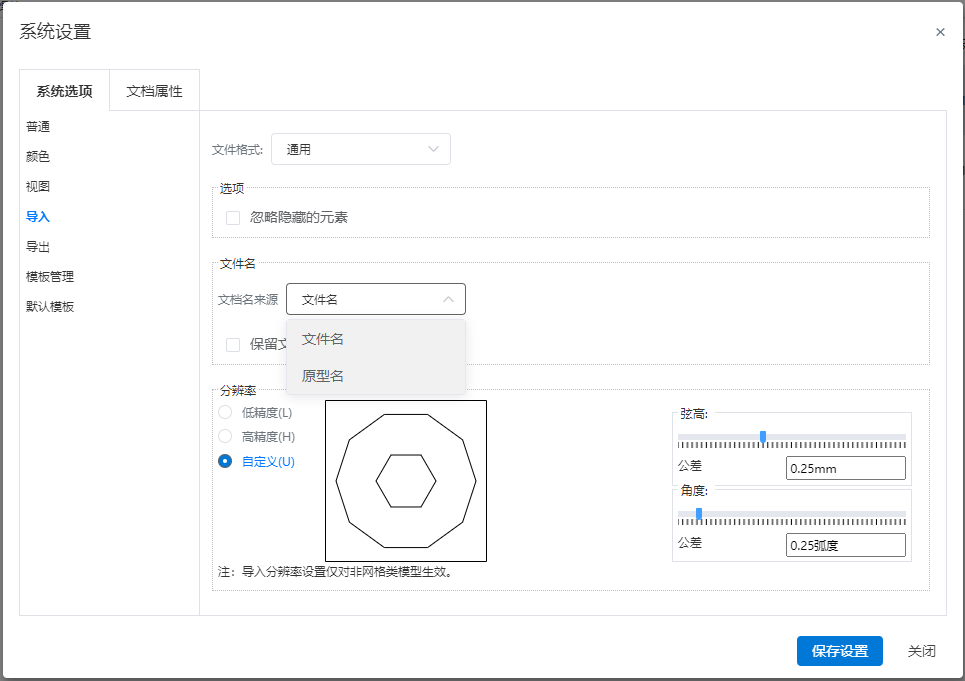

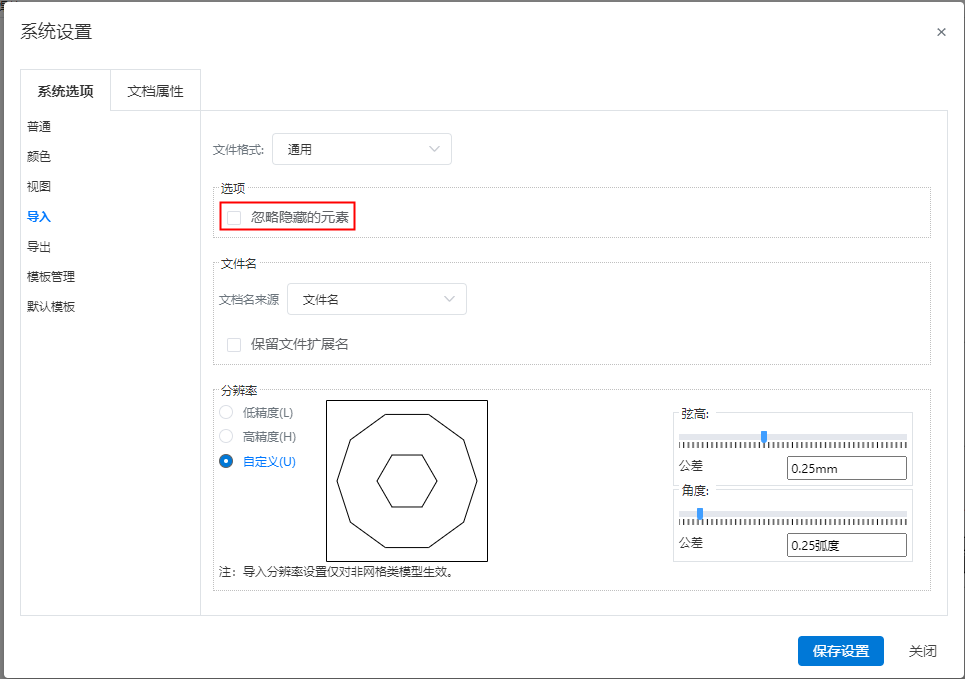

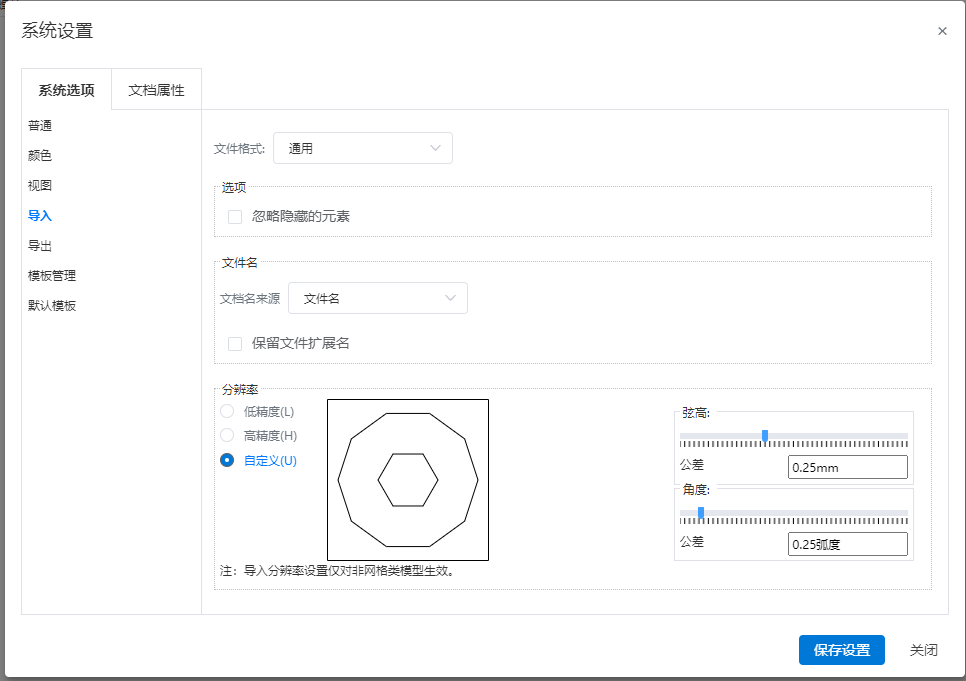

# 增加导入精度设置

在系统设置-导入中可设置“分辨率”，可影响导入模型的精度；导入分辨率设置仅对非网格类模型生效。

# 优化视口旋转操作

# 自定义旋转点/旋转轴

在视口对应位置上单击鼠标滚轮，可设置旋转中心/旋转轴。

设置旋转中心

在下表元素上单击鼠标滚轮，鼠标指针变成“绕点旋转”样式，对应元素高亮。此时按住滚轮旋转，视角绕对应元素旋转。

元素类型	支持元素	对应中心
点	实体/曲面顶点、草图线端点、草图绘制点、基准点、圆点	点

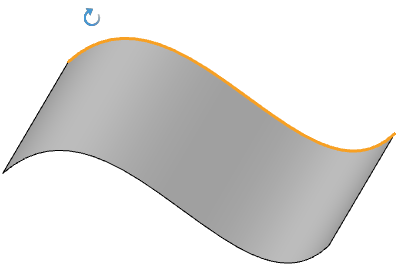

曲线	实体/曲面边线、草图线、空间曲线（非直线形）	线的起始点

设置旋转轴

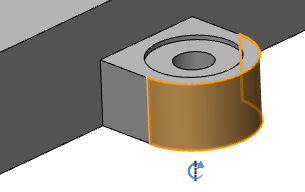

在下表元素上单击鼠标滚轮，鼠标指针变成“绕轴旋转”样式，对应元素高亮。此时按住滚轮旋转，视角绕对应轴线旋转。

元素类型	支持元素	对应轴线
直线	实体/曲面边线、草图线、基准轴、空间曲线（直线形）	线
圆弧线	实体/曲面边线、草图线	过圆点与圆弧所在平面垂直的线
圆柱面	实体/曲面圆柱状表面	圆柱轴线
平面	实体/曲面平面状表面（不包括基准面）	过平面包围盒中心与面垂直的线

注：

① 设置旋转中心或旋转轴之后，进行一次旋转视角操作：自动取消设置的旋转中心或旋转轴，鼠标恢复默认样式；

② 设置旋转中心或旋转轴之后，不进行旋转视角操作，直接进行其他操作A，自动取消设置的旋转中心或旋转轴，鼠标恢复默认样式，并且执行操作A。

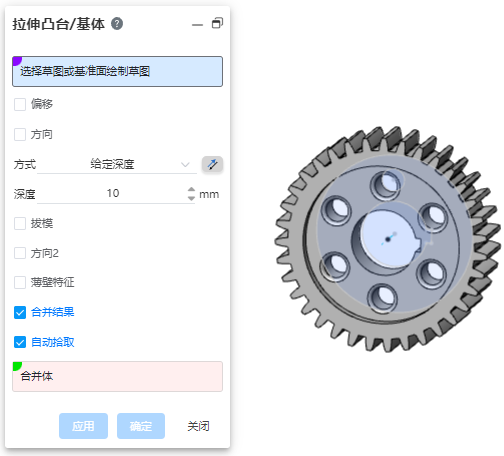

# 优化旋转聚焦点

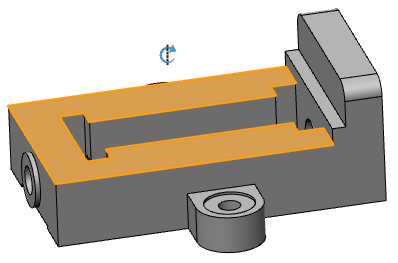

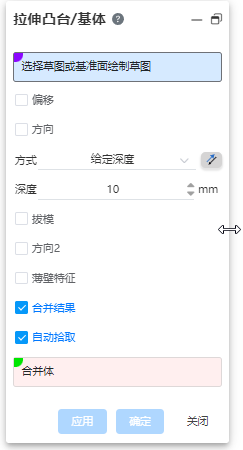

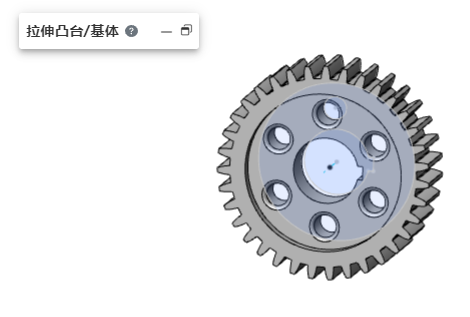

将鼠标放置在模型上，此时旋转视角，鼠标指针与模型的交点将被作为旋转中心。启动任意命令（如打开拉伸凸台命令）时，您仍可以使用此功能。在往期版本中，不支持在命令启动时使用此功能。

# 优化对话框显示

# 支持对话框调整/显隐

对话框大小调整

支持横、竖向拖拽对话框边界，以便调整对话框大小。

支持对话框显隐

命令对话框开启时，在特征面板右上角、对话框左上角位置显示“对话框显隐”按钮；单击“对话框显隐”按钮，切换对话框显示/隐藏状态；

显示命令对话框	隐藏命令对话框

注：

当对话框高度或宽度已经为最小值时，继续向尺寸变小的方向拖拽对话框，隐藏对话框，隐藏效果与单击对话框显隐按钮的效果一致。

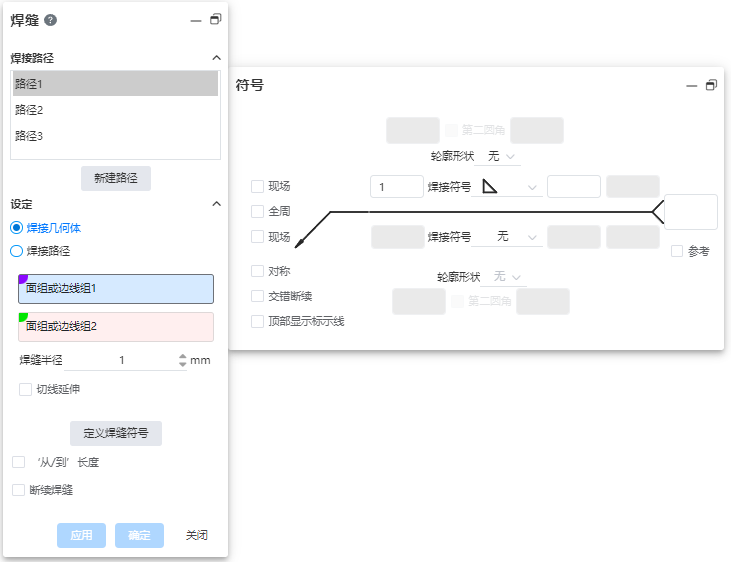

附属对话框支持独立调整位置和大小，如【焊接符号】：

# 增加“应用”按钮

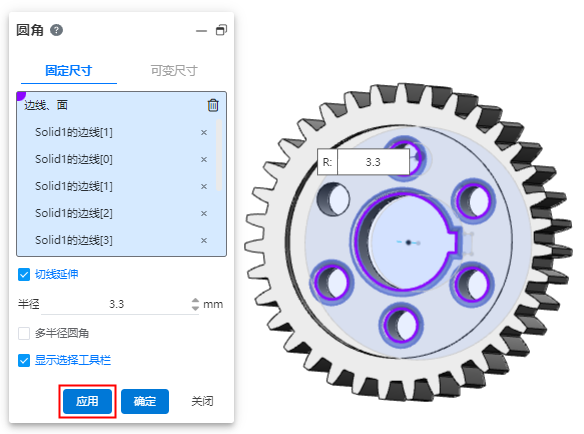

命令对话框中增加“应用”按钮，以圆角命令为例说明“应用”与“确定”按钮的区别：

应用：创建圆角后不关闭对话框，可以连续创建。
确定：创建圆角且关闭对话框。

# 优化拾取操作

# 快速拾取点

在零件中拾取点时，鼠标在点上稍作停留，指针右下角出现“…”，单击左键弹出“快速拾取”对话框，对话框中显示此处所有重合在一起的点，可以在对话框中单击以精确拾取所需点。

# 统一框选操作

装配

在视口中按住鼠标左键移动可进行框选，鼠标由视口左侧往右侧框选时，需要将实例全部放入框选范围内才能拾取；鼠标由视口右侧往左侧框选时，只要实例有元素在框选范围内就拾取该实例。

零件

未启动命令，框选可拾取曲面/实体/网格实体的表面/边线。当某个表面的边线被全部选中时，只拾取其表面不拾取其边线。
启动命令，为支持多选的拾取框拾取元素时，可在视口中框选拾取，仅拾取该拾取框支持的元素。如：【删除面】功能仅能框选面，而无法框选边线。

# 优化特征面板显示及右键菜单

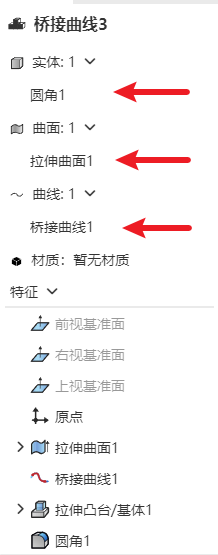

# 元素名称与特征一致

优化特征面板中实体、曲线、曲面、网格的显示名称，使名称与最后一步操作特征名称一致。

例：中文状态下，某个实体的最后一步特征名称为“圆角1”，则此实体名为“圆角1”；曲线、曲面、网格同理。

# 完善右键菜单

补充零件、装配、工程图特征面板最上端文档的右键菜单内容：

文档类型	菜单样式	菜单选项	说明
零件	图标	自适应缩放	快速缩放至合适位置及大小
		透明/不透明	设置文档透明/不透明显示
		设置外观	打开设置外观命令
		打开工程图	打开关联工程图
	文字	文档属性	打开系统设置-文档属性
		自定义属性	打开BOM-自定义属性对话框
		折叠项目	折叠特征面板中全部可折叠项
装配	图标	自适应缩放	快速缩放至合适位置及大小
		隐藏/显示全部实例	隐藏/显示全部零部件
		透明/不透明	透明/不透明全部零部件
		配合	打开配合命令
		打开工程图	打开重名工程图
	文字	反向选择	反向选择视口中实例
		插入新的子装配体	打开新建装配命令
		文档属性	打开系统设置-文档属性
		自定义属性	打开BOM-自定义属性对话框
		折叠项目	折叠特征面板中全部可折叠项
工程图	文字	文档属性	打开系统设置-文档属性
		自定义属性	打开BOM-自定义属性对话框
		折叠项目	折叠特征面板中全部可折叠项

# 设置外观/材质

# 支持装配环境设置外观

装配中设置外观可设置“实例、实体/曲面、面”外观。

注：

① 在装配中修改实体/曲面外观和面外观，直接改变零件中的实体/曲面外观和面外观。

② 在装配中设置实例外观，改变整个零部件实例中在装配中的显示的外观，但是不改变零部件本身的外观。

③ 外观优先级：实例外观＞面外观＞实体/曲面外观。

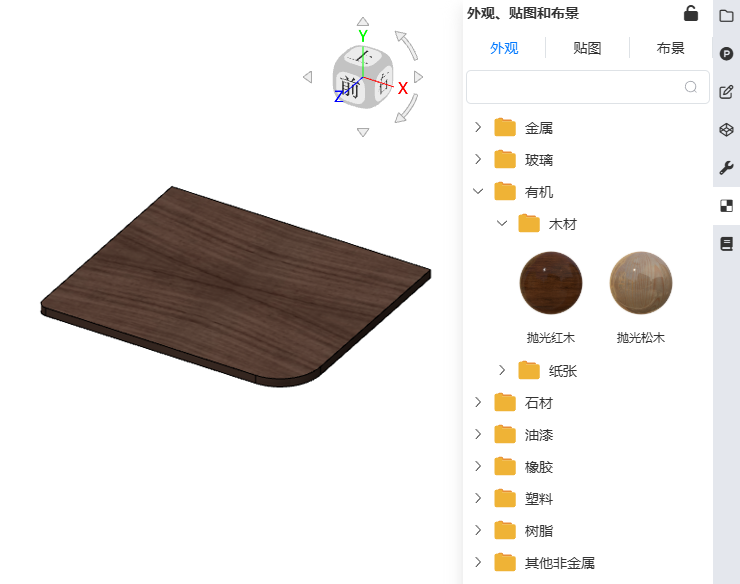

# 增加外观库

增加外观库，提供预设外观，如玻璃、木材等，每个外观对应一套外观参数，包括颜色、透明度等信息。

使用方法：

① 单击右侧边栏的，打开外观库。

② 按住鼠标左键，将预设外观拖拽到要设置外观的元素上。

③ 松开鼠标左键，在弹出的菜单中选择要设置到哪个层级，即可完成设置。

# 草图绘制

# 2D草图

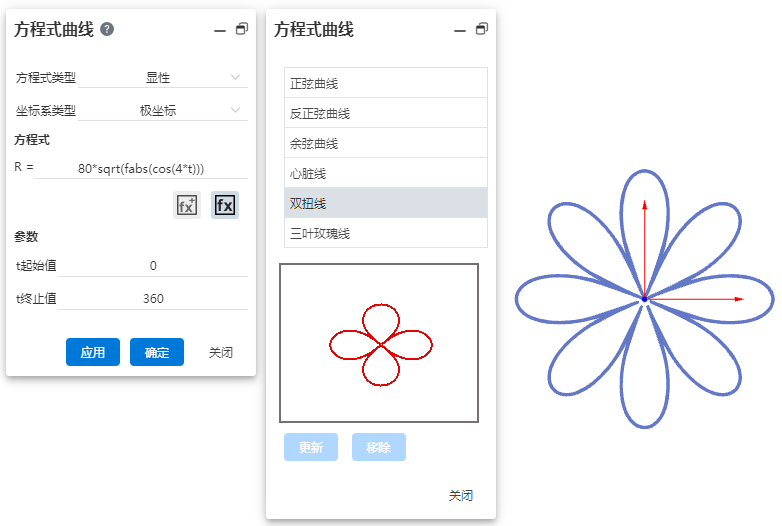

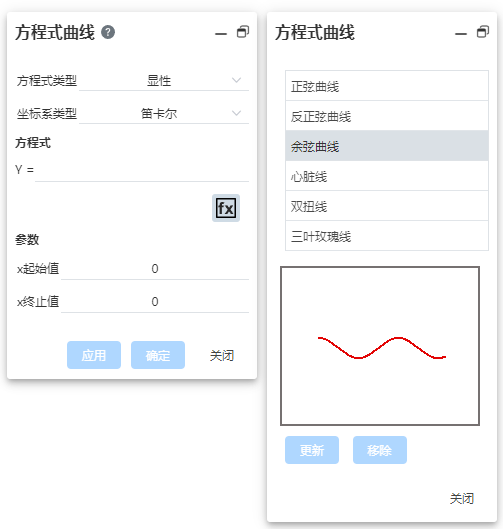

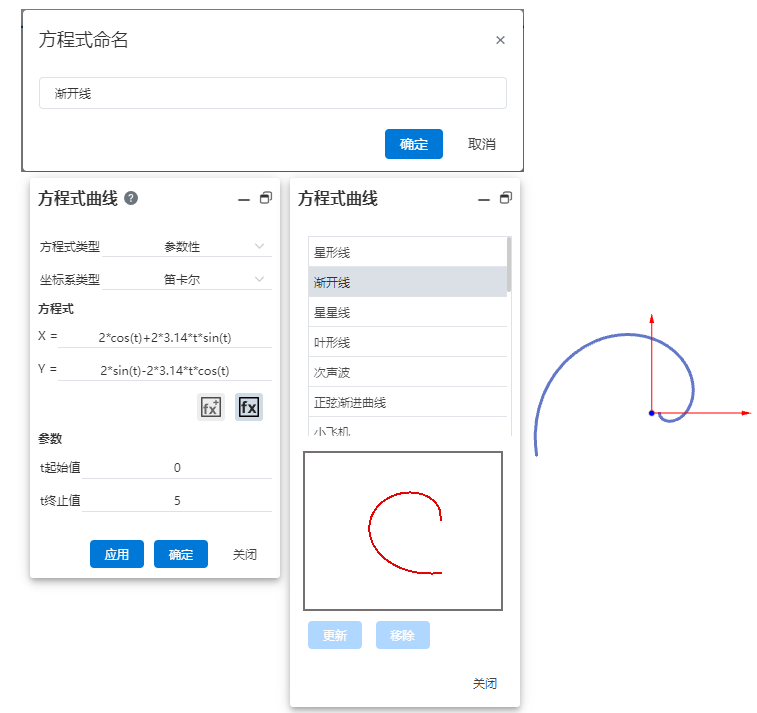

# 方程式曲线

在本工具中，新增方程式库及保存自定义方程式功能，并且支持编辑已创建的方程式曲线：

方程式库

您可以在库中选择系统已有的方程式，或者将自定义的方程式添加至方程式库，方便后续快速调用；

调用方程式示例：

双击方程式列表中的方程式，将其填入左侧方程式对话框，并可在视口中预览：

可调整方程式参数以生成新的方程式曲线：

保存自定义方程式：

填写方程式后，点击可将方程式添加至方程式库，并根据方程式类型归至对应列表；

编辑方程式曲线：

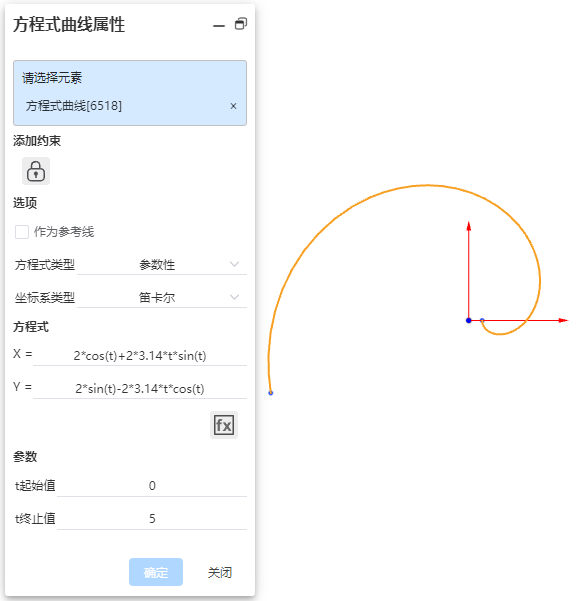

点击已创建的方程式曲线，弹出【方程式曲线属性】对话框，可再次调整方程式或其他参数；

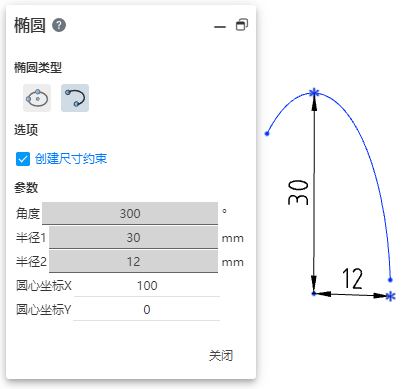

# 椭圆/椭圆弧

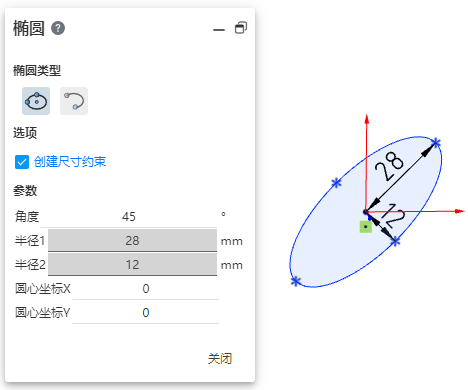

新增椭圆/椭圆弧功能，通过定义角度、半径1、半径2、圆心坐标参数，在草图中生成椭圆轮廓。

注：

① 创建完成后的椭圆，拖拽只改变位置，不能改变椭圆的大小与角度，椭圆的大小只能通过编辑尺寸更改。

② 若椭圆中存在任意尺寸、几何约束，则不支持在属性框中继续调整尺寸。

# 尺寸标注

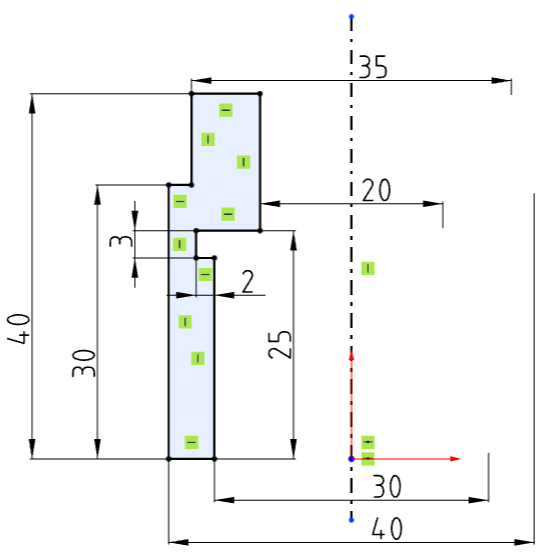

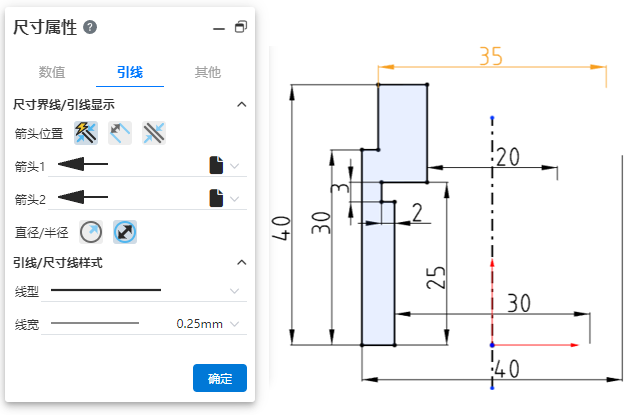

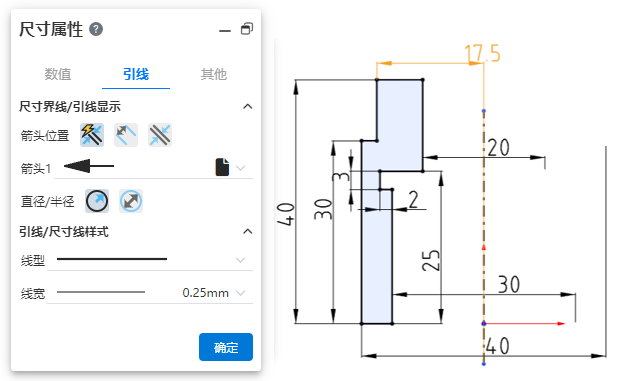

# 标注对称尺寸

此操作可帮助您在同一草图中标注点、线、圆、圆弧到中心线/参考线的2倍尺寸，且支持切换尺寸。

标注对称尺寸：

① 用“尺寸约束”命令标注两个元素，其中一个元素为中心线/参考线；

② 将尺寸数字放置在超出中心线的位置，则标注为对称尺寸；

更改尺寸类型：

生成对称尺寸后，通过尺寸对应的属性面板-直径/半径，更改尺寸为半径尺寸或直径（对称）尺寸。

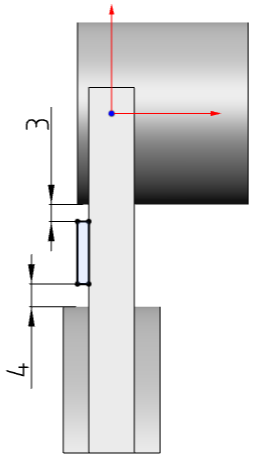

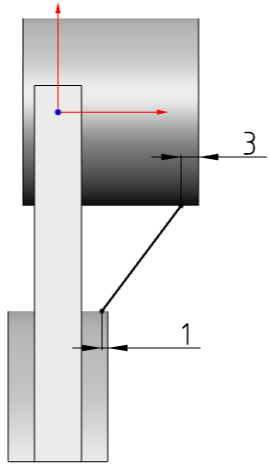

# 标注0值尺寸

# 外部参考

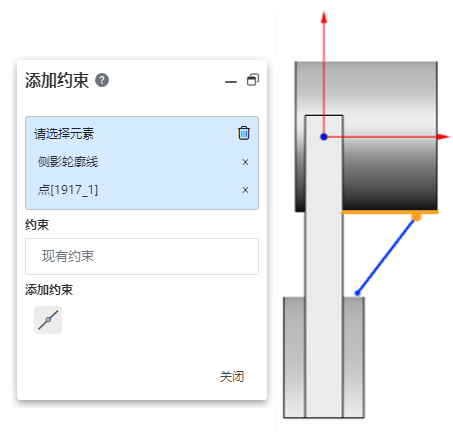

引用侧影轮廓线/圆边线添加约束：

添加约束时，支持直接选择外部元素的侧影轮廓线或圆边线进行标注，无需先进行投影。

与侧投影轮廓线添加几何约束	与侧投影轮廓线添加尺寸约束

支持直接标注与当前草图平面垂直的平面，无需先进行投影。

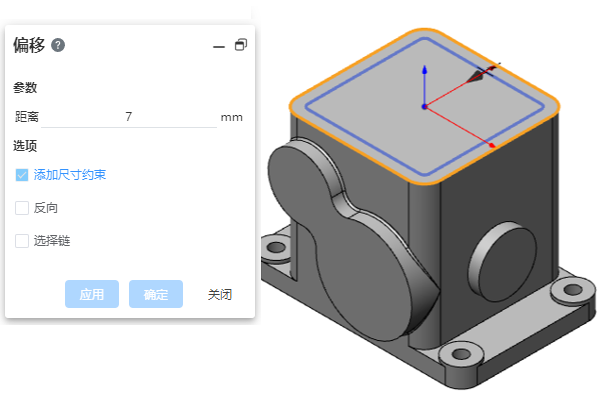

# 偏移

扩展待偏移元素的支持类型，可直接选择草图外元素进行偏移，且保持联动。

注：

① 可选其他草图线、实体/曲面边线、实体/曲面表面（等于拾取完整边线）；

② 所选元素在当前草图面上无法投影生成可偏移的线时，则提示“无法偏移该元素”；

③ 偏移线与所选元素之间自动添加尺寸标注和“偏移”约束（暂不支持圆、曲线元素）。

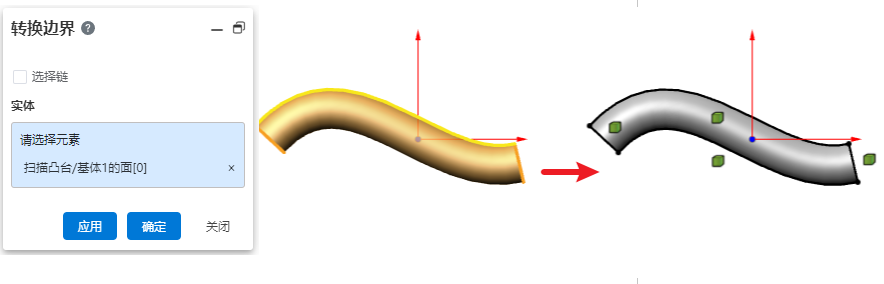

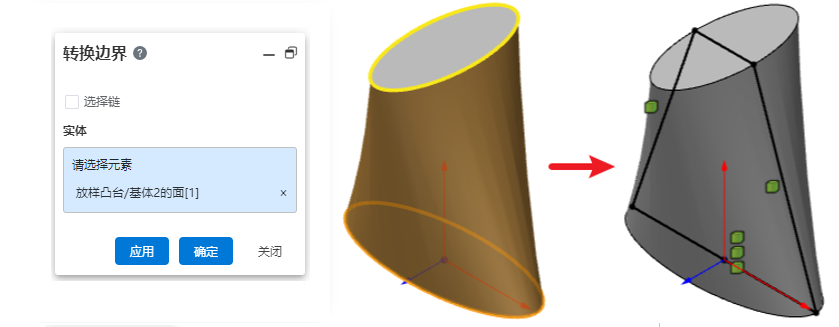

# 转换边界

支持选择样条曲面转换边界，修复放样凸台、样条曲线的转换效果。

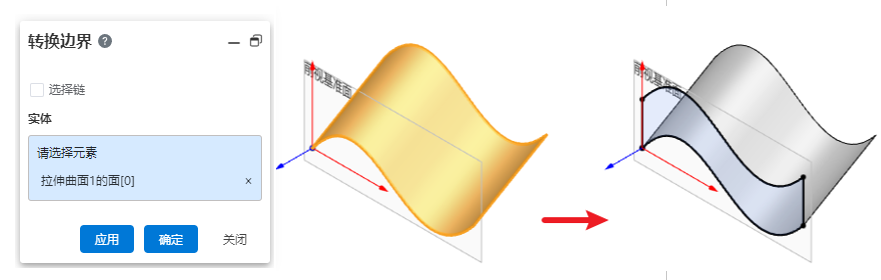

样条曲面转换边界:

放样凸台、样条曲线转换效果示例：

# 应用性

# 首次标注整体缩放

首次标注草图中的长度或距离时，草图内元素和视角均以草图原点为中心自动缩放，看起来与标注前没有变化，但相关元素的长度/距离均已改变。

# 拾取优化

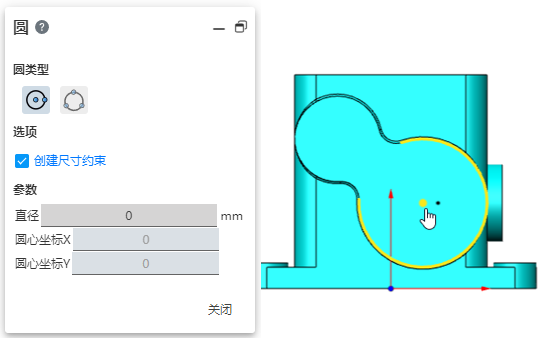

支持拾取圆心点：

草图环境下，在执行草图绘制类命令时，可直接拾取草图外圆/圆弧边线的圆心，并自动添加重合约束。无需先转换边界后再拾取。

支持预先选择元素：

草图状态，不打开任何命令，鼠标指向面、线、点、草图时高亮并支持拾取；预拾取元素后，打开相应的草图命令：

若该命令支持预拾取元素，则自动填入相应的拾取框；
若该命令不支持预拾取的元素，则在视口点击其他元素的同时，取消预拾取的高亮与选中状态。

# 3D草图

# 对称约束

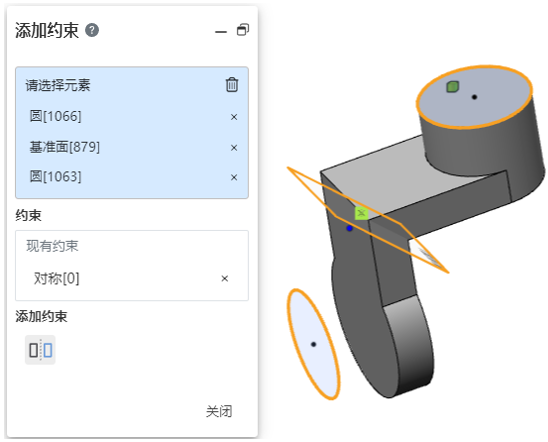

3D草图环境中增加对称的几何约束，可为两个元素相对于一个平面添加对称约束。

# 应用性

# 自动判断方向

3D草图环境下绘制草图时，视角方向与XYZ坐标系的任一平面接近平行时，绘制平面的方向将自动切换为最接近平行的视图方向。

自动切换后，您仍可以使用tab键手动切换至其他标准三视图方向。

# 零件和特征

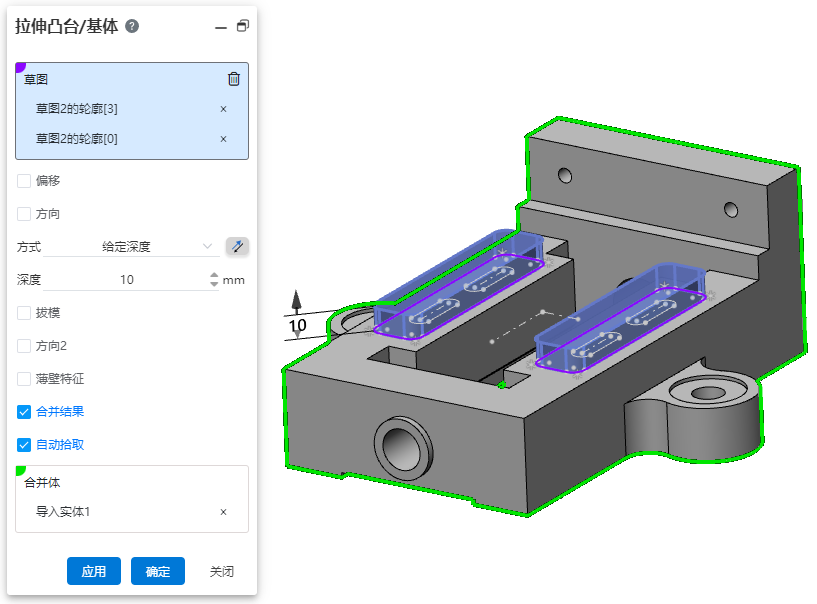

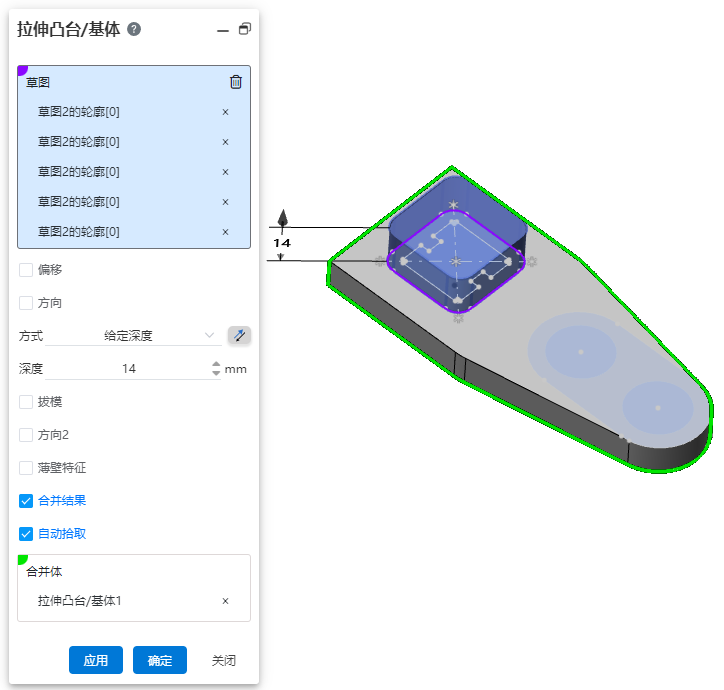

# 支持多轮廓拉伸

现在拉伸凸台功能支持一次性拉伸多个不相交轮廓。以此为基础，您无需先进行解散文字操作，即可直接拉伸草图文字。

注：

一次性拉伸多个轮廓生成的实体看起来是相互分离的，但是在系统中他们被算作一个实体。
此类含有多个不相连部分的实体不允许进行抽壳操作。
在视口中拾取草图线，系统将拉伸草图线所在的封闭轮廓。如果一个草图中包含多个轮廓，您可以通过此功能来指定要拉伸哪些轮廓，而不是必须拉伸整个草图的所有轮廓。该功能适用于拉伸凸台、拉伸切除命令。

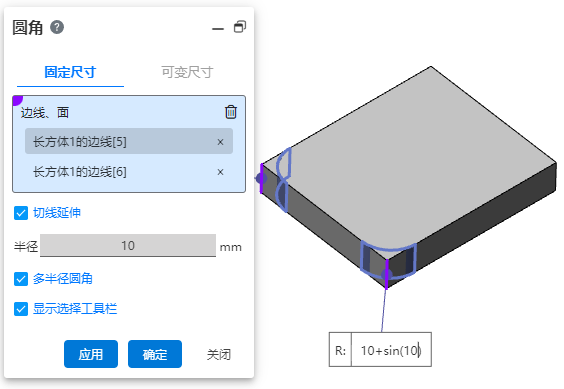

# 圆角半径参数支持变量/方程式

创建多半径圆角时，您可以在多半径输入组件中输入变量或方程式；创建完成后可对变量或方程式再编辑。

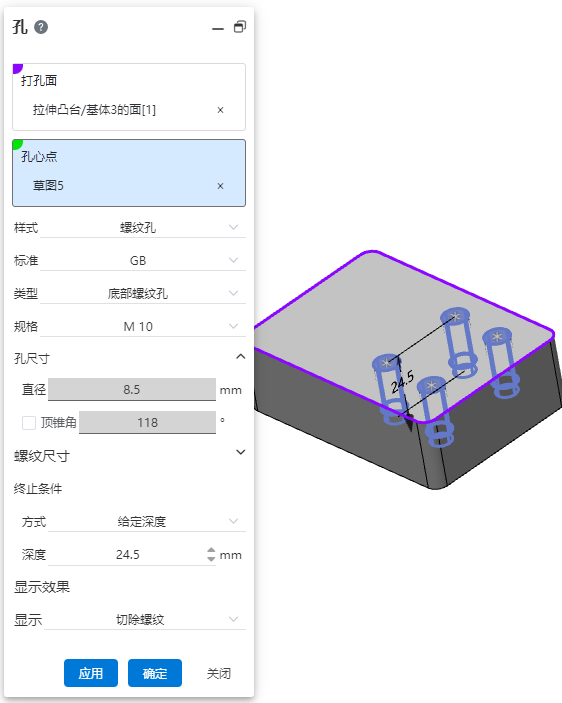

# 孔-定位点增强

本次版本中主要对孔定位点的选择方式进行增强：选择孔心点时，支持直接选择整个草图或快速“绘制草图”。

1）孔心点支持选择整个草图：

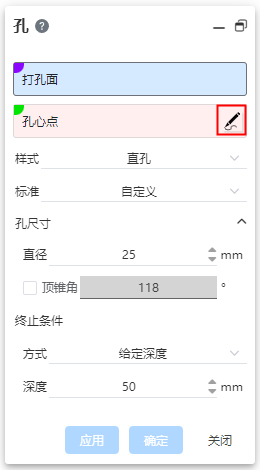

2）未拾取元素时可快速“绘制草图”。

单击“绘制草图”，可在选择的要打孔的实体面上新建并进入草图，绘制完成后退出草图，将整个草图填充至“孔心点”拾取框。

# 新增质心

支持在零件/装配中生成质心，支持在零件中生成质心参考点。

1）质心创建方式：

通过点击【质心】命令或【质量属性】-【显示质心】，即可创建质心；一个文档中只能有一个质心。

2）质心参考点创建方式：

生成质心后，在特征面板中右键质心特征，单击图标，即可创建质心参考点；一个文档中可以有多个质心参考点。

3）质心和质心参考点的区别：

质心表示整个文档最终的质心位置。可以在装配和零件中生成
质心参考点表示截止到质心参考点特征创建时，模型建模历史中的质心位置。只能在零件中生成。

4）在大多数情况下，质心点和质心参考点的位置会随模型改变即时更新。在一些特殊情况下可能无法自动更新，此时质心后会显示更新按钮，单击即可手动完成更新。

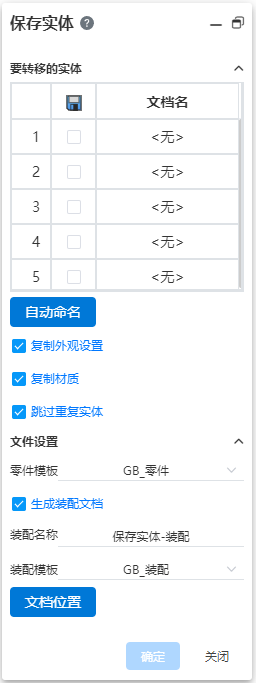

# 新增保存实体

新增保存实体功能，支持您将一个零件文档中的实体分别复制保存至新零件文档。同时，该功能还支持将这些新零件文档插入到一个新装配文档中。

1）保存至新零件文档：

取消勾选“生成装配文档”，可将已选择的实体分别复制保存至新零件文档。

2）生成装配文档：

勾选“生成装配文档”，可直接创建一个装配文件，并将所选实体作为新的零部件全部插入装配文档。

3）其他保存选项说明

复制外观设置：将源文档中实体的外观应用到新零件实体中。
复制材质：将源文档中的各实体的材质应用到新零件的文档材质上。
- 转移单独设置了实体材质的实体时，复制实体材质到对应新零件的文档材质上；
- 转移未单独设置实体材质的实体时，若源文档设置了文档材质，则复制文档材质到对应新零件的文档材质上；
- 转移未单独设置实体材质的实体时，若源文档未设置文档材质，则不设置新零件的文档材质；
- 将材质转移到新文档的文档材质上，而不是实体材质上，目的是在装配中能通过材料明细表读取到材质属性。
跳过重复实体：勾选此项，“阵列生成的实体、焊件切割清单项目中的重复实体”将仅生成一个零件文档，避免创建多个重复文档。

# 装配设计

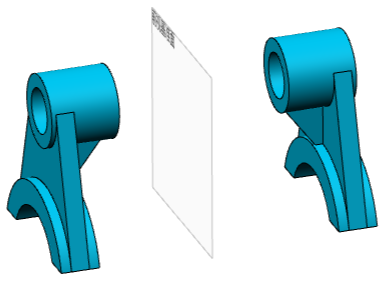

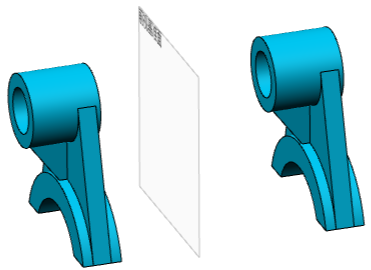

# 优化装配镜像

装配镜像零部件遵循左手坐标系，同时新增“生成新文档”选项，支持创建不同的镜像效果。

注：勾选选项将生成对称的零件文档。

勾选	不勾选

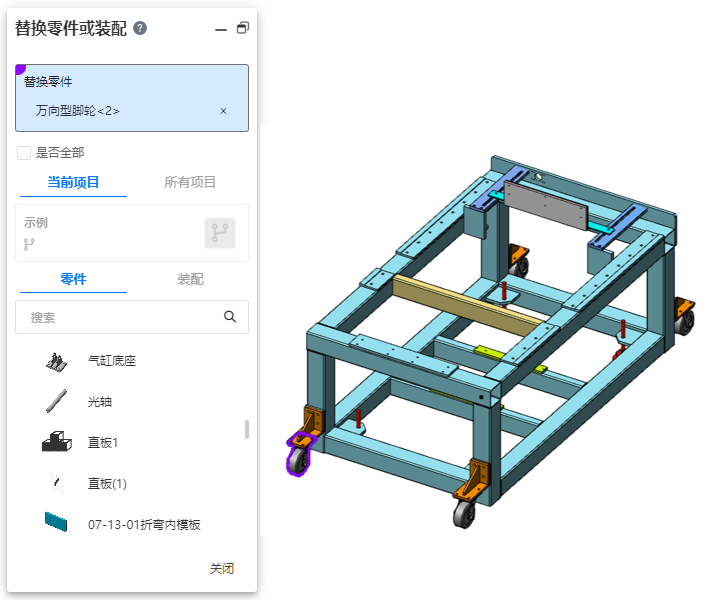

# 新增替换零部件功能

增加替换零部件功能，支持您快速替换装配中的零件或子装部件，替换后新的零部件位置与原部件基准位置重合。

# 增强TopDown外部参考

在装配中编辑零部件时，部分特征可拾取其他零部件的元素（点线面）作为特征方向、终止面等。

支持引用其他零部件元素的特征和拾取项如下表：

命令	拾取项
草图	基准面、平面或草图

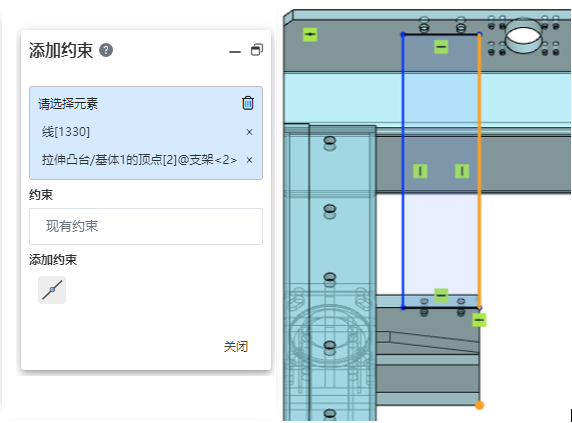

草图尺寸约束、几何约束	可以与其他零部件的实体边线、草图线等约束，可选择项与选择当前零件草图外元素进行约束相同
拉伸凸台	成形到面的结束面1
	成形到面的结束面2
	方向
旋转凸台	成形到面的结束面1
旋转凸台	成形到面的结束面2
拉伸曲面	成形到面的结束面1
	成形到面的结束面2
	方向
拉伸切除	成形到面的结束面1
	成形到面的结束面2
	方向
旋转切除	成形到面的结束面1
旋转切除	成形到面的结束面2
线性阵列	方向1和2
圆周阵列	轴
曲线阵列	曲线
草图阵列	草图
填充阵列	填充边界
填充阵列	方向

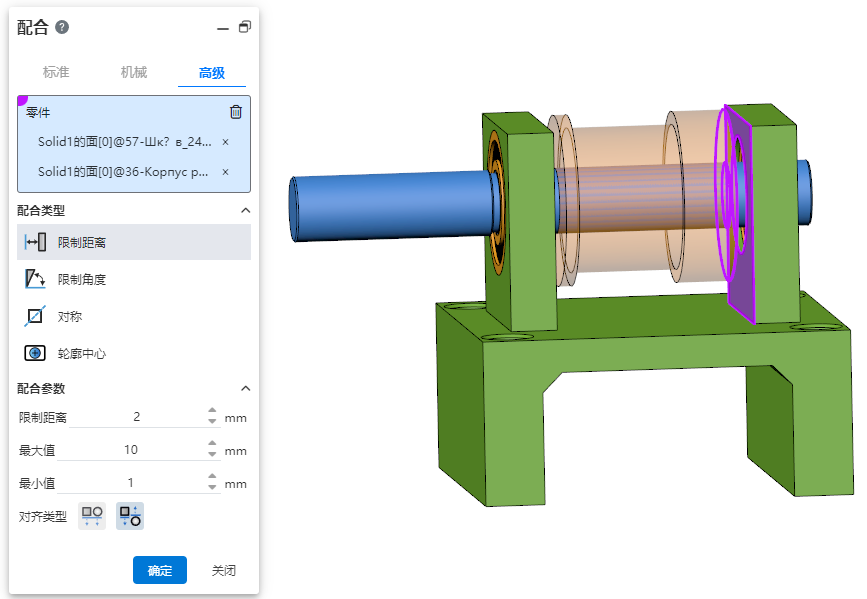

# 高级配合-距离/角度限制配合

支持限制配合，允许零部件在距离配合或角度配合的一定数值范围内移动。

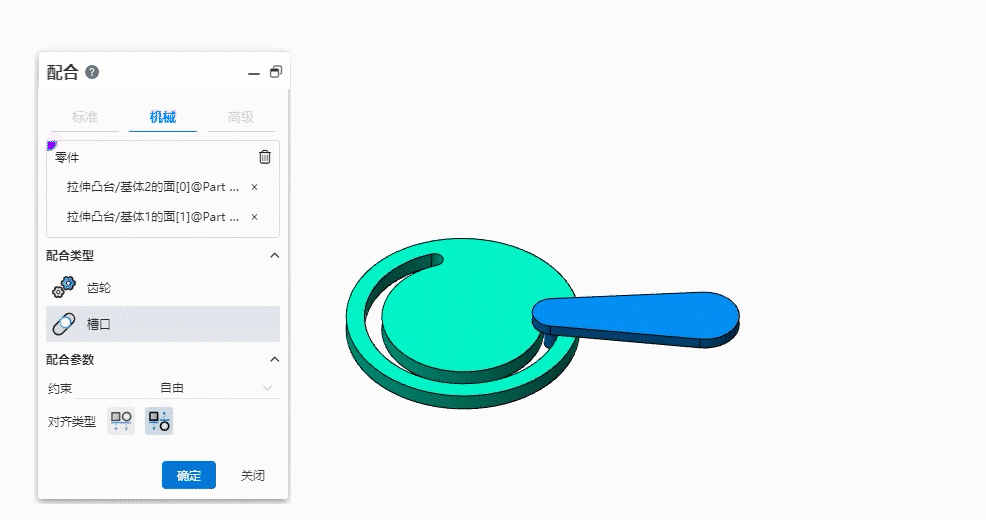

# 机械配合-槽口配合

支持您将“圆柱/轴”配合到“直口/圆弧槽”，或将槽配合到槽，并支持“自由”、“在槽口中心”、“沿槽口的百分比”及“沿槽口的距离”多种约束方式。

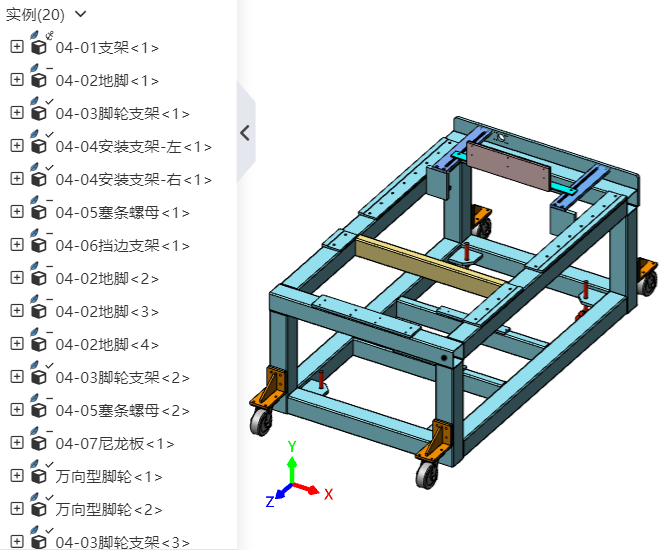

# 增加大装配模式

您可以使用大装配模式提高大型装配模型的性能。

开启方式：

自动开启：在打开模型时自动判断模型大小，对于大型装配体弹出提示，并可选择是否以大装配模式打开。

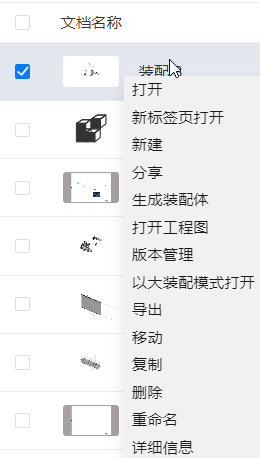

手动开启：在文档列表中右键装配文档，选择“以大装配模式打开”选项即可手动以大装配模式打开装配文档。

大装配模式下，实例图标上增加羽毛显示，表示该实例目前是轻量化显示状态。

在实例列表中选中实例右键（支持多选），点击“还原轻量化”，可将该实例切换至精确显示状态，已经精确显示的模型无法再次切换至轻量化浏览。

# 应用性提升

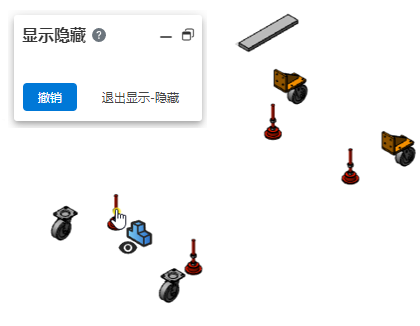

# 显示隐藏的零部件

增加“显示隐藏的零部件”工具，可以暂时互换零部件的显隐状态，以便查看当前隐藏了哪些零部件。

通过单击视口中的零部件，可以将原本隐藏的零部件修改为显示状态。

# 工程图

# 视图

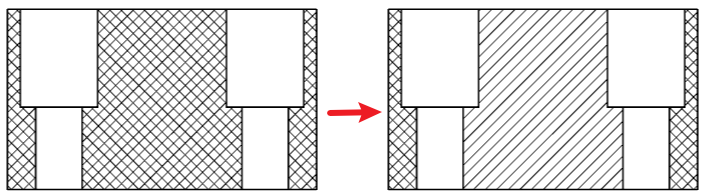

# 新增剖面线样式

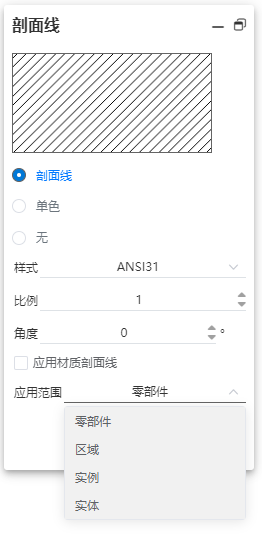

1）支持修改剖面线样式

对于已经生成的剖视图，支持按照零部件、区域、实例、实体的范围修改剖面线样式，如下图所示，修改区域范围内剖面线样式：

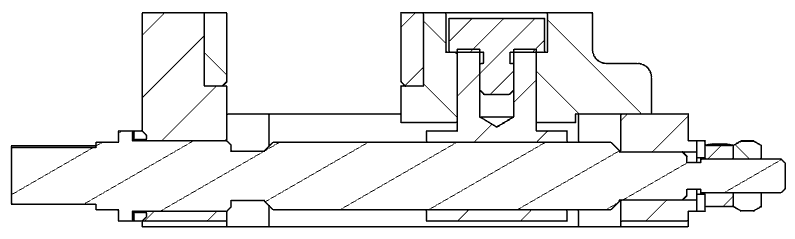

2）剖面线在不同体直接进行区分

提升多实体、装配等零部件剖视图的直观性，对于不同的实体、装配中两相邻的零件的剖面线采用不同的剖面线角度和密度。

# 优化局部视图

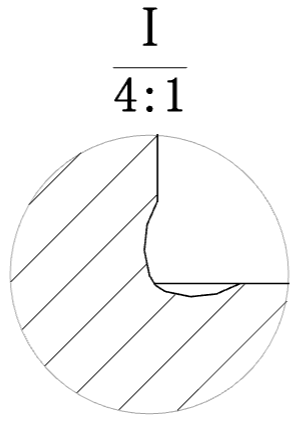

1）支持在剖视图上创建局部视图：

支持以剖视图为父视图做局部视图。

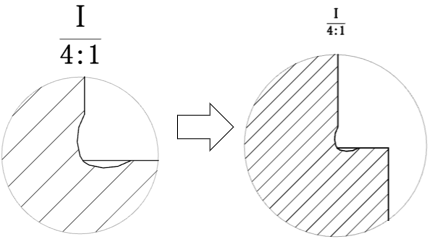

2）支持再编辑局部视图范围：

绘制完成的局部视图支持再编辑修改局部视图的边界轮廓；修改完成后，局部视图中心位置不变，更新视图内容。

# 新增断开的剖视图

支持在现有视图上添加断开的剖视图特征，剖开显示视图中的部分区域；并支持再编辑剖切区域。

# 新增剪裁视图

您可以使用草图在视图上绘制出要保留的剪裁区域草图，然后选择该草图，单击裁剪视图，完成剪裁视图的创建。

1）裁剪区域草图要求：

草图应该是单个封闭区域；
草图应该是属于当前视图。

2）剪裁视图特征支持和不支持的视图：

支持的视图：模型视图、投影视图、剖视图、辅助视图；
不支持的视图：局部视图、局部视图的父视图、断裂视图；
暂不支持以裁剪后的视图为父视图制作剖视图或局部视图；
以裁剪后的视图为父视图制作投影视图、辅助视图时：子视图是完整的模型；

# 优化钣金平板模式工程图

所选零件中有且仅有一个钣金模型时，可创建钣金件平板型式视图，该视图中支持生成折弯线并添加折弯注释内容。

1）折弯注释说明：

生成折弯注释的前提是生成折弯线；
在对话框的文本输入框中输入关键词和文本，折弯注释中显示关键词对应的折弯参数和文本；
默认折弯注释内容“折弯方向折弯角 R折弯半径”；
模型视图对话框中的“折弯注释”文本框，控制该视图中全部折弯注释的内容。修改此项，则改变全部注释内容；
可以在视口中双击折弯注释，修改单个折弯注释的内容。

2）折弯参数说明：

参数	说明	关键词
折弯方向	相对当前视角的折弯方向：上、下	<bend-direction>
折弯角	折弯角度	<bend-angle>
补充角	折弯角的补角	<bend-complementary-angle>
折弯半径	折弯半径	<bend-radius>
折弯顺序	折弯顺序	<bend-order>
折弯系数	折弯系数	<bend-allowance>

# 新增草图投影

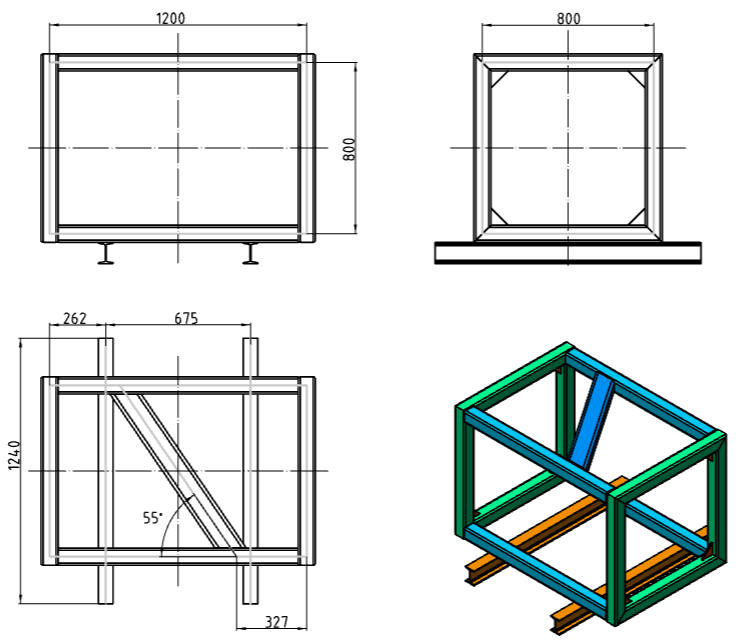

支持工程图视图中显示零件模型中的草图，显示的草图可以进行尺寸标注，可以让您更直观标注焊件框架尺寸。

草图可以进行尺寸标注，标注效果与标注模型边线一样且为从动尺寸。
生成视图时，草图的默认显隐状态如下：
- 2D草图：草图平面与与视图投影方向平行的2D草图，无论其显隐状态如何，生成视图时均默认隐藏。其他2D草图的显隐状态与生成视图时，模型中草图的显隐状态相同。
- 3D草图：3D草图的显隐状态与生成视图时，模型中草图的显隐状态相同。
当视图生成后，每个视图独立记录该视图中各草图的显隐状态。
- 可展开视图面板中的模型特征，单击草图后眼睛图标进行显隐操作；
- 此操作仅影响当前视图中草图的显隐状态，不影响源模型及其父子视图中草图的显隐状态。

# 新增读取三维爆炸视图

装配体工程图中支持生成爆炸状态的视图，并支持在爆炸视图上正常标注尺寸、零件序号等。

注：

① 当选择装配时，视图调色板中显示等轴测方向的爆炸视图，若存在多个爆炸视图，则显示最近激活过的爆炸视图；

② 爆炸视图支持自定义视角，修改视角后以爆炸后的模型为基础生成。

# 注解

# 中心线功能增强

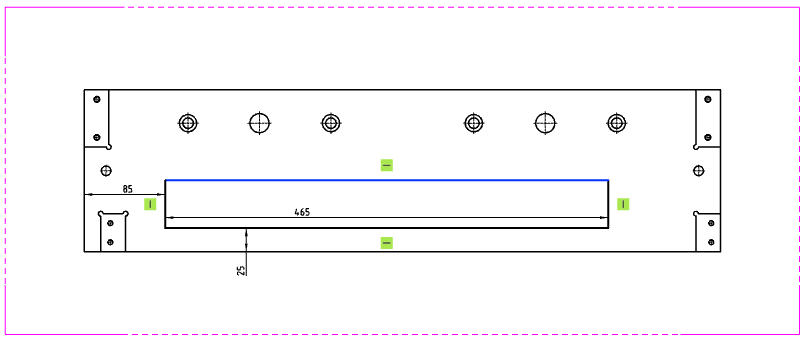

本次版本对中心线功能进行增强，您可以手动拖拽中心线端点修改其长度；且在添加尺寸、粗糙度等注解时可选择中心线。

1）手动修改中心线长度：

选择已经生成的中心线，线高亮，按住两端点出现点状handle后沿中心线方向拖拽，可改变中心线长度。

注：手动修改长度的中心线不再随模型改变而改变长度。

2）选择中心线添加注解：

使用智能尺寸等尺寸类命令标注，可以选择中心线与视图内的其他点、线进行标注。

使用粗糙度、零件序号、基准等可以锚定在边线上的命令进行标注，可以选择中心线作为锚定元素。

# 新增修订云工具

支持在工程图中指定封闭参考区域，形成修订云图案，在视图中创建修订云标注。

1）指定参考线区域

指定封闭参考线区域，在参考线区域一侧添加相连的圆弧，形成修订云图案。

2）参考线区域的指定方式

矩形：指定矩形的两个对角点，参考线区域为矩形；
椭圆形：依次指定椭圆圆心和椭圆外接矩形的一个顶点，参考线区域为椭圆；
多边形：依次指定多边形的各个顶点，参考线区域为多边形；

3）编辑参考线区域：

选中已有的修订云，显示参考线路径的控制点，可以拖拽改变形状。不同形状显示的控制点不同；
矩形：矩形的四个顶点，控制矩形长宽。中心点，控制位置；
椭圆形：外接矩形的顶点，控制外接矩形的长宽。中心点，控制位置；
多边形：多边形的顶点，控制多边形单个顶点的位置；
生成的修订云图案可以看做特殊的草图图块，可以整体移动、再编辑、删除操作。

# 通用性

优化标注参考限制，支持在尺寸线、尺寸边界线上添加表面粗糙度、形位公差、基准特征注解。指向面元素自动变为点。

# 表格-修订表

增加修订表、修订符号功能，支持在工程图中生成修订表和与之关联的修订符号。

注：

① 修订表的默认定位点位于图框右上角；

② 每个工程图图纸中最多插入一个修订表；

③ 必须插入修订表，并至少创建一行，才能使用修订符号命令。否则修订符号命令为灰色不可使用状态。

# 新增视图内草绘

双击视图，将视图锁焦或右键视口/视图面板中要锁焦的视图，选择“视图锁焦”，将视图切换至锁焦状态后，可在视图内参考视图元素绘制草图，各草图命令使用方式与在图纸上绘制草图的方式相同。

注：

① 所绘制的草图属于锁焦的视图；

② 视图中的草图线的长度考虑视图比例；

③ 属于视图或图纸的草图线，只有当对应视图/图纸处于锁焦状态时，才能被拾取并拖动修改位置，否则草图线不可被拾取；

④ 属于视图的草图线，在视图移动时，随视图整体移动。

# 优化dwg/dxf格式到导出

# 支持 1:1 比例输出工程图

导出工程图为DWG/DXF格式时，可以选择图纸或某一视图比例，反向缩放整个图纸，使导出后的工程图模型线条长度与实际长度一致；可在系统设置-导出中设置是否激活此功能。

# 应用性

# 优化标题栏编辑

编辑图纸格式时，可修改标题栏中文字内容和格式。

# 支持自定义图纸比例

支持将图纸比例设置为所需的比例，可通过以下两种方式实现：

1）点击界面右下角的“图纸比例”按钮，可选择切换图纸比例或选择“用户自定义”，手动输入图纸比例；

2）右键视图面板的图纸，选择“属性”，在弹出的“图纸属性”对话框中修改图纸比例。

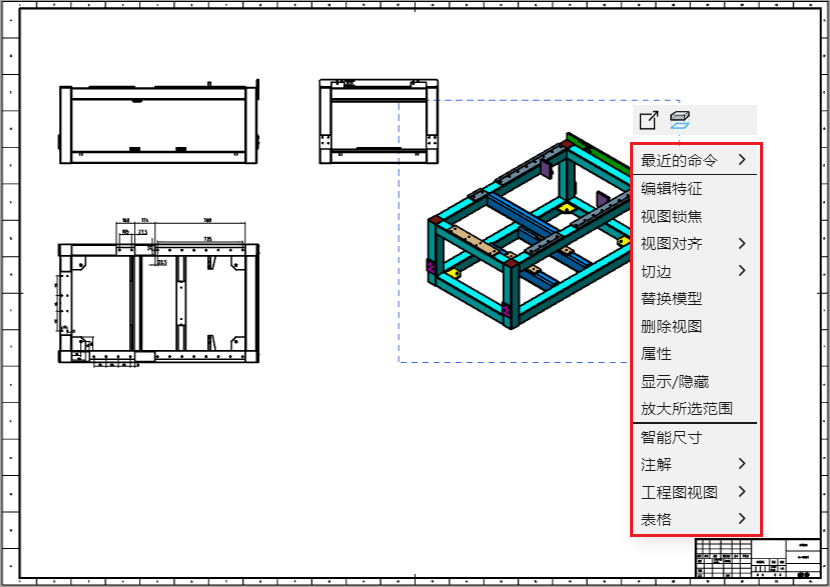

# 优化右键菜单

优化右键菜单。

右键视图内空白处

菜单内容	作用
最近的命令	指向后弹出二级菜单，其中显示最近使用过的命令。注：使用任意命令后显示此项，从未使用命令时不显示。
编辑特征	编辑当前视图的属性。
视图锁焦	视图锁焦后，草绘将与视图锁定。
视图对齐	解除对齐关系和默认对齐。
切边	可选择显示或隐藏切边，默认不显示切边。
替换模型	选择其他三维模型替换。
删除视图	删除当前视图。删除前应弹出确认对话框。
属性	编辑当前视图的属性。
显示/隐藏	控制所选视图的显隐性。
放大所选范围	自动以选中的视图为视口中心。
智能尺寸	单击启动智能尺寸功能。
注解	指向后弹出二级菜单，其中显示文字注释、焊件符号等标注功能。
工程视图	指向后弹出二级菜单，其中显示模型视图、投影视图等视图功能。
表格	指向后弹出二级菜单，其中显示总表、材料明细表等表格功能。
