辅助视图

---

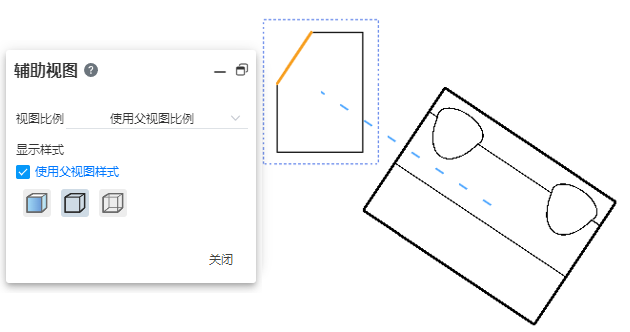

辅助视图命令用于生成垂直于所选边线方向的辅助视图。

生成步骤如下：

1. 点击辅助视图 命令。

2. 点击现有视图上的一条边线，辅助视图的生成方向会与该边线垂直。

3. 移动鼠标，鼠标处出现辅助视图预览

4. 移动至想要放置辅助视图的位置单击，即可生成辅助视图

5. 点击已经生成的辅助视图，可修改视图比例和显示样式

注：辅助视图不可将剖视图做为父视图。

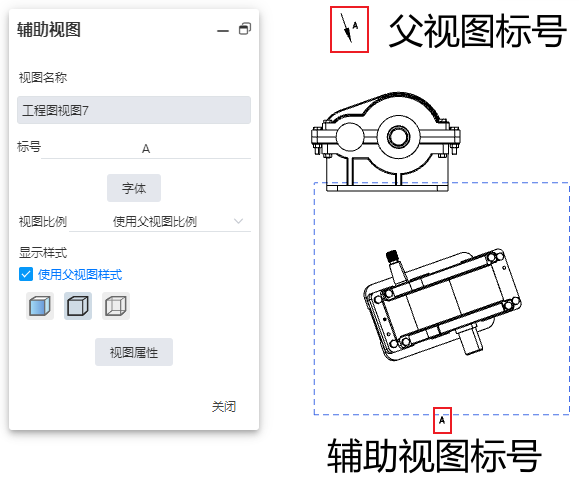

辅助视图的标号可更改内容和字体。

• 标号包括父视图的标号和辅助视图的标号。

• 通过辅助视图的文本框修改标号内容。

• 通过辅助视图对话框的字体设置项修改父视图上的标号的字体，通过选中辅助视图的文字单独修改辅助视图的字体。

• 每次在辅助视图对话框修改标号字体后，系统将弹出对话框询问“是否同步应用到辅助视图标号”。

  • 选择是，同时修改父视图和剖视图的标号字体。
  • 选择否，仅修改父视图的标号字体。

• 暂不支持双击视图标号修改内容，只能通过视图对话框修改标号内容。
