# 模型视图
模型视图可根据预定义的视向和比例生成单一视图。将模型视图插入到工程图中的步骤：
- 点击模型视图
，跳出选择模型命令框,

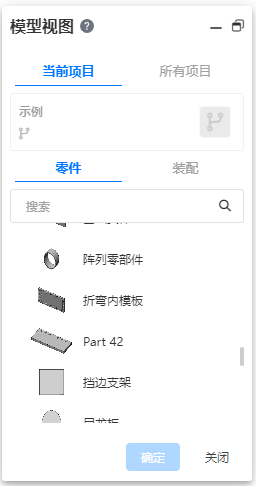

- 创建的空白工程图，可选择当前项目或所有项目下的模型生成工程图。
- 根据模型文件直接创建的工程图，列表中自动链接模型文档，也可以重新选择其他模型文件。

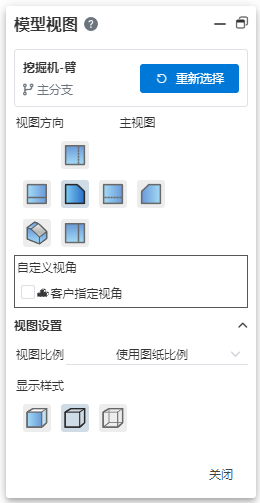

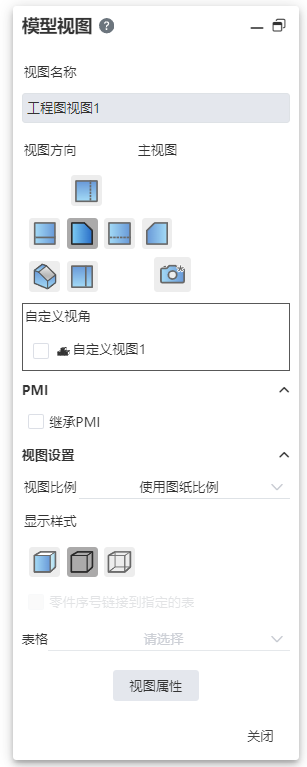

- 选择模型后点击确定，出现选择视图方向功能框，选择视图方向后鼠标放在视口中即可预览相应的视图。

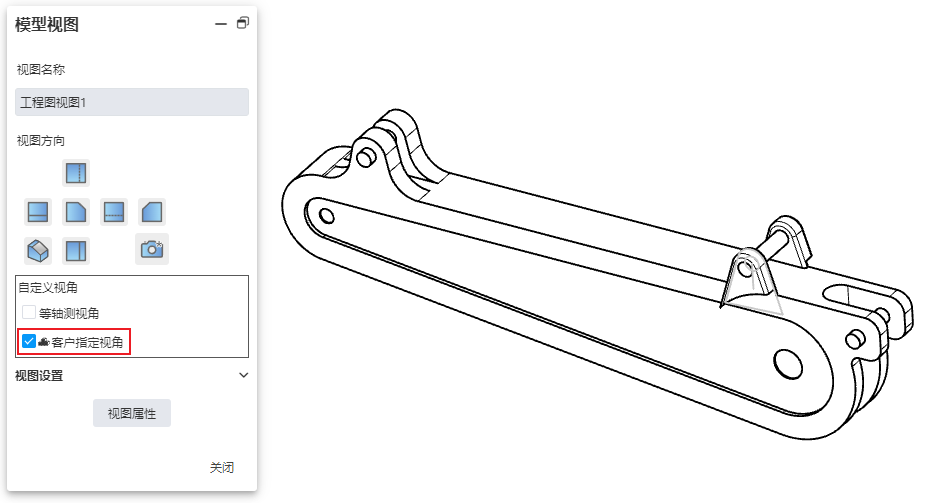

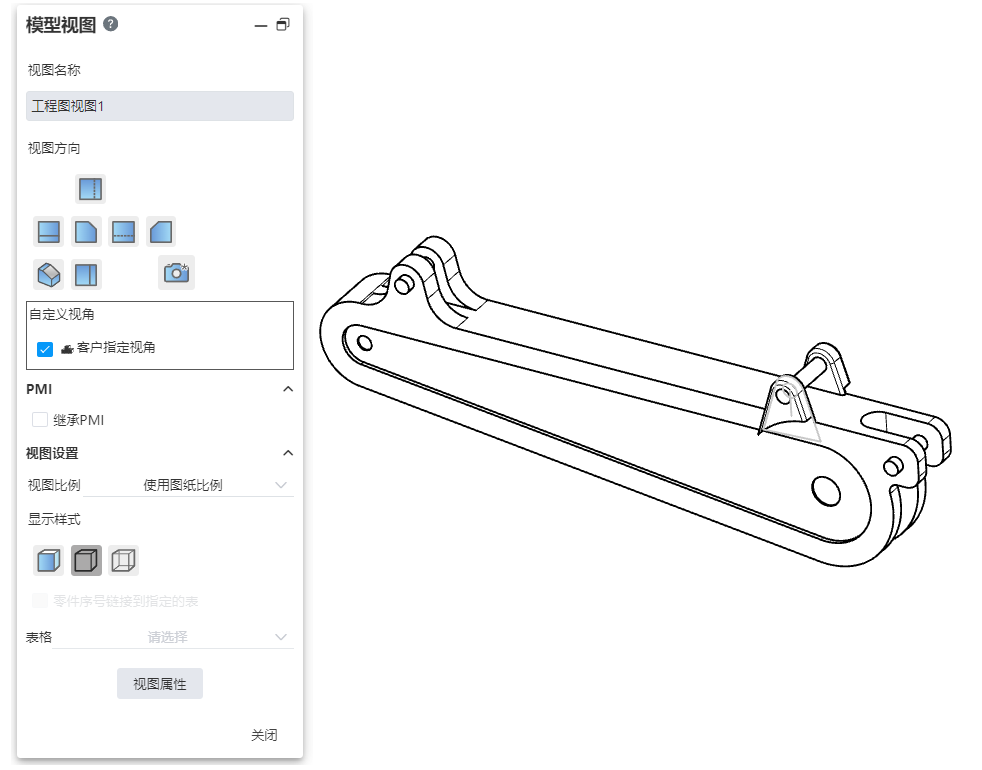

- 自定义视角区域的视角名称前有模型图标的为三维模型中定义的视角，名称前没有图标的为工程图中定义的视角。
- 在工程图的模型视图对话框中无法删除三维中定义的视图。

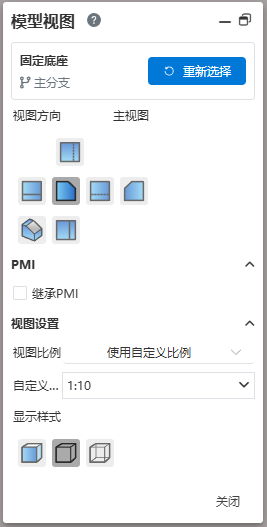

选择图纸比例，可使用默认的图纸比例，或手动输入自定义比例。
选择显示样式，支持“着色”、“消除隐藏线”和“隐藏边可见”模式。
当视图位于所需位置时，点击鼠标即可放置视图。
生成的模型视图可以拖动修改位置。
需要切换生成其他模型的视图时，点击“重新选择”按钮显示最近使用的模型，继续点击“浏览”按钮可以在当前项目或其他项目中选择模型。

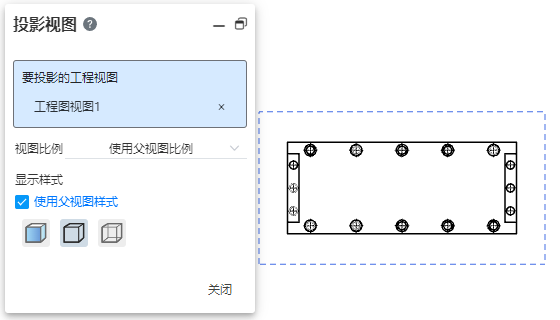

注1：放置模型视图后，投影视图命令将自动启动，方便连续创建视图。

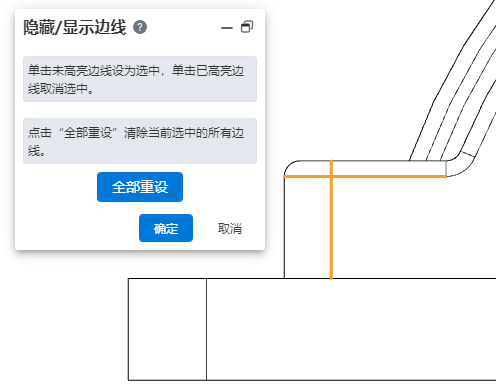

- 右键视图空白处或右键视图模型边线，支持隐藏视图中的模型边线。
- 两种方法均可隐藏边线，只有右键视图空白处可以取消隐藏。
# 钣金平板型式
对于仅含有一个钣金模型的零件，可以创建钣金平板型式的模型视图
# 创建方式
选择仅含有一个钣金模型的零件，勾选“平板型式”选项，即可创建钣金平板型式的模型视图。
# 参数描述

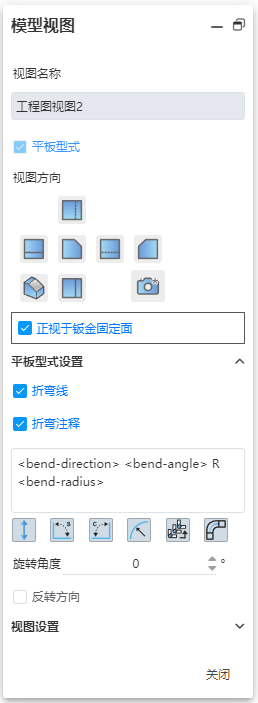

- 平板型式：勾选此项以创建平板型式视图。已有视图不允许修改此项。
- 正视于钣金固定面：视图方向正视于展平的钣金，可以选择其他预设的视图方向或创建自定义方向。

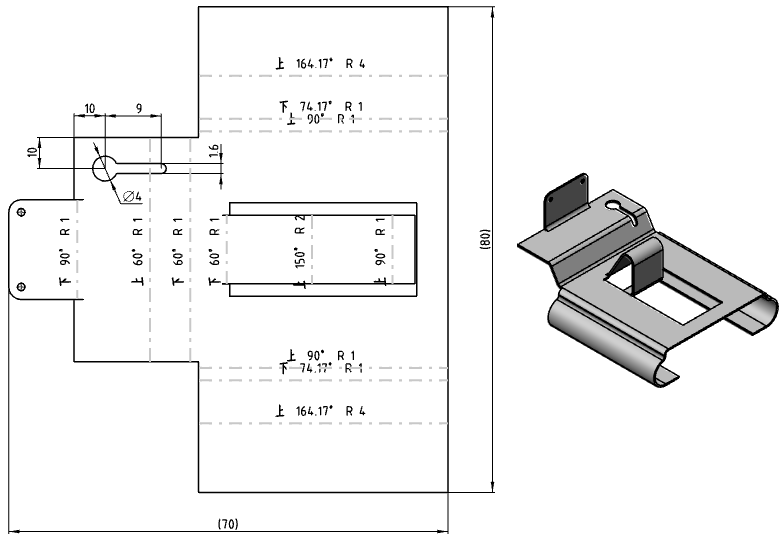

- 折弯线：在视图中显示钣金折弯线
- 折弯注释：在视图中的钣金折弯线上显示该折弯的参数
- 输入框：控制折弯注释的显示内容
- 参数按钮：用于在输入框中快速插入预设的折弯参数
| 图标 | 参数 | 说明 | 关键字 |
|---|---|---|---|
 | 折弯方向 | 相对当前视角的折弯方向：上、下 | < bend-direction > |
 | 折弯角 | 折弯角度 | < bend-angle > |
 | 补充角 | 折弯角度 | < bend-complementary-angle > |
 | 折弯半径 | 折弯角的补角 | < bend-radius > |
 | 折弯顺序 | 折弯半径 | < bend-order > |
 | 折弯系数 | 折弯系数 | < bend-allowance > |
- 旋转角度：使钣金旋转给定的角度
- 反转方向：反转钣金投影的反向，即从另一侧观察钣金。
# 装配爆炸视图

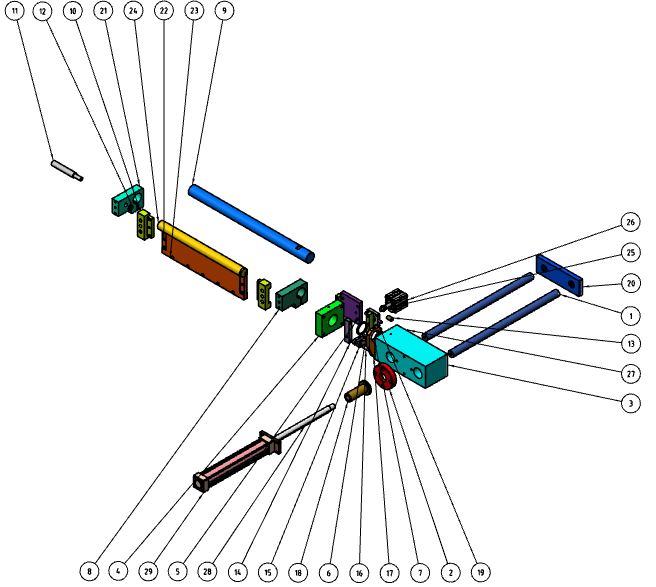

选择含有“爆炸视图”的装配，勾选“爆炸视图”选项，即可创建爆炸的模型视图。
选择创建了“爆炸视图”的装配，勾选“爆炸视图”选项，即可创建装配爆炸内容的模型视图。
注：装配中自带的“默认爆炸视图”不能在工程图中引用，需要手动创建爆炸视图。
