剖视图

---

通过剖视图命令生成剖视图，可以是直切剖面、用阶梯剖切线定义的等距剖面、半剖视图。

直切剖面/等距剖面

生成步骤如下：

1. 点击剖视图 命令，选择普通剖面。



2. 选择剖切线方向“水平、竖直、角度或对齐”。

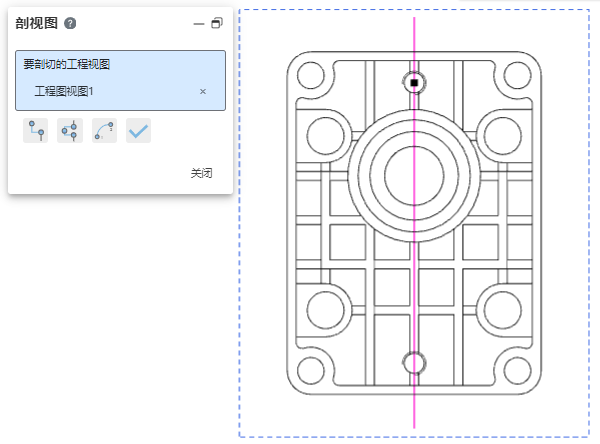

3. 在要生成剖视图的视图上点击以生成剖切线：水平和竖直方向点击一次即可在点击位置处生成水平或竖直的剖切线；角度方向需要点击两次，两个点相连生成剖切线；对齐需要单击3个点生成剖切线，其中第一个点为剖切线的转折点。

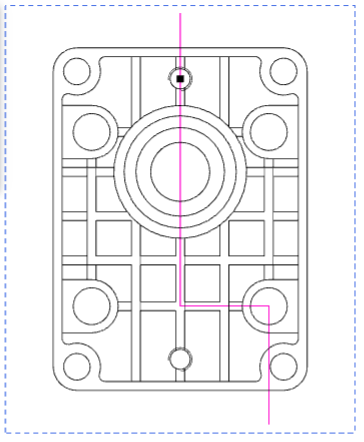

4. 如果要在剖切线上添加单偏移，则点击，然后在视图上指定两个点生成一个单偏移。

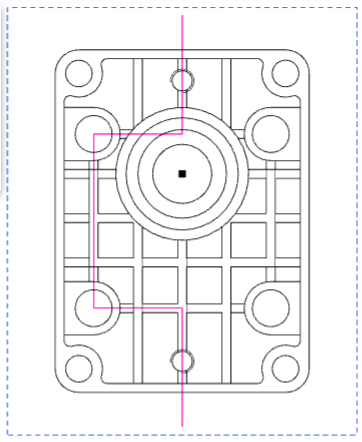

5. 如果要在剖切线上添加凹口偏移，则点击，然后在视图上指定三个点生成一个凹口偏移。

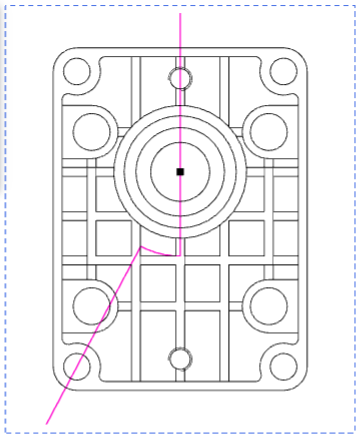

6. 如果要在剖切线上添加圆弧偏移，则点击，然后在视图上指定两个点生成一个圆弧偏移。



7. 一条剖切线上可添加多个偏移

8. 点击完成剖切线创建

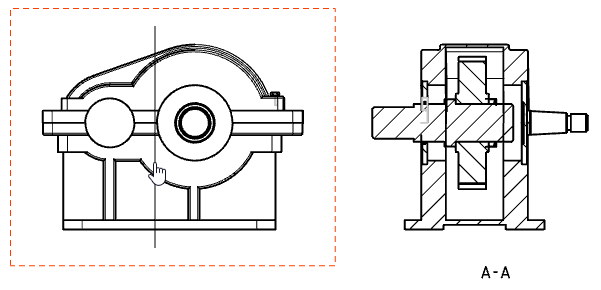

9. 鼠标在视口中移动，出现剖视图预览

10. 移动至想要放置剖视图的位置单击，即可生成剖视图

隐藏剖切线肩： 剖切线上添加偏移后，通过此选项控制是否在剖视图上显示剖切线偏移处的线。

半剖面

生成步骤如下：

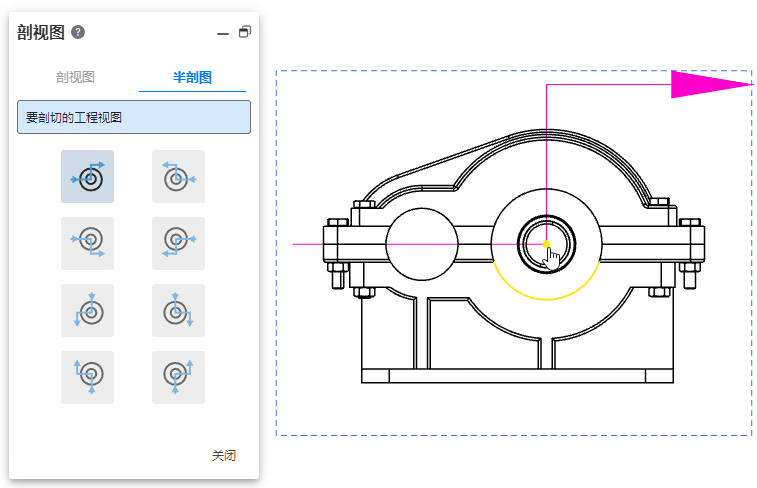

1. 点击剖视图 命令，选择半剖图。

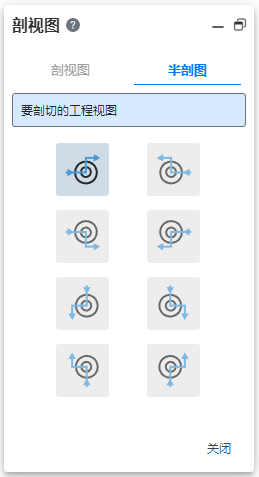

2. 选择半剖的方向。

3. 在要生成剖视图的视图上点击以生成剖切线，单击位置即剖面线转折位置。



4. 鼠标在视口中移动，出现剖视图预览。

5. 移动至想要放置剖视图的位置单击，即可生成剖视图。

注1：支持模型视图、投影视图、辅助视图、剖视图作为剖视图的父视图。

注2：创建剖切线时支持拾取点，方便准确的在所需位置生成剖切线

注3：创建普通剖视图指定剖切线时，鼠标放在圆形边线上，剖切线将自动通过圆心。

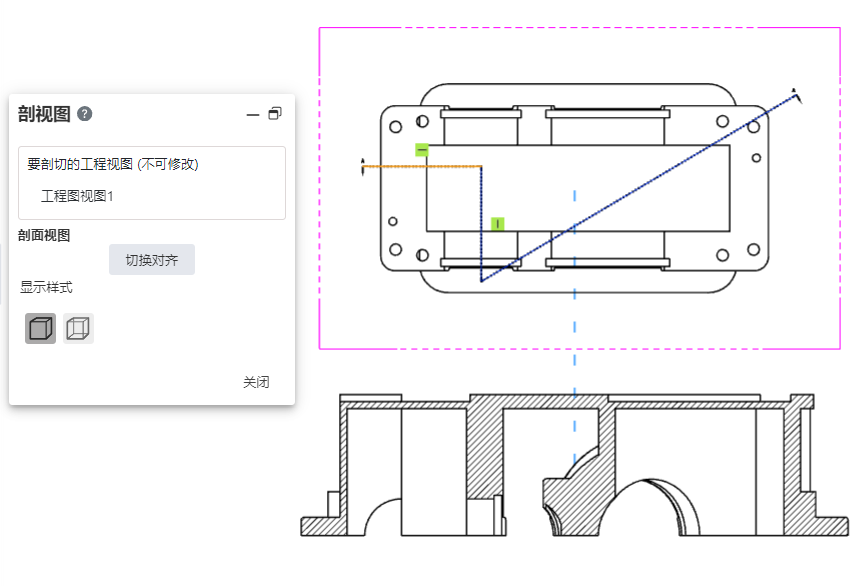

拖拽修改剖切线位置

使用方法：

1. 创建任意剖视图。

2. 鼠标左键按住剖视图父视图上的剖切线，沿剖切线的法向拖拽。

3. 松开鼠标，结束拖拽，剖视图更新。

4. 支持拖拽父视图剖切线两端的标号，修改位置。

5. 剖视图标号默认位置调整至视图上方。
