# 爆炸视图
用于生成和展示爆炸视图，在爆炸视图中，装配内的零部件将分散显示。
# 新建爆炸视图

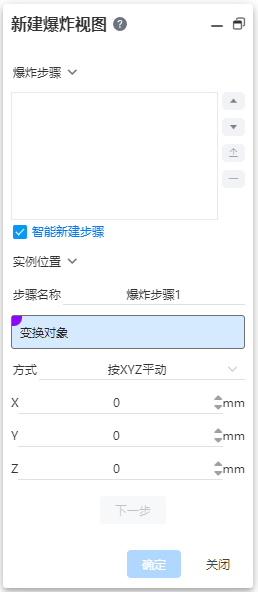

点击新建爆炸视图
命令，弹出如下对话框
视图名称：用于设置爆炸视图的名称。
爆炸步骤：用于记录爆炸顺序。
- 编辑已有步骤：单击选中一个已经创建的步骤，可以直接进行修改。
- 编辑已有步骤时，“距离方向、旋转轴”不可修改。
- 修改完成后，点击“下一步”，返回新建步骤状态。
- 智能新建步骤：满足条件时自动保存并新建步骤。
- 不勾选（默认）：当点击下一步时才保存当前参数并新建步骤。
- 勾选：当切换变换方式或修改所选零部件时，自动保存当前参数并新建步骤。勾选状态下也可以手动点击下一步，以保存当前参数并新建步骤。
步骤名称：自定义爆炸步骤名称。
变换对象：用于拾取要移动的实例，支持多选。
方式：支持3种移动方式“按XYZ平动、按距离平动、旋转”。
使用方式：

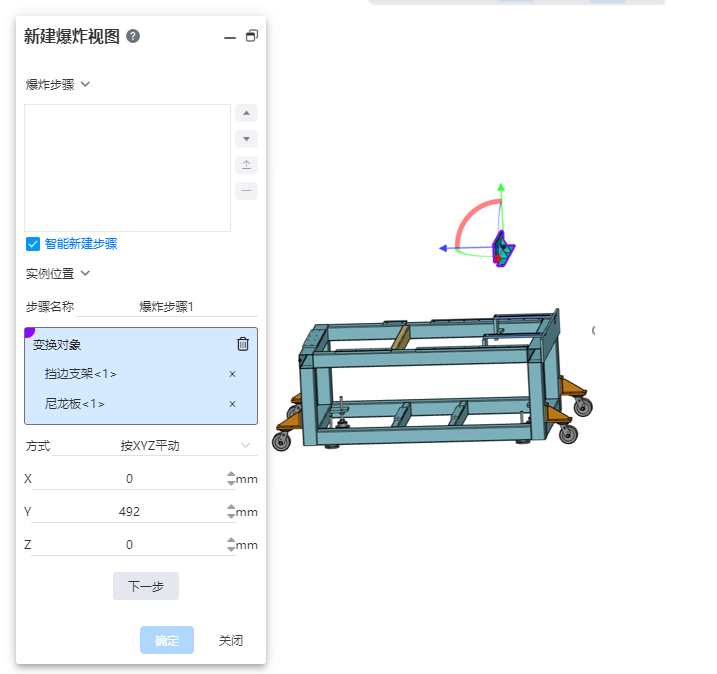

- 选择要移动的实例挡边支架、尼龙板，XYZ平动方式，实例上会显示可操作的蓝色坐标系，通过拖动坐标系箭头，或输入XYZ值移动实例。
- 将实例A移动到所需位置后，点击下一步，保存当前变换参数为“爆炸步骤1”，爆炸步骤1显示在列表中。清空“实例位置”设置项中的所选零部件和变换方式中的参数。

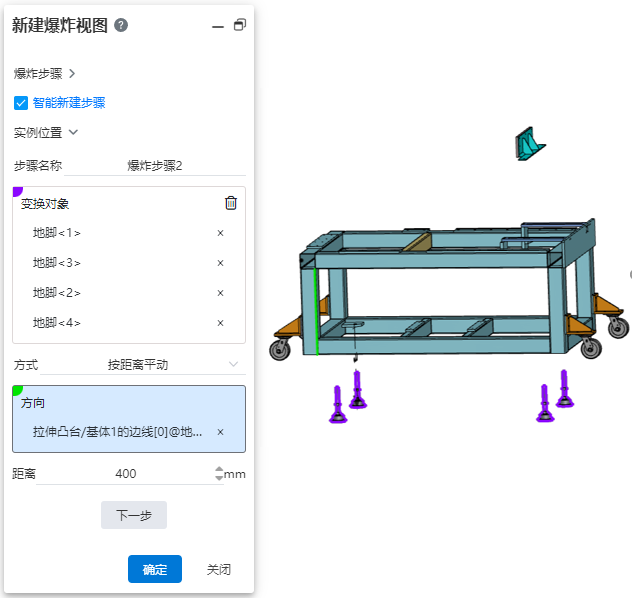

- 选择地脚，切换为按距离平动方式，选择方向后拖动箭头，或输入距离改变实例的位置。点击下一步，保存当前变换参数为“爆炸步骤2”，爆炸步骤2显示在列表中。清空“实例位置”设置项中的所选零部件和变换方式中的参数。

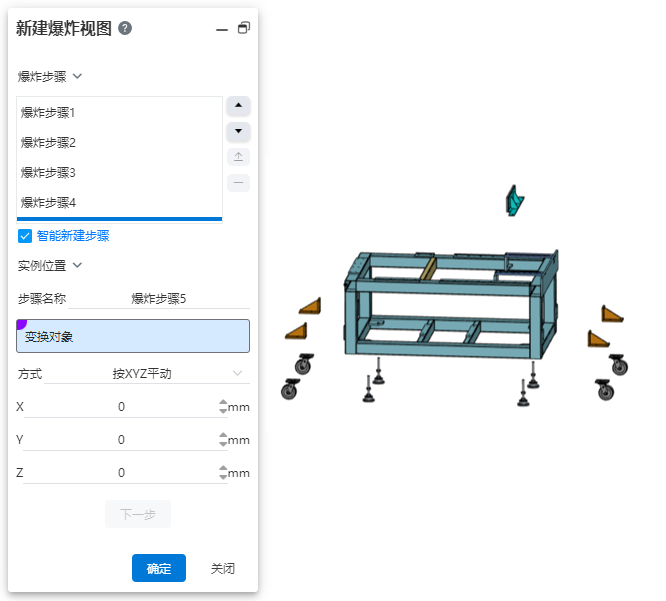

- 继续操作，直至完成所有爆炸步骤。

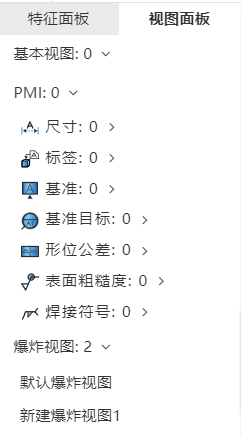

- 点击确认生成爆炸视图，生成的爆炸视图保存在视口左侧的【视图面板】中。
# 激活爆炸视图
可以通过以下几种方式激活爆炸视图。
方式一：在视图面板中左键选择要激活的爆炸视图，点击爆炸视图
命令，激活该爆炸视图。
方式二：在视图面板中右键选择要激活的爆炸视图，单击激活，激活该爆炸视图。
爆炸视图激活时，爆炸视图命令按钮会处于高亮状态，视图面板中当前激活的爆炸视图周围有蓝色呼吸框。
# 关闭爆炸视图
可以通过以下几种方式关闭爆炸视图
方式一：点击爆炸视图 命令，关闭爆炸视图。
方式二：在视图面板中右键任意爆炸视图，单击“取消激活”关闭爆炸视图。
# 默认爆炸视图
每个装配文档都含有一个默认爆炸视图，激活此视图时，系统会根据一定规律自动分散装配中的零部件。
默认爆炸视图与用户新建的视图一起保存在视图面板中，不允许进行编辑/重命名/删除操作。
# 爆炸动画
支持控制爆炸动画的播放。

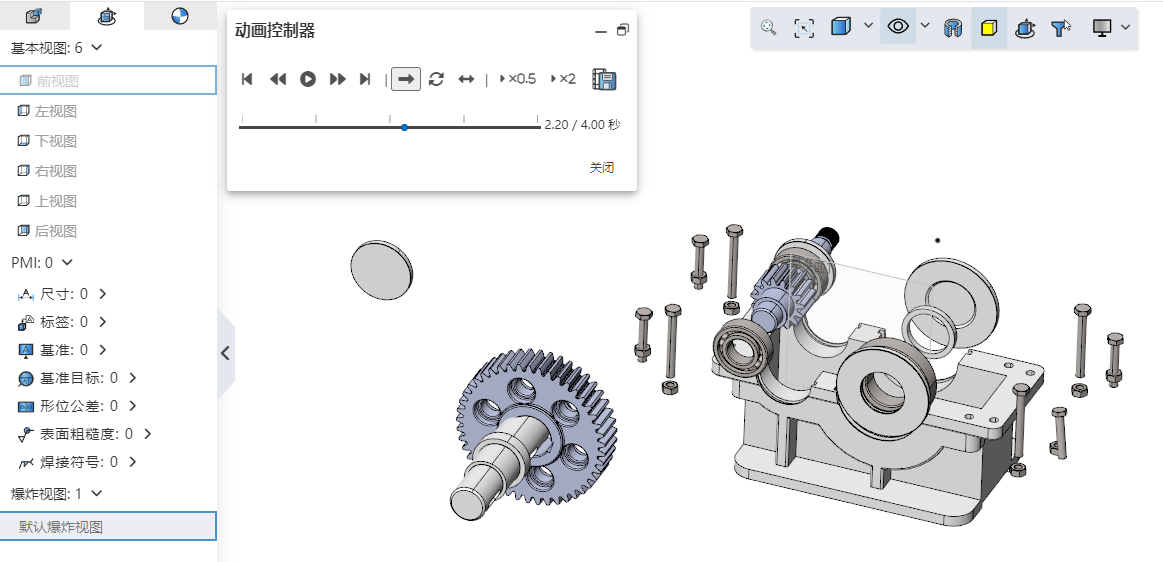

- 右键爆炸视图，单击“爆炸动画”选项，弹出动画控制器。
- 动画控制器功能说明
| 名称 | 说明 |
|---|---|
| 开始 | 将动画返回到第一个画面 |
| 上一步 | 单击暂停后将动画返回到上一张画面 |
| 播放/暂停 | 播放/暂停动画 |
| 下一步 | 单击暂停后将动画返回到下一张画面 |
| 结束 | 将动画移到最后一个画面 |
| 单次播放 | 从开始到结束显示动画一次，然后停止 |
| 循环播放 | 以连续的循环播放（从开始到结束），直至单击暂停 |
| 往复播放 | 以往复的连续循环播放（从开始到结束，从结束到开始），直至单击暂停 |
| 慢速播放 | 以一半正常速度播放动画 |
| 快速播放 | 以两倍的正常速度播放 |
# 爆炸动画导出
支持将爆炸动画作为视频保存至本地。
1） 在视图面板中右键爆炸视图，选择“动画激活”。
2） 暂停播放。
3） 单击“导出”按钮。
4） 设置视频参数。
5） 单击“确定”，完成保存。
对话框说明：
文件名：设置导出的视频文件名称。
保存类型：设置导出的视频文件类型。
分辨率：设置视频分辨率。
固定宽高比例：勾选此项，修改分辨率时保持所选的“宽高比例”。
宽高比例：设置视频的宽高比例。
每秒的画面：设置视频的帧数。
# 其他
在视图面板右键自定义生成的爆炸视图，可以进行以下操作：
编辑：可以修改爆炸视图中实例的位置
重命名：重新命名爆炸视图
删除：删除爆炸视图
