# 曲线阵列

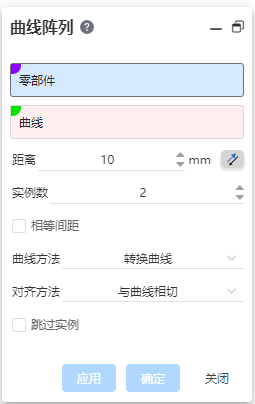

曲线阵列可以实现将一实例按照曲线形状阵列摆放，按照设定距离复制有限个实例。其命令界面如下图所示。

曲线阵列是针对最顶层实例进行两个方向上的阵列，若在视口中选取了子实例，也仍对其所在的最顶层实例进行阵列。各控件说明如下：

零部件：拾取需要阵列操作的零部件。
曲线：拾取一条边线作为阵列路径，可多选，多选线段必须是连续线段，阵列模型以此路径排列。
距离：以此距离设定曲线阵列间距，相等间距被勾选时，距离参数不能调整。
反向：针对方向设置，点击后与当前所选方向相反预览模型。
实例数：按照当前方向阵列实体的个数。
相等间距：勾选时，采用曲线段总距离均分实例数的方式计算间距，且距离控件参数不能调整。不勾选时，以设定距离作为每个实例阵列的间距。
曲线方法：有两种选项，分别是转换曲线和等距曲线”，转换曲线为从所选曲线原点到实例的直线距离与阵列的实例一致，等距曲线为从所选曲线原点到实例的垂直距离与阵列的实例一致。
对齐方法：有两种选项，分别是与曲线相切和对齐到源，与曲线相切为阵列的所有实例与曲线保持相切，对齐到源为阵列的所有实例与源实例保持对齐。
跳过实例：勾选时，在阵列预览中拾取要跳过模型的原点，不生成该模型。

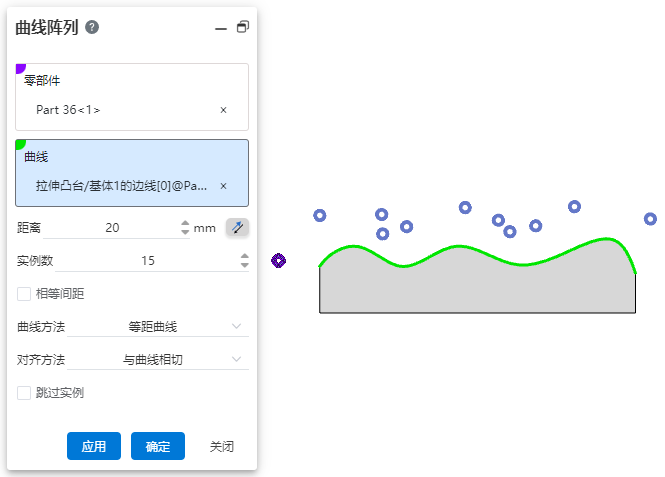

示例：以下图为例，拾取实例和曲线，设置参数后，如下图所示效果。

点击确定，完成本次操作，创建效果如下图所示。
