变换实例

---

在装配环境中，在遵循配合约束关系的前提下移动/旋转零部件实例，移动/旋转过程中可实时检测是否有干涉，在发生干涉时可停止移动/旋转操作。

移动/旋转操作实时生效，不生成特征，可通过撤销命令回退。

移动零部件

点击变换实例命令，弹出对话框如下图所示。

1. 方式：支持自由拖动、沿装配体XYZ、沿实体、到XYZ位置、XYZ变量五种形式。

类型	操作方式	备注
自由拖动	与直接拖拽移动零部件相同
沿装配体XYZ	直接拖拽零部件，每次移动零部件只会沿装配体XYZ方向中与拖拽方向最接近的方向移动
沿实体	拾取平面或直线，零部件在平面上移动或沿直线移动。	1、平面包括基准面，平面状实体表面/曲面 2、直线包括基准线，直线形实体/曲面边线、草图线 3、单击左键拾取平面、直线，按住左键拖拽移动零部件
XYZ变量	单击选中一个零部件，输入XYZ变量值，点击应用，零部件在装配的XYZ方向上移动相应距离。	1、可输入任意数值，包括正负数和0，负数代表反方向移动 2、每点击一次应用，零部件移动一次 3、每次只能移动一个零部件
到XYZ位置	选择一个零部件，输入目标位置的XYZ值后点击应用，零部件移动至原点与目标坐标重合的位置。	XYZ默认显示所选零部件原点相对装配原点的XYZ值
坐标系	选择分别属于两个零部件的坐标系后点击应用，零部件从参考坐标系移动到目标坐标系。

2. 动态干涉检查：控制是否在零部件移动旋转时进行动态干涉检查。

• 勾选：零部件移动时进行动态干涉检查。
• 不勾选：不进行干涉动态干涉检查。
• 进行动态干涉检查时，若出现干涉（不同零部件的面重合或相交），则高亮显示干涉的面。

3. 检查范围：用于选取对哪些零部件进行干涉检查。此选项仅在勾选了“动态干涉检查”时出现。

• 全部零部件：对当前装配内的全部零部件进行干涉检查。
• 指定零部件：仅对选定的零部件和当前正在移动/旋转的零部件进行干涉检查。

注：“选择零部件”处于激活状态，在视口内点击或拖拽为选取零部件:

点击恢复拖动后，在视口内拖拽为移动零部件。

4. 干涉时停止：用于控制发生干涉时是否停止移动/旋转零部件。

• 不勾选（默认）：出现干涉时仅高亮干涉面但可以继续移动；
• 勾选：出现干涉时禁止用户继续往干涉方向移动或旋转零部件，允许往不干涉的方向继续移动或旋转零部件。

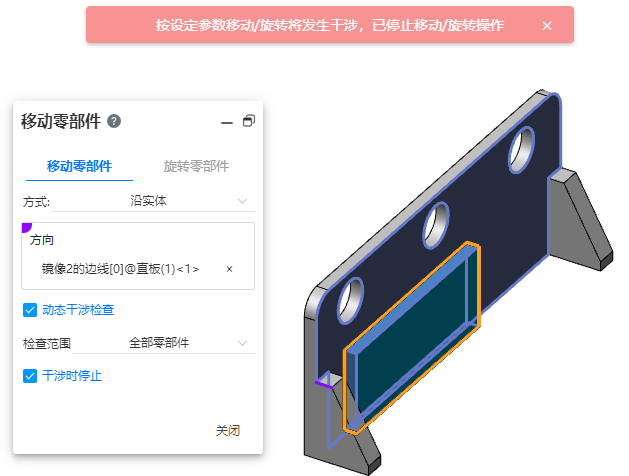

示例： 设置移动方式为沿实体，勾选动态干涉检查及干涉时停止，效果如下:

旋转零部件

点击变换实例命令，弹出对话框，切换标签至旋转零部件，如下图所示。

1. 方式：支持自由拖动、沿装配体XYZ、沿实体、到XYZ位置、XYZ变量五种形式。

类型	操作方式	备注
自由拖动	直接拖拽零部件，零部件绕自身重心旋转。
沿装配体XYZ	拾取一条直线，拖拽零部件，零部件绕直线旋转。	1、直线包括基准线，直线形实体/曲面边线、草图线 2、单击拾取直线，按住左键拖拽旋转零部件
XYZ变量	单击选中一个零部件，输入XYZ变量值，点击应用，零部件绕装配的XYZ轴旋转相应角度。	1、可输入范围0~360 2、每点击一次应用，零部件移动一次 3、每次只能移动一个零部件
坐标系	选择分别属于两个零部件的坐标系后点击应用，零部件从参考坐标系移动到目标坐标系。

2. 动态干涉检查：操作同移动零部件-动态干涉检查。

3. 检查范围：操作同移动零部件-检查范围。

4. 干涉时停止：操作同移动零部件-干涉时停止。
