# 图纸格式
# 编辑图纸格式
编辑图框和标题栏文字，操作步骤如下：
- 点击
命令,进入“编辑图纸格式”状态。
- 编辑图纸格式命令变为退出编辑图纸格式；
- 隐藏当前图纸内的视图、标注和草绘元素，仅显示图框和标题栏文字；
- 图框与标题栏的线可以选中后删除或拖拽修改位置/长度。
- 允许切换至草图模块，自行绘制图框或标题栏。
- “编辑图纸格式”状态下绘制的草图属于图框;
- 使用草图模块中的尺寸和约束关系对图框线进行约束;
- 对图框创建的尺寸和约束仅在“编辑图纸格式”状态中可见;
- 点击退出编辑图纸格式，图框与标题栏变成修改后样式。
- 图框的尺寸和约束信息隐藏；
- 恢复显示视图、标注和草绘元素；
- 编辑图纸格式仅对当前文档生效。
# 自动边界
支持在图纸格式中自动生成图框和区域标签。
- 启动方式：在“编辑图纸格式”状态下，可选择启动“自动边界”。
- 设置：提供删除元素、边界参数两类设置。
1） 删除元素：批量删除当前图纸格式中不需要的线或注释等元素；
2） 边界参数：提供自定义边界参数功能，可按需设置选择，以实现设置图框的区域大小、边距等。
使用方法：

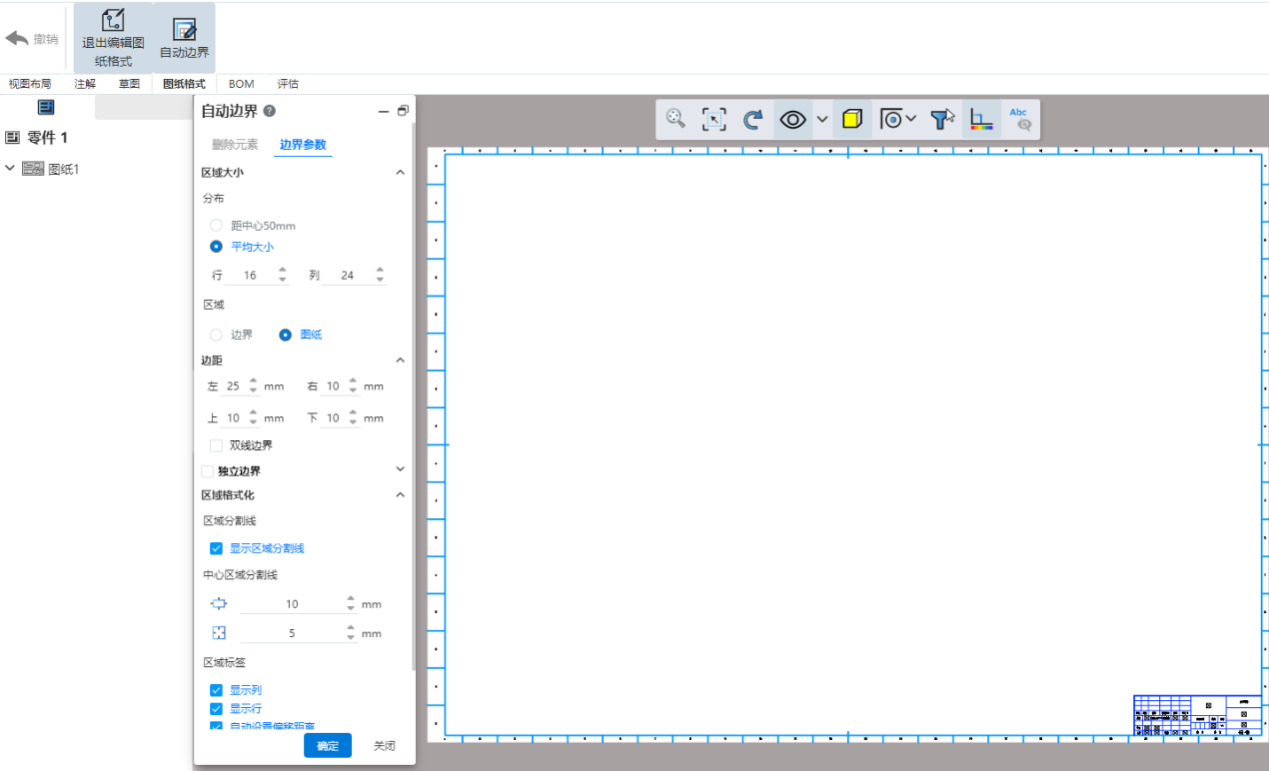

进入编辑图纸格式状态，单击“自动边界”命令。
切换到“边界参数”Tab页。
根据需要设置参数。
单击“确定”，完成边界创建。
参数说明：
区域大小：设置划分区域的规则和总划分区域
边距：当总划分区域设置为“边界”时，控制边界与图纸上下左右的距离。
双线边界：在边界框外侧生成一圈边线，组成双线边界。
独立边界：边界线的边距与区域划分的边距默认是相同的，勾选独立边界，可以为边界线单独设置边距。
区域分隔线：设置是否显示区域分隔线，区域分隔线的长度。
区域标签：设置行和列标签的显隐状态和位置。
字体：设置区域标签的字体。
# 自定义图纸大小
支持自定义图纸尺寸。
- 启动方式：通过右键工程图左侧的“图纸”，选择“属性”，打开图纸属性设置框。

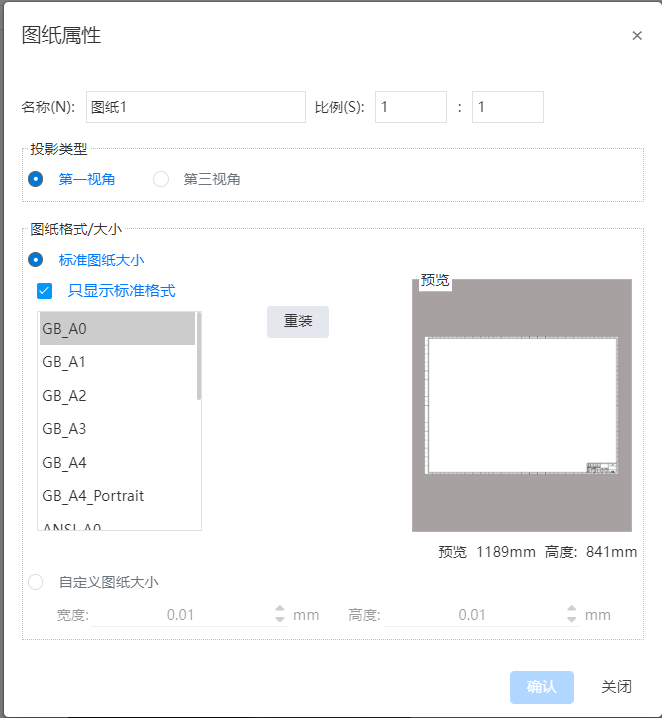

- 图纸属性：可选择标准图纸大小和自定义图纸大小。
1）标准图纸大小：即符合GB、ANSI、ISO三种标准的图纸；
2）自定义图纸大小：可通过输入宽度、高度来指定图纸大小。允许范围与[0.001，10000000]，单位为mm。

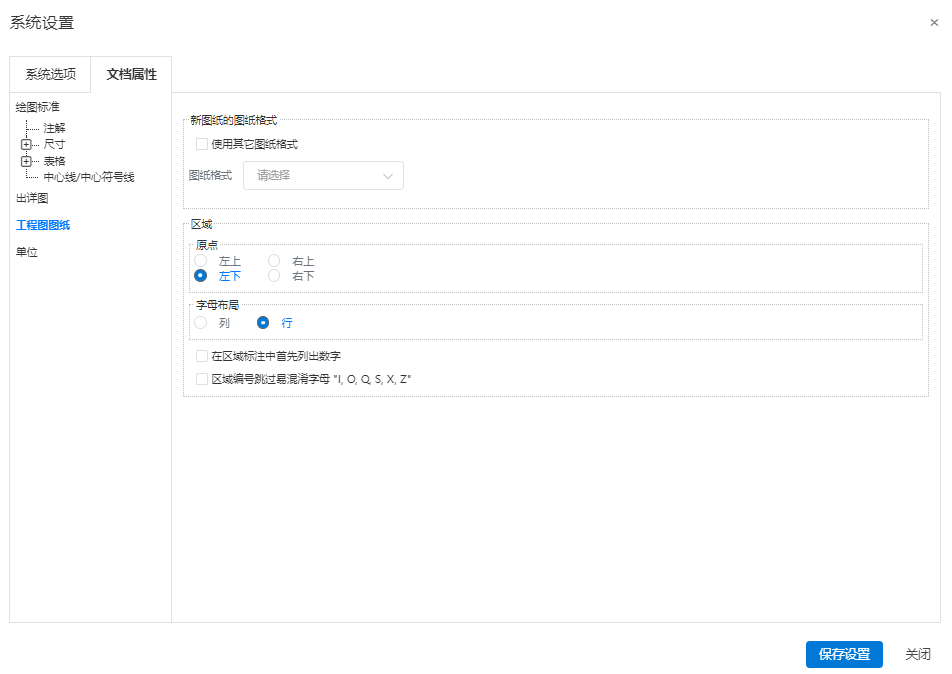

可在“系统设置-文档属性-工程图图纸”中设置区域的其他参数。
原点：设置区域编号从那个边角开始，在“左上（默认）、左下、右上、右下”四个边角中指定一个边角。如选择“左上”，则最左上角的区域为A1区域，其他区域依次向右和向下排序。
字母布局：可设置字母代表行或列。当字母代表行时，数字代表列；反之当字母代表列时，数字代表行。
在区域标注中首先列出数字：默认情况下，区域标注是字母在前，如A1，B3等。勾选此项可以使数字在前，如1A，3B等。
可设置区域编号是否跳过易混淆的字母：I,O,Q,S,X,Z。
说明：
- 自定义图纸大小时，图纸格式内容为空白，不自动生成图框标题栏等，用户可通过编辑图纸格式功能自行添加。
# 导入dwg为模板
可将导入的DWG、DXF图纸保存为工程图图纸模板。
- 启动方式：打开导入到的DWG，点击保存中的“另存为工程图模板”。

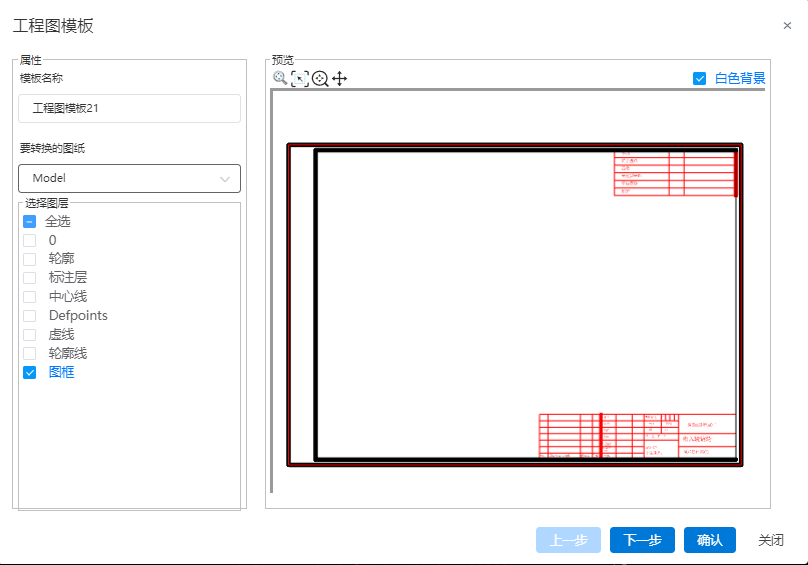

2.可通过图层的选择，确定保存到模板中的DWG元素。

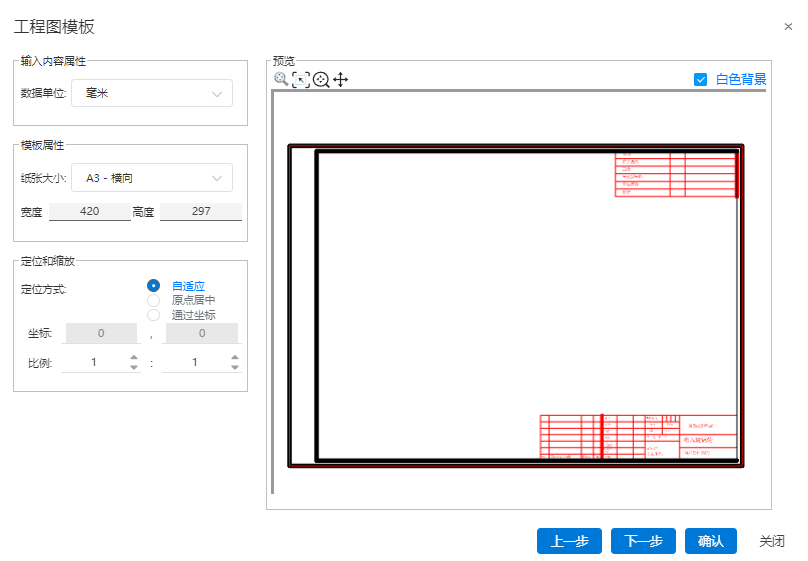

- 可设置模板的图纸大小（模板或自定义均可）、定位和缩放比例。

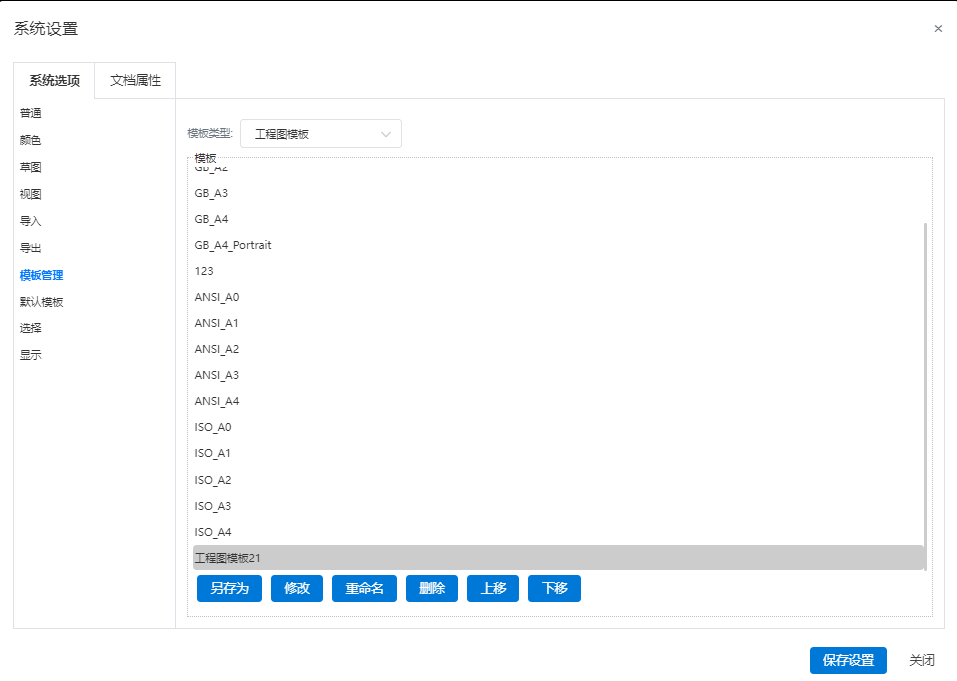

- 模板保存后，可通过“系统设置-模板管理-工程图模板”进行管理。
