闭合角

---

两折弯边绘制完成后，对相邻折弯边的开放区域进行闭合或修改两折弯边的对接方式。

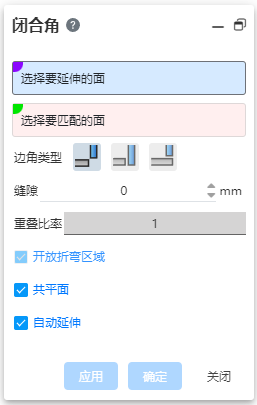

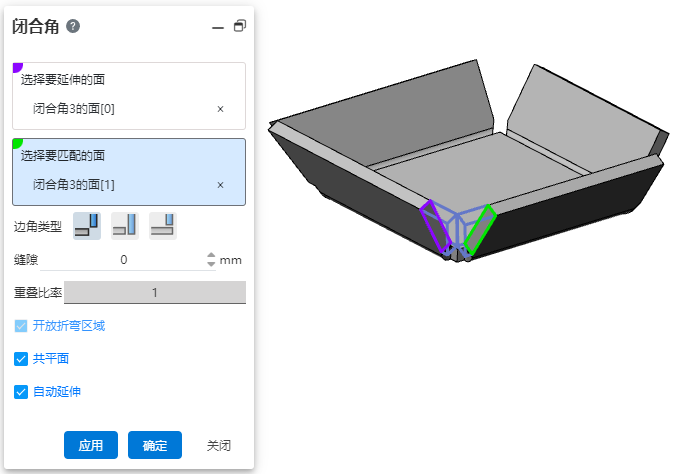

点击工具栏中，打开闭合角命令对话框，其命令界面如下图所示：

参数描述

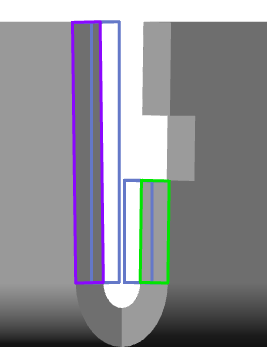

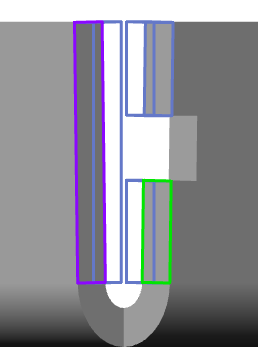

1. 要延伸的面/匹配的面：钣金边角两侧边线法兰相对的侧面。

注：

① 支持单次选择多对厚度方向的实体面。要延伸面与要匹配面数量必须相同，按照排列顺序相互对应；

② 一对要延伸的面与要匹配的面必须分别选取于折弯1与折弯2；

③ 要延伸的面与要匹配的面中可以同时包含折弯1与折弯2中的面。

2. 边角类型：明对接/重叠/欠重叠

明对接	重叠	欠重叠

• 明对接：“要延伸的面”与“匹配面”内侧边线对齐。通过缝隙控制两边线距离。
• 重叠：“要延伸的面”向外延伸与“匹配面”外侧重合。
• 欠重合：“匹配面”向外延伸与“要延伸的面”外侧重合。

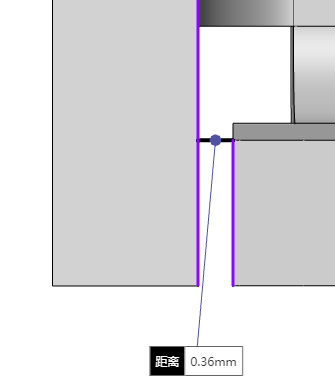

3. 缝隙：两折弯边之间的最小距离。

• 边角类型为对接时，缝隙为两边线间距离。

• 边角类型为重叠与欠重叠时，缝隙为两平面间距离。

• 数值范围：0.001≤数值≤两边线法兰中最短边线长度，支持输入变量。
• 数值超出两边线法兰中最短边线长度，无法生成闭合角时，提示“缝隙范围超出较短边线法兰，请改小缝隙数值。”

4. 重叠/欠重叠比率：折弯边侧面超出另一折弯边内侧平面距离占板厚的比例。

重叠比率=0	重叠比率=0.5	重叠比率=1

• 0为与内侧平齐；1为与外侧平齐。
• 数值范围：0≤数值≤1，不支持输入变量。

5. 开放区域：对折弯处缝隙进行控制。

• 勾选时，折弯处的缝隙不做处理，开放状态被保留。
• 开放区域始终处于勾选状态不能取消。

6. 共平面：与所选平面共平面的所有面对齐到闭合角。

不勾选共平面	勾选共平面

7. 自动延伸：根据选中的要拉伸的面自动选择要匹配的面并显示在要匹配的面。

• 两边线法兰均由边角两侧边线创建时，选择其中一个边线法兰钣金面，要匹配的面自动选择另一边线法兰的钣金面。其它情况自动延伸不触发。
