边角释放槽

---

支持对已有的钣金边角进行处理。

使用方法：

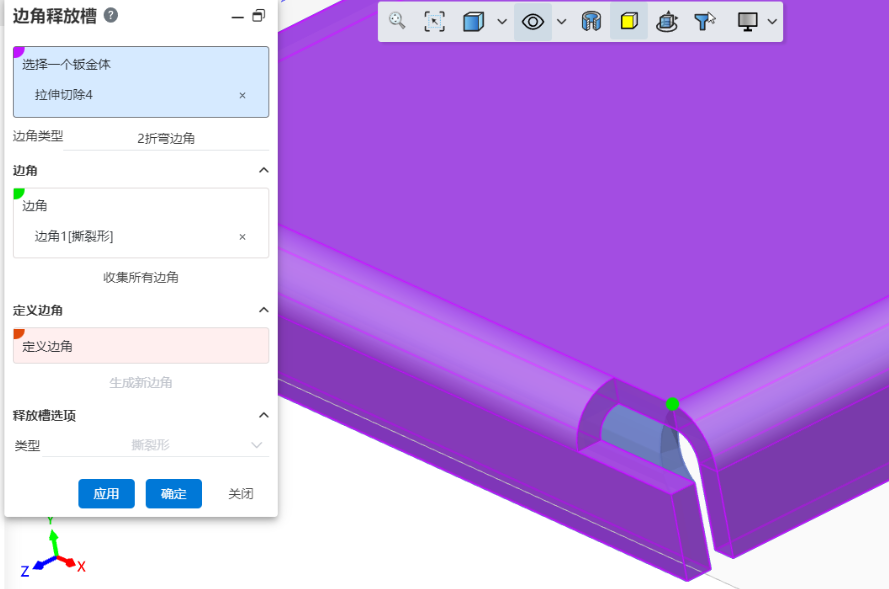

1） 单击边角释放槽命令。

2） 选择要处理边角的钣金实体。

3） 单击“收集所有边角”按钮，自动填充所有可以处理的边角。

4） 或者在“定义边界”拾取框中拾取边界两侧的折弯面，单击“生成新边角”，以手动拾取要处理的边角。

5） 单击确定，完成边角释放槽处理。

对话框控件说明：

• 选择一个钣金体：选择要添加边角释放槽的钣金实体。

• 边角类型：显示可处理的边角类型。

• 边角：显示要处理的边角。

• 收集所有边角：单击此按钮，自动收集钣金体上所有可处理的边角。

• 定义边角：在此处拾取边角两侧的折弯面，单击“生成新边角”按钮，手动添加要处理的边角。

• 生成新边角：拾取折弯面后，单击此按钮手动添加边角。

• 释放槽类型：支持撕裂形和矩圆形。矩圆形参数说明如下：

  • 槽口长度/宽度：分别控制矩圆形的长度和宽度。

  • 在折弯线上置中：勾选后将释放槽放置在折弯线中间。

  • 与厚度的比例：勾选后显示比例数值框，可以通过与厚度的比例控制槽口长度/宽度。
