成形工具

---

可以将固定的模具实体创建为成形工具并存储到库，后续可以快速调用创建冲压特征。提升设计效率，复用固定模具节省企业生产成本。

创建成形工具

1） 通过实体特征命令绘制冲压实体。

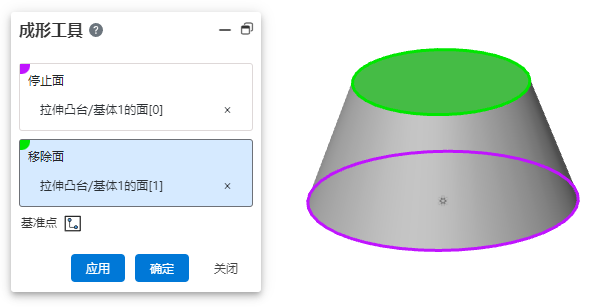

2） 点击“成形工具”图标，弹出成形工具对话框。

3） 设置停止面，在实体中选择实体面设定为停止面。

4） 设置移除的面，在实体中选择实体面设定为移除的面，没有要移除的面可不选择。

5） 设置插入基准点，点击草图图标进入草图状态，通过拖动或标注尺寸方式更改插入点位置。

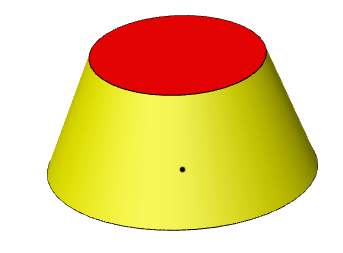

6） 点击确定，完成成形工具创建，此时冲压面为黄色，要移除的面为红色，其它不参与冲压的面为蓝色。

注：在一个文件中成形工具特征只能创建一次。

成形工具入库

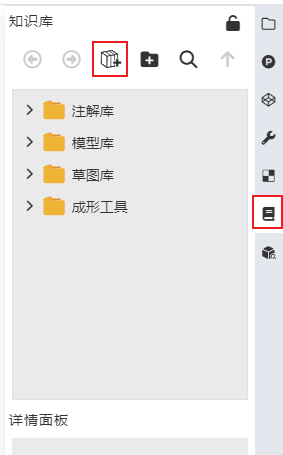

1） 打开知识库面板，单击“添加到知识库”按钮。

2） 文件类型选择“成形工具”，设置文件名称、位置.

3） 单击确定，完成入库。

注：成形工具特征必须是当前文件的最后一个特征才能正确入库。

成形工具调用 方式一：

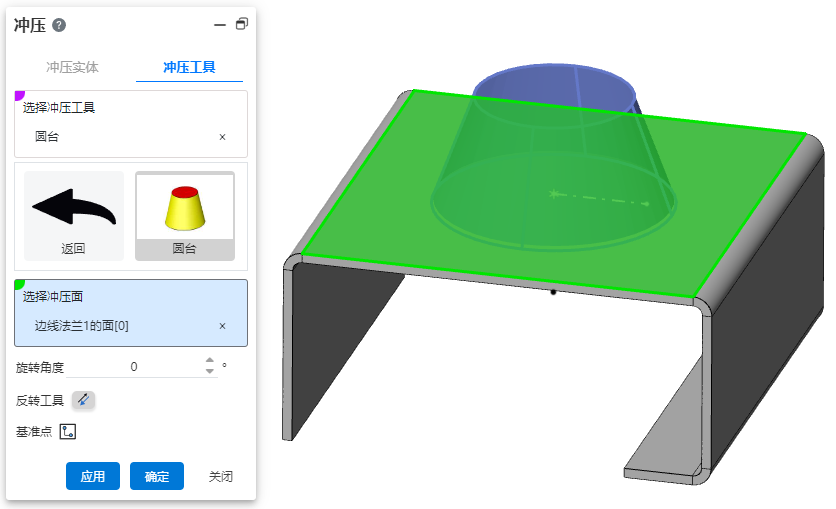

1） 钣金模块工具栏点击“冲压”命令，切换至“冲压工具”Tab页。

2） 在冲压工具选择框中选择冲压工具，在视口中选择钣金平面作为冲压面，根据需要设置其他选项。

3） 点击确定创建冲压特征。

成形工具调用 方式二：

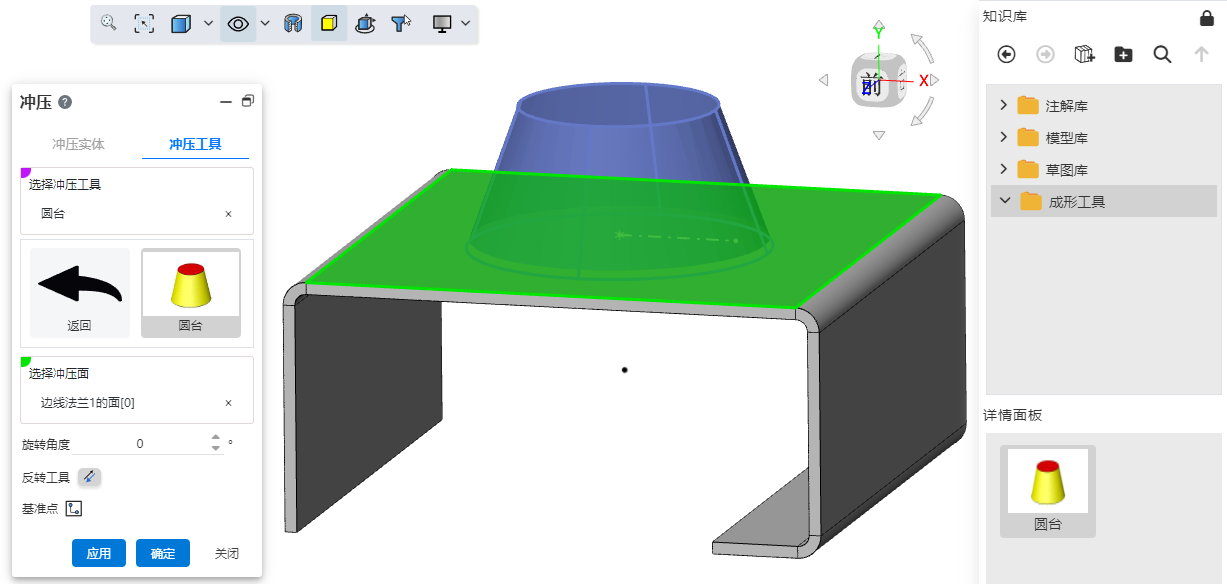

1） 在知识库打开冲压工具文件夹，选择合适冲压工具。

2） 将选择冲压的工具直接拖拽到需要冲压的钣金面，松开鼠标左键。

3） 在弹出的对话框中根据需要设置其他选项。

4） 单击确定创建冲压特征。

注：冲压面必须为钣金的平面。

管理成形工具：在知识库中右键要管理的成形工具，即可进行编辑、重命名、删除操作。删除和编辑成形工具不影响已经生成的冲压特征。
