冲压

---

在钣金上生成与所选实体外形相同的冲压特征。

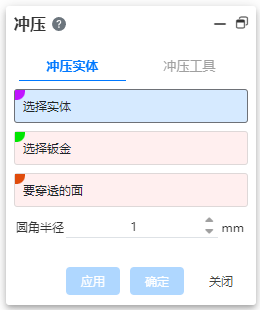

点击 按钮，弹出冲压对话框。

控件说明：

1. 冲压实体/冲压工具：选择冲压实体来源。此处仅介绍冲压实体相关内容，冲压工具相关内容详见成形工具。

2. 选择实体：选择单个实体，实体需要与钣金相交。

3. 选择钣金：在视口钣金表面。

4. 要穿透的面：选择实体上的面，该面在生成冲压特征后会被打穿。

5. 圆角半径：设置冲压特征与钣金基体处的内侧圆角半径。

注：钣金要选择冲压方向的面，且不可选择钣金侧面。
