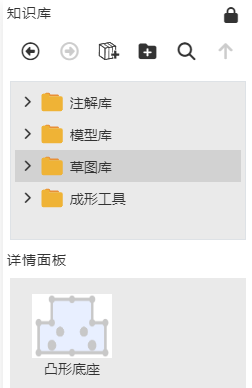

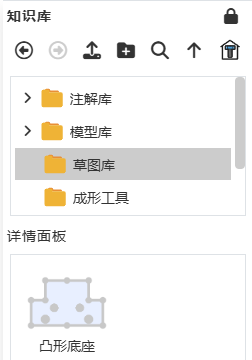

草图库

零件中的2D草图可以保存到知识库中，以便后续快速调用，提升设计效率。

添加到库

• 方式一：

  1. 在特征列表中选择草图右键，点击【添加到知识库】。
  2. 在“添加到知识库”对话框中设置名称和存储位置。
  3. 单击确定完成添加。

• 方式二：

  1. 打开知识库，点击添加到库。
  2. 在特征列表或视口中拾取草图。
  3. 在“添加到知识库”对话框中设置名称和存储位置。
  4. 单击确定完成添加。

注1：草图入库后，草图内部的约束关系仍保留，与外部的约束自动删除。如：线水平约束保留，线与外部线等长约束删除。

注2：入库的草图与源草图断开关联，源草图所做的任何修改都不影响库中的草图。

调用草图

• 方式一：

  1. 在草图库详情面板中，选择草图，右键点击【插入】按钮。
  2. 在“定位草图”对话框中设置草图位置，单击确定进入草图。
  3. 在草图中显示预览，根据预览选择要放置的位置单击鼠标左键。
  4. 可以在不同位置单击左键生成多个相同元素。
  5. 退出草图。

• 方式二：

  1. 在文档中从知识库中选择草图，拖拽至视口中松开鼠标左键。
  2. 在“定位草图”对话框中设置草图位置，单击确定进入草图。
  3. 在草图中显示预览，根据预览选择要放置的位置单击鼠标左键。
  4. 可以在不同位置单击左键生成多个相同元素。
  5. 退出草图。

• 方式三：

  1. 创建并进入一个草图。
  2. 在文档中从知识库中选择草图，右键点击【插入】按钮，或拖拽至视口中松开鼠标左键。
  3. 在草图中显示预览，根据预览选择要放置的位置单击鼠标左键。
  4. 可以在不同位置单击左键生成多个相同元素。
  5. 退出草图。

管理草图

在草图库中右键要管理的草图，可以进行“删除、重命名、编辑”。
